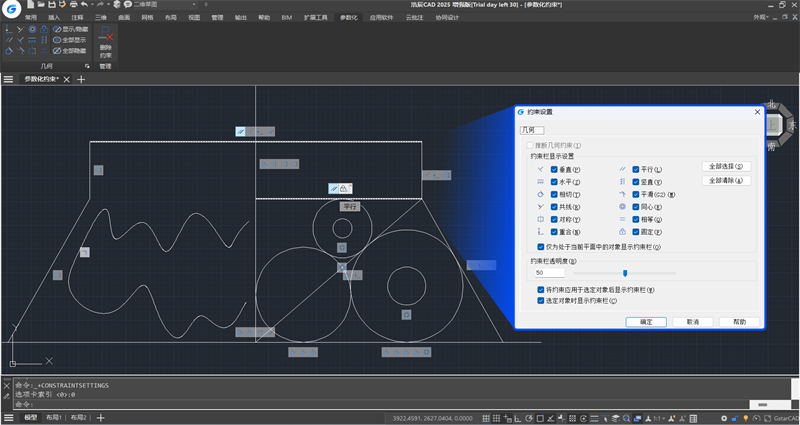

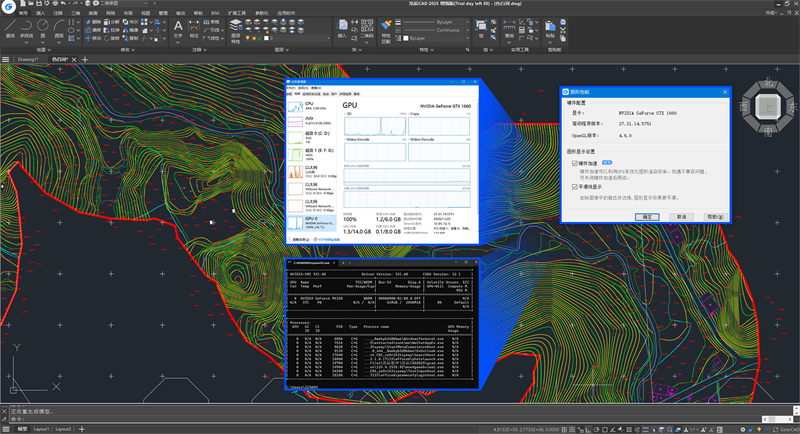

浩辰CAD参数化约束功能是什么?
参数化约束(几何约束)是一种对二维几何图形进行关联和限制,控制对象满足一种或多种几何关系的技术。几何约束分为十二种约束类型,对应十二种几何关系,分别为:重合、共线、同心、固定、平行、垂直、水平、竖直、相切、对称、平滑、相等。
浩辰CAD文字超出表格框线怎么解决?
原因分析:
表格预留的宽度不足,此处填写的文字比较多会超出表格宽度;或者表格从其他图中复制过来时,文字的相同字体样式所用的字体在两个图纸中不同也会导致宽度超出。
解决方法:
1、在浩辰CAD中打开图纸文件后,调用TEXTFIT命令。
2、根据命令行提示选择文字,注意,选择文字时,会自动出现文字的起始点。
3、然后,根据命令行提示,指定文字范围的终点,便可将CAD文字压缩在指定框中。
浩辰CAD如何生成二维码?
1.在菜单栏--绘图--二维码(命令qrcode),打开二维码生成界面;
2.可以通过“图中拾取”拾取图中的文字,或者通过“输入文字”下方输入框输入数据;
3.点击“插入”即可插入生成的二维码到图中。
浩辰CAD中鼠标滚轮方向怎么设置向内滚是放大?
原因分析:
浩辰CAD软件默认设置是鼠标滚轮向内滚是缩小,向外滚是放大。如果使用习惯向内滚是放大,应是之前调整过鼠标滚轮与视图缩放的关系。
解决方法:
打开浩辰CAD,在命令行输入ZOOMWHEEL命令,然后输入数值1回车,即设置为鼠标滚轮向内滚是放大,向外滚是缩小。输入数值0回车,即设置为鼠标滚轮向内滚是缩小,向外滚是放大。

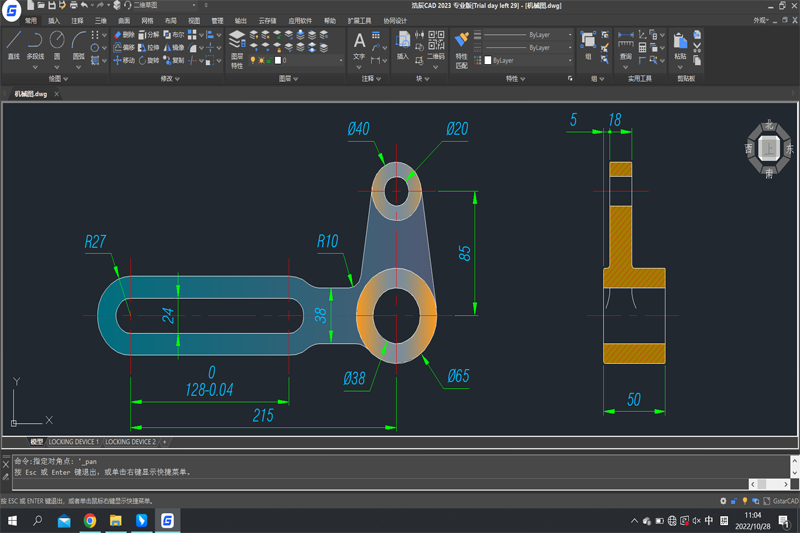

浩辰CAD标注后看不到数值,如何解决?
原因分析:
原因1:标注的文字高度过小,在图形比较大时以文字无法正常呈现出来;
原因2:标注文字时文字的颜色同底色接近,因此无法在图纸上清晰地看到标注文字。
解决方法
1.点击菜单栏【格式-标注样式】(命令DIMSTYLE),打开标注样式管理器界面;
2.左侧选择需要修改的标注样式名,右侧点击【修改】;在文字页面中,查看【文字样式】,【文字颜色】,【文字高度】等设置是否合适,可以尝试更换文字颜色,将高度调大,观察图形效果;
3.在【调整】页面中,查看【标注特征比例】里的比例值是否合适,可以尝试将该值调大,观察图形效果。
如何将其他的线型文件导入到浩辰CAD中?
1.首先将我们需要加载的线型文件(lin)放到电脑易找到位置;
2.然后依次点击菜单栏“格式-线型”,打开“线型管理器”对话框;
3.在“线型管理器”对话框中,点击“加载”按钮,进入“添加线型”对话框,点击“浏览”,选择需要加载的lin文件进来,选择文件里需要加载的线型名,点击“确定”,即可加载。
