华天CAD

　　华天CAD 最新版

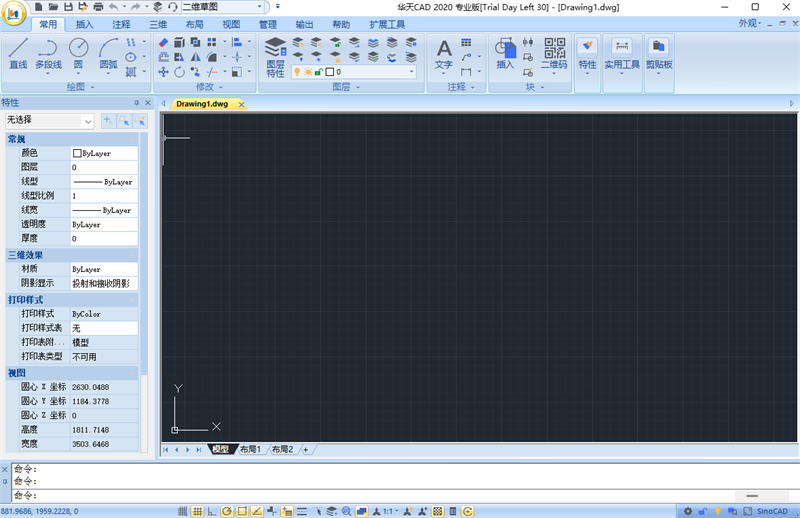

　　一、界面改进

　　华天CAD默认主题采用目前流行的深色界面，采用低对比度的配色方案，可以减轻对眼睛的刺激，可以有效降低设计人员长时间绘图时眼睛的疲劳感。

　　同时保留了原有的浅色配色方案，习惯浅色界面的设计人员认可继续使用自己习惯的界面。

　　二、三维功能改进

　　华天CAD对三维功能进行了系统重构，从性能、功能、显示效果、正确性上都有大幅提升，浏览和编辑三维模型更加准确、流畅。

　　1、性能提升

　　三维图纸在着色消隐状态下内存占用减少30%以上，图纸缩放、平移速度提升3倍以上，复杂图纸的速度提升更明显。三维模型缩放、平移、环绕非常轻松流畅、彻底告别卡顿。

　　2、视觉效果改进

　　改进边界显示模式，去除多余的边界显示，消隐着色效果更简洁清爽。

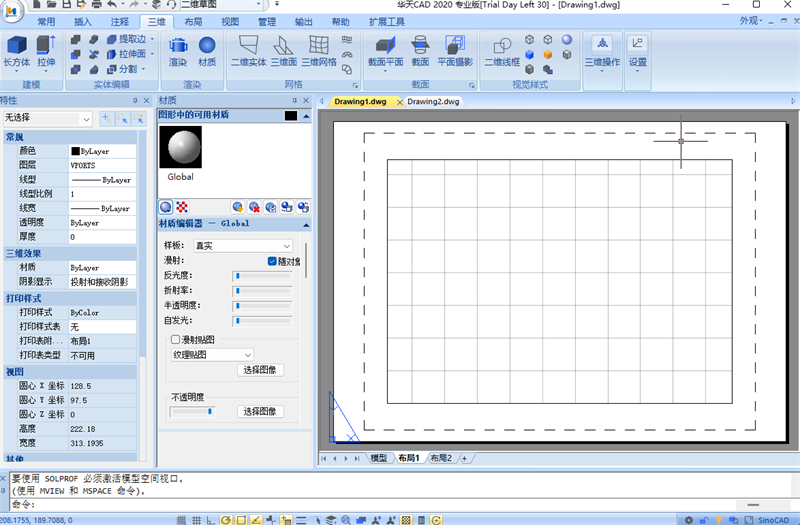

　　完善了三维实体的半透明效果，以及材质显示效果

　　新增带边界着色和灰度视觉样式，可以用更多方式查看三位模型。

　　支持渲染全局亮度控制(曝光度EXPVALUE)

　　3、功能改进

　　三维基础图元实现参数化，可以通过修改参数或拖动夹点改变尺寸。

　　在旧版中，选中三维图元创建后只能移动或实体编辑功能进行编辑，无法进行参数化调整，2020版在创建三维图元后可以调整尺寸。

　　三、华天CAD协同设计系统

　　华天协同推出后收集了大量用户需求，针对用户需求对协同进行了改进，软件从功能和易用性上有大幅提升。

　　项目的里程碑(标签)和方案(分支)

　　可以给项目的某个时间点设置成历程碑版本(比如扩初设计、草图设计、施工图等)，以后可以根据里程碑整体提取项目所有文件的指定版本。可以建立分支，一个项目可以进行多套方案设计。

　　日志导出：可以将文件提交的日志导出EXCEL文档，可以了解图纸设计进度和修改的状况。

　　查看本图变化：可以查看自己绘制图纸最近或两个指定版本之间的变化。查看变化增加了三种方式，一是本地和服务器，选定版本和最新版本，两个选定版本间的对比。不仅可以查看引用图的变化，还可以查看本图修改变化。

　　引用文件重定位：引用图纸被移动或修改后，可以重新定位引用图的位置

　　引用图图层设置：可以单独设置每个引用文件图层的开关、颜色、线宽、线型、是否打印的状态。

　　引用图编辑方式调整：现在不仅可以在项目管理器中对引用图进行编辑，而且可以通过命令、命令面板和右键菜单对引用图进行编辑。

　　引用图裁剪：可以在图面上直接选择引用图进行裁剪。

　　复制到本图：可以选择引用图中的部分图形复制到当前图纸

　　导出文件改进：导出文件时和文件夹可以设置引用图的图层及相关数据的合并方式。

　　人员和部门数据输入输出：可以从EXCEL表格里导入人员和部门数据，有可以将设置好的人员和部门数据导出成EXCEL表格，这样可以简化人员和部门的设置和编辑。

　　服务器数据的备份和恢复：可以设定周期、时点备份服务器数据，如果服务器出现异常或协同数据被意外删除，可以恢复相关数据，将损失减到最小。

　　四、其他新增和改进功能

　　1、PDF输入

　　越来越多的用户需要PDF输入CAD后直接编辑的功能，针对这种需求，华天CAD 2020采用了新的接口，提升了PDF输出的品质，同时增加了PDF输入的功能，可以将矢量的PDF图纸输入后进行编辑。

　　2、快捷特性

　　可以有选择性地显示图形的部分特性，节省屏幕空间。

　　用户还可以在自定义界面(CUI)对话框中根据自己的需要定制不同类型对象显示的特性

　　3、JOIN改进

　　华天CAD 旧版的JOIN只能链接连续的直线和多段线，华天CAD 2020版JOIN支持直线、圆弧、多段线和样条曲线，只要他们首尾相连，就可以正常连接整体。

　　4、GRX接口改进

　　通过与国内外多家知名二次开发商合作，改进GRX和.NET兼容性，让多款流行的专业软件成功移植到了华天CAD上，更多行业的用户可以选择华天CAD+自己习惯的专业软件。
