t20天正电气下载介绍

图标.jpg      t20天正电气是一款专业的cad制图辅助工具,软件内置了三维防雷、变配电室、三维桥架、支吊架、碰撞检查、电缆敷设、高压短路电流计算等功能。把t20天正电气安装到Auto Cad就能绘制超级强大的电气cad图纸,t20天正电气可有效帮助设计师朋友们在使用auto cad设计的时候进行更好的蓝图构造,制图绘图等。

相关软件 版本说明 下载地址
SEE Electrical 电气类制图辅助工具 查看
CAD智能弱电软件 弱电设备安装设计工具 查看
AutoCAD2007  CAD经典工具 查看
CAD快速看图 最快的CAD看图软件 查看

功能介绍

      1、t20天正电气提供绘图功能,使用CAD软件设计图纸

      2、软件需要AutoCAD才能启动,作为插件在CAD软件上运行

      3、可以轻松设计平面图,可以设计电气安装图纸

      4、支持设备添加,一些开关以及变电箱可以添加到软件

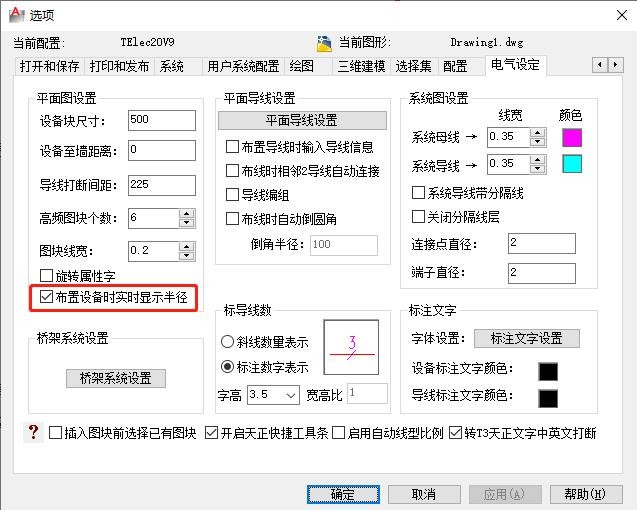

      5、支持平面图设置、设备块尺寸:500、设备至墙距离:0

      6、支持导线打断间距:225、高频图块个数:6、图块线宽:0.2

      7、支持布置导线时输入导线信息、布线时相邻2导线自动连接、布线时自动倒圆角

      8、支持插入图块前选择已有图块、开启天正快捷工具条

      9、支持启用自动线型比例,也可以选择转T3天正文字中英文打断

      10、支持三维对象:创建三维对象时要使用的视觉样式

      11、支持创建三维对象时的刪除控制,仅删除实体的轮廓曲线和路径曲线

t20天正电气软件特色

      一、电气平面设计

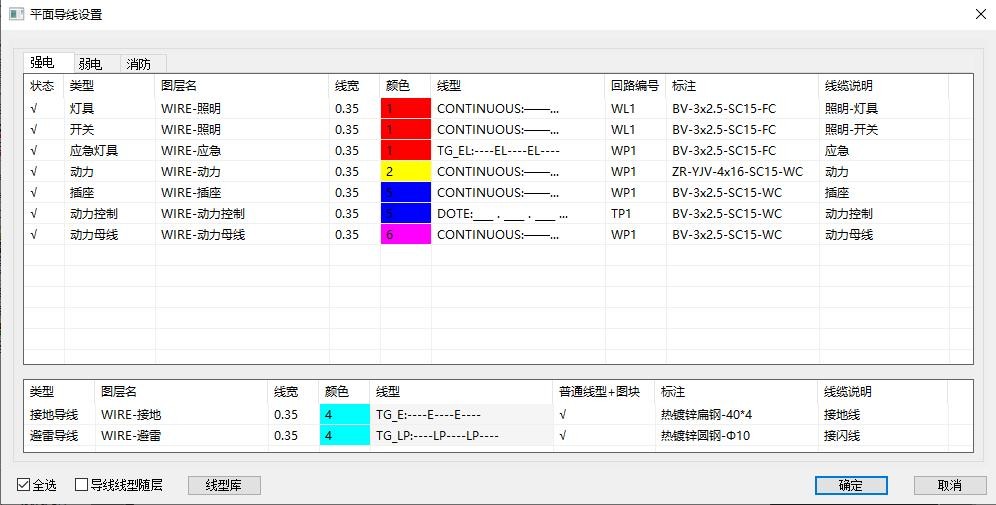

      提供多种布置平面设备与导线的方法,布置平面设备时,设备输出界面采用了浮动式窗口结合动态预演,所见即所得,相辅灵活的右键菜单编辑功能,可方便地绘制动力、照明、弱电、消防、变配电室布置和防雷接地平面图。所有图元采用参数化布置,一次性信息录入,标注与材料表统计自动完成。

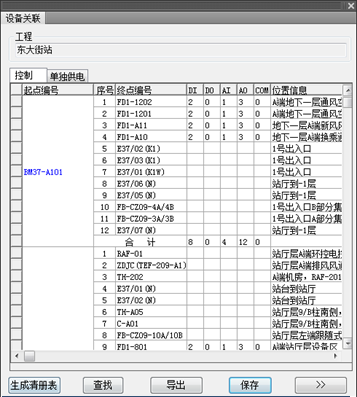

      软件设备图块采用09dx国标图例,并且新增楼控类型,增加导线导线图层,提供更多导线供用户使用。

      二、温感烟感

      根据参数设定及相关规范,自动计算范围内温感烟感的布置方式和个数,同时可查看每个探头探测范围,根据预览效果,可对参数小幅调整,以达到区域内无死角的保护目的。

      三、电气系统设计

      在绘制系统图方面提高了智能化水平。可自动生成照明系统图、动力系统图、低压单线系统图,还可方便绘制各种弱电系统图及二次接线图。其中自动生成的配电箱系统图同时还完成负荷计算功能。此外系统提供数百种常用高、低压开关柜回路方案,80余种原理图集供用户选择。

      四、电气计算

      提供全面的电气计算功能,适用于建筑电气设计。包括:【逐点照度】、【照度计算】【多行照度计算】(利用系数法)、【负荷计算】、【无功功率补偿】、【短路电流】计算、【低压短路】电流计算、【电压损失】计算、【年雷击次数】计算、【继电保护计算】等。所有计算结果均可导入WORD或EXCEL进行保存。

      【逐点照度】可计算空间每点照度,显示计算空间最大照度、最小照度值。支持不规则区域的计算,充分考虑了光线的遮挡因素,可绘制等照度分布曲线图,输出Word计算书。

      五、接地避雷

      可自由绘制避雷针、避雷带,绘制接地线、接地极。对于天正建筑条件图,可自动生成避雷带。【滚球避雷】支持多针二维、三维避雷,移动避雷针其二维、三维保护区域随即更新。通过绘制PL线的建筑物外轮廓,并可对其赋高度值,查看建筑物避雷三维状态图,同时可查看任意针的三维保护范围。新增【折线避雷】功能,支持平面及山地的避雷针放置。

      六、高压短路计算模块

      该功能采用“节点导纳”法,实现计算绘图一体化;支持用户任意搭建方案主接线图及阻抗图,并可由主接线图自动转换阻抗图,通过提取阻抗图数据自动进行高压短路电流计算并计入电动机反馈电流;同时计算多个短路点的短路电流(三相短路电流及不对称电流计算),计算结果可成成CAD和word计算书,整个计算无须人工查表,星角变换,智能化的数据处理方式极大提升了计算效率及精度。

      七、变配电室

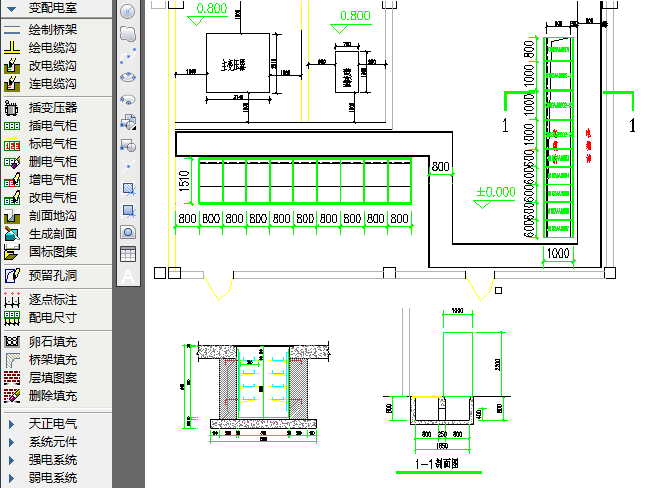

      快速绘制配电柜及电缆沟的平、立、剖面图。方便对电缆沟及配电柜的参数化编辑,配电柜尺寸、编号可自动生成、调整。自动生成变配电室剖面图。

      八、三维桥架

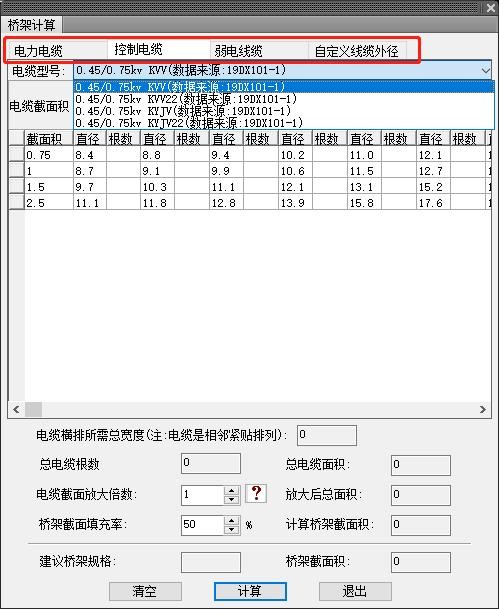

      【三维桥架】系列命令可方便绘制多层、弧形等桥架,绘制过程中自动生成弯通、三通、四通、变径等构件,根据绘制需要可自动生成垂直段桥架及相应垂直构件,桥架各部分构件相互关联,拖动一部分其余相关连部分随之联动,可多种样式及规格支吊架,并自动进行桥架标注,以及构件统计。

t20天正电气安装步骤

      1、双击运行在本站下载的官方试用版安装包运行打开


      2、仔细阅读安装许可协议,如若同意,请点击【

      3、点击【浏览】选择安装位置

      4、选择程序文件夹,单击【下一步】

      5、安装中

      6、安装完成!

t20天正电气更新日志

      t20天正电气 最新版 5.0

      1、支持AutoCAD2018、2019平台

      2、【设备连线】实现将同名设备使用对应导线自动相连;将由配电箱引出的干线与设备相连

      3、【配电引出】可引出干线,并配合设备连线功能将干线与设备相连,在平面统计时,可统计出从配电箱引出后连接到设备上这段距离的长度及导线信息,并能进行标注

      4、【桥架设置】增加桥架系统自定义设置功能,可自定义绘制桥架时系统下拉中的选项,且可将数据导出备份

      5、【图库管理】增加应急灯具分类,并增加相应图层

      6、【设备定义】优化界面,根据强电、弱电、消防、其他四大类分类,更加快捷明了的找到需定义的设备

      7、【多行照度】增加工程名称设置;提取房间尺寸时支持选取天正建筑房间;可自定义出计算表时的内容选项;选中某一行数据后,对话框下方可以直观的看到当前房间的照度计算值是否符合规范要求;增加数据导入导出功能

      8、【照度计算】光源参数处增加T8直管、T5直管等LED灯;提取房间尺寸时支持选取天正建筑房间;可自定义出计算表时的内容选项

      9、【负荷计算】更新变压器型号:S11-M、SCB11、SH15、SCBH15

      10、【平面统计】支持对用户自定义图层上的天正电气设备进行统计

      11、【布置按钮】支持外部参照的天正给排水和天正电气消火栓

      12、【绘制吊架】增加按间距批量自动布置功能

      13、【过滤选择】支持过滤某类图例后统一进行设备替换、设备缩放操作

      14、平面设备菜单下各种布置图块的命令,均增加当前图库类别内,上下翻页的快捷键,直接通过键盘即可控制翻页,省去了鼠标反复点选的操作

      15、优化弱电线缆的导线标注与标导线数功能

      16、【平面布线】解决软件使用2~3小时后,导线经过设备时不能自动断开问题

      17、【负荷计算】修正手工输入回路信息,但是没有输入回路编号的情况下,计算结果有误

      18、【温感烟感】修正当ucs坐标与wcs坐标相隔特别远的情况,使用命令时点选起点会自动吸附到wcs坐标原点处

      19、【锁非电气层】解决图纸较大时,不能锁定非电气层。命令行提示用户输入太长的问题

      20、解决在不开图纸的情况下,双击让软件窗口化,就会出现致命错误的问题

小编寄语

      t20天正电气主要是针对建筑行业开发的电气系统搭建方案,可以帮助用户设计电力系统,可以设计配电室,可以设计变电箱,也可以设计消防电气系统,内置的功能很多,用户可以快速设计电路原理图,可以快速添加设备到图纸上,为建筑师提供更方便的电气设计方案,非常适合建筑行业绘制电气图。
