完善的用户接口
●方便的智能化菜单系统
采用256色图标的屏幕菜单,图文并茂、层次清晰、折叠结构,支持鼠标滚轮操作,使子菜单之间切换更加快捷。
屏幕菜单的右键功能丰富,可执行命令实时助手、目录跳转、启动命令、自定义等操作。
在绘图过程中,右键快捷菜单能感知选择对象类型,弹出相关编辑菜单,可以随意定制个性化菜单适应用户习惯,汉语拼音快捷命令和一键快捷使绘图更高效。
●支持多平台的对象动态输入
AutoCAD提供了对象动态输入编辑的交互方式,天正将其全面应用到天正对象,这种在图形上直接输入对象尺寸的编辑方式,有利于提高绘图效率。图为动态修改门窗垛尺寸。
●强大的状态栏功能
状态栏的比例控件可设置当前比例和修改对象比例,提供了编组、墙基线显示、加粗、填充和动态标注 (对标高和坐标有效) 控制。
●支持用户定制

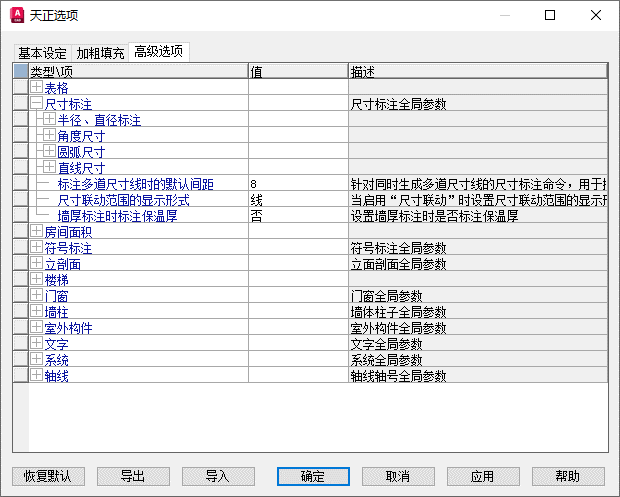

通过【自定义】和【天正选项】可以进行软件界面形式及操作命令方面、建筑设计参数方面的定制设置。此设置可以导出成XML文件,供贵单位其他用户导入,实现参数配置的共享,也可通过“恢复默认”恢复程序最初设置值。
自定义对象构造专业构件
天正开发了一系列自定义对象表示建筑专业构件,具有使用方便、通用性强的特点。各个对象可以通过夹点操作、对象编辑或对象特性表实现反复修改、批量编辑。在平面图中的修改在三维视图中也可以直观地体现出来,真正实现了二、三维一体化。
●提供各种材料墙体及玻璃幕墙的绘制修改,支持平面和立面异形墙体的绘制;
●支持标准柱和异形柱的定制及批量插入、反复调用;
●丰富的门窗类型及插入方式,可自行扩充门窗库,添加门口线、门窗套等;
●提供圆弧、双跑、双分平行、双分转角、交叉、剪刀、双分三跑、三角、矩形转角等多种楼梯的编辑绘制功能;支持自动扶梯的参数化设计;
●提供快速布置卫生间的功能,包括布置各种类型洁具、隔断、隔板;
●提供任意、双坡、单坡、攒尖、歇山等多种屋顶的绘制编辑功能,可自动识别屋面坡度快速插入多种型式的老虎窗;
●提供散水、阳台、台阶、坡道等室外构件的绘制;
先进的专业化标注系统
天正专门针对建筑行业图纸的标注开发了专业化的标注系统,轴号、尺寸标注、符号标注、文字都使用对建筑绘图最方便的自定义对象进行操作,取代了传统的尺寸、文字对象。
天正按照制图规范中所需要的符号自定义了大量的专业符号标注对象,各自带有符合出图要求的专业夹点与比例信息,编辑时夹点拖动的行为符合设计习惯。符号对象的引入妥善地解决了 CAD符号标注规范化的问题。
全新设计文字表格功能
天正的自定义文字对象可方便地书写和修改中西文混排文字,分别调整中西文字体各自的宽高比例,修正AutoCAD所使用的两类字体(*.shx与*.ttf)中英文实际字高不等的问题,使中西文字混合标注符合国家制图标准的要求。天正文字可方便地输入和变换文字的上下标,输入特殊字符,给文字添加圆圈、下划线等,还可以设定对背景进行屏蔽,获得清晰的图面效果。
天正建筑的在位编辑文字功能为整个图形中的文字编辑服务,双击文字进入编辑框,提供了前所未有的方便性。
天正表格使用了先进的表格对象,其交互界面类似Excel的电子表格编辑界面。表格对象具有层次结构,用户可以完整地把握如何控制表格的外观表现,制作出有个性化的表格。更值得一提的是,天正表格还实现了与Excel、Word和WPS的数据双向交换,使工程制表同办公制表一样方便高效。
强大的图库管理系统和图块功能

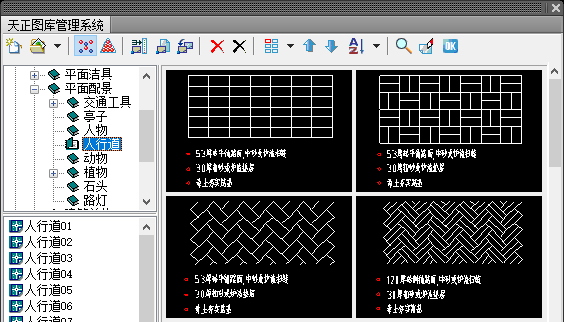

天正的图库系统采用图库组TKW文件格式,同时管理多个图库,通过分类明晰的树状目录使整个图库结构一目了然。类别区、名称区和图块预览区之间可随意调整最佳可视大小及相对位置,图块支持拖拽排序、批量改名、新入库自动以“图块长*图块宽”的格式命名等功能,最大程度地方便用户。
图库管理界面采用了平面化图标工具栏和菜单栏,符合流行软件的外观风格与使用习惯。由于各个图库是独立的,系统图库和用户图库分别由系统和用户维护,便于版本升级。
天正图块提供五个夹点,直接拖动夹点即可进行图块的对角缩放、旋转、移动等变化。图块通过 “图块屏蔽”特性可以遮挡背景对象而无需对背景对象进行裁剪,通过对象编辑可随时改变图块的精确尺寸与转角。
天正也支持CAD的动态图块,并提供部分家具的动态图库。
工程管理器兼有图纸集与楼层表功能

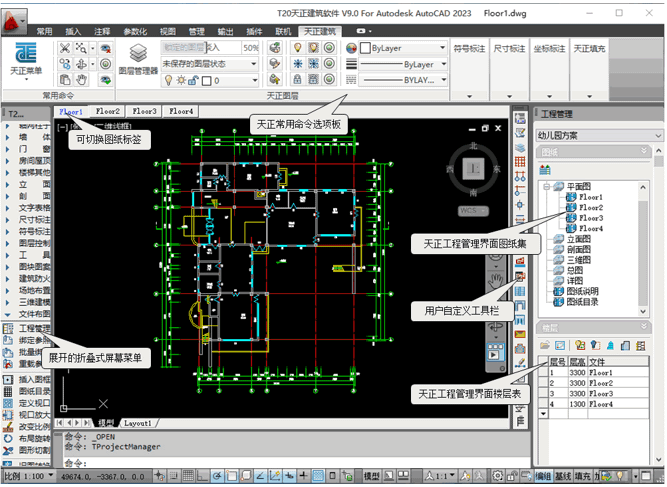

天正建筑引入了工程管理概念,工程管理器将图纸集和楼层表合二为一,将与整个工程相关的建筑立剖面、三维组合、门窗表、图纸目录等功能完全整合在一起,同时进行工程图档的管理,无论是在工程管理器的图纸集中还是在楼层表双击文件图标都可以直接打开图形文件。
系统允许用户使用一个DWG文件保存多个楼层平面,也可以每个楼层平面分别保存一个DWG文件,甚至可以两者混合使用。
简单便捷的立剖面绘图功能
天正建筑随时可以从各层平面图获得三维信息,按楼层表组合,消隐生成立面图与剖面图,生成步骤得到简化,成图质量明显提高。
除自动生成立剖面以外,程序还提供有独立的立剖面绘制编辑工具,如绘制剖面参数楼梯。
建筑防火模块
建筑防火模块提供了部分建筑防火设计相关的功能,可按设置在图上快速生成防火分区标注,支持开洞、局部喷淋等细节设置;可计算从房间内最远点到疏散门以及从疏散门到安全出口的距离。
场地布置模块
提供转地形图、建筑轮廓等底图处理工具。
提供道路的绘制、倒角,以及道路标高、坡度、倒角半径和路宽的标注。
提供地下坡道的绘制,车位的绘制、编号与统计功能。
提供总图绿化景观相关功能。
提供总图标高、坐标网格、风玫瑰、总平图例等总图注释相关功能。
提供工程数据查询与面积计算
天正建筑的所有构件均包含工程信息,可直接提取作为其他分析的基础数据,如可获得工程项目中所有门窗的信息,统计门窗数量,自动生成用户自定义形式的门窗表。

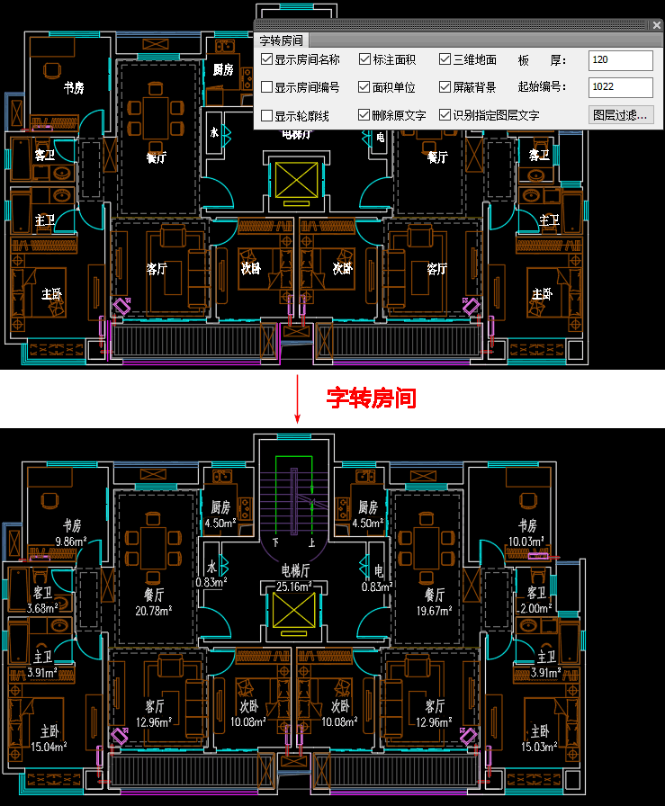

天正建筑提供了各种面积计算命令,可计算房间使用面积、建筑面积、阳台面积等等。
随手可得的大量辅助绘图工具
●通过图形切割功能,可从平面图中直接复制出所需部分用于创建详图,可自动复制轴号;
●图层工具中提供外参图层管理、打开图层、解冻图层、解锁图层、合并图层、图元改层等功能;关闭图层和冻结图层支持操作外部参照及块参照中的图层;
●查找替换命令,可为指定类型的文字增加前后缀或进行增量替换,支持设置是否全字匹配、是否区分大小写、是否使用通配符、是否搜索外部参照内部文字等;
●提供图块改层、图块改名、改块内字、改块基点、图块替换等图块相关的编辑修改功能;
