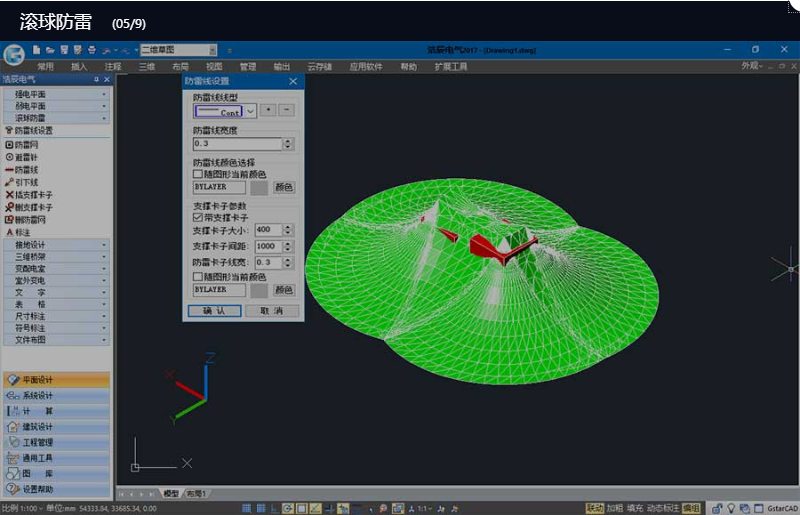

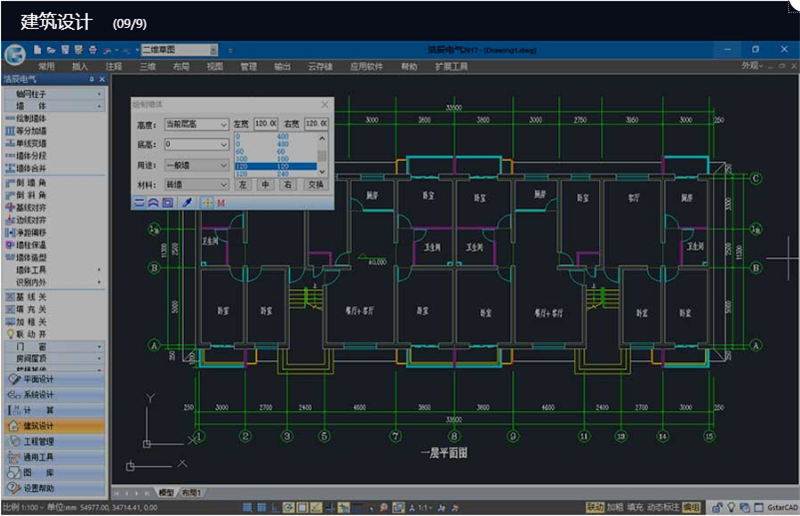

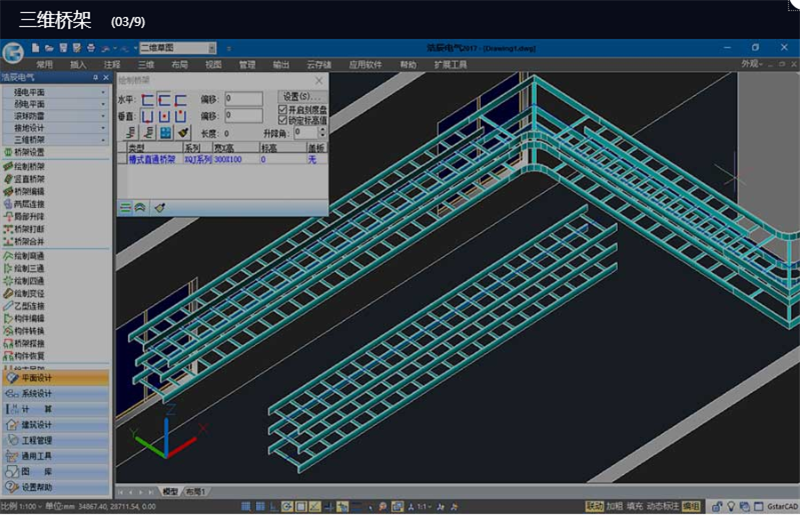

浩辰CAD电气强电平面符号库界面及操作方式介绍

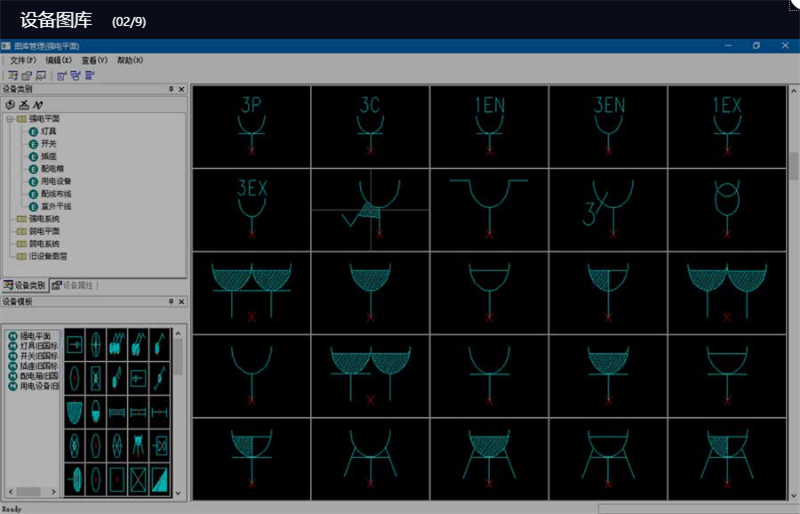

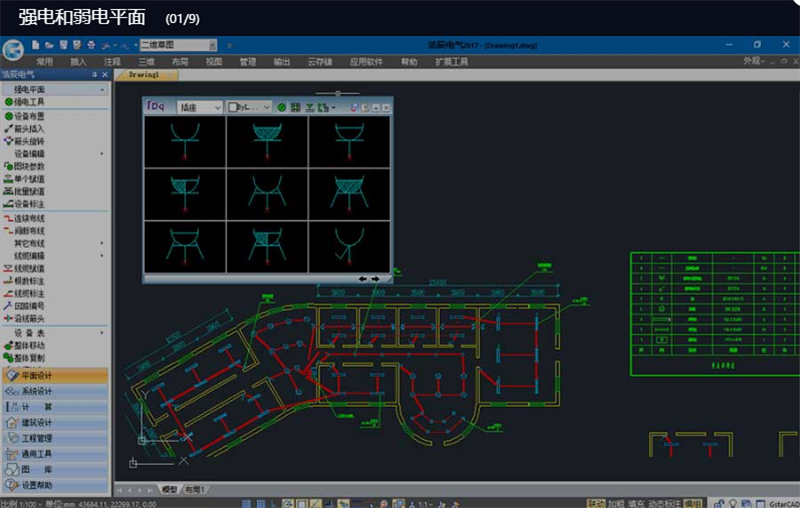

点击菜单[平面设计]→[ [强电平面]→[设备布置],调用设备布置后,出现符号库的界面,如图所示:
设备分类检索:点击上图中的“1”处,弹出设备分类检索下拉条,如下图所示,用户可以选择某类图例或模板,在标准窗口对话框中,点击右下的箭头可以翻页显示,点击图块后,图块的中文名称和图块名,显示在对话框下部。在精简窗口模式下,点击图例两侧的箭头按钮可以翻页显示图块,鼠标停在某个图块上时,可以显示图块的中文名称和图块名。切换设备分类时,默认选中上一步选择过的设备。
设备颜色定义:点开上图“2”的位置,可以选择绘制的图例颜色
设备布置方式:如上图“3”区域,以图标的方式排列了若干布置功能,当鼠标放在上边后,可以显示功能的中文名称;点击图标右侧的下拉按钮,可以显示更多布置功能;在对话框上常挂的布置功能,可以由客户设置。
最近常用模板状态切换:点击该按钮,出现用户最近常用的模板。
图中选块状态切换:点击图中选块功能,可以在图中选择 Block 块或者其他软件的图例,图中选择的图块可以使用上方浩辰的 11 中布置方式,同样可以生成接线及进行设备个数统计。
窗口样式切换:可以切换精简窗口和标准窗口

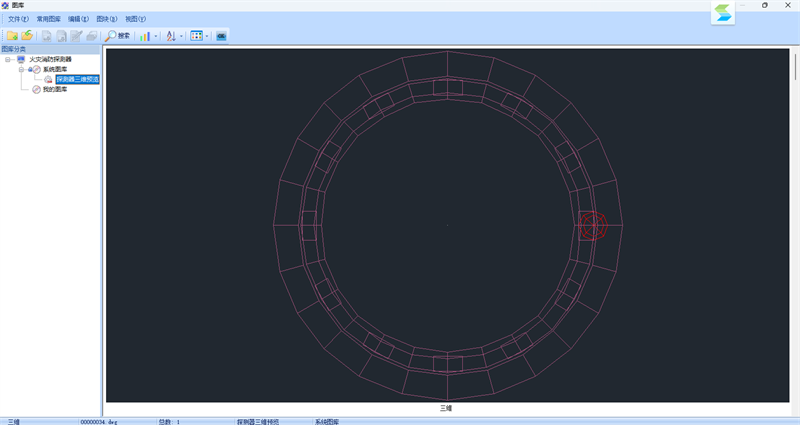

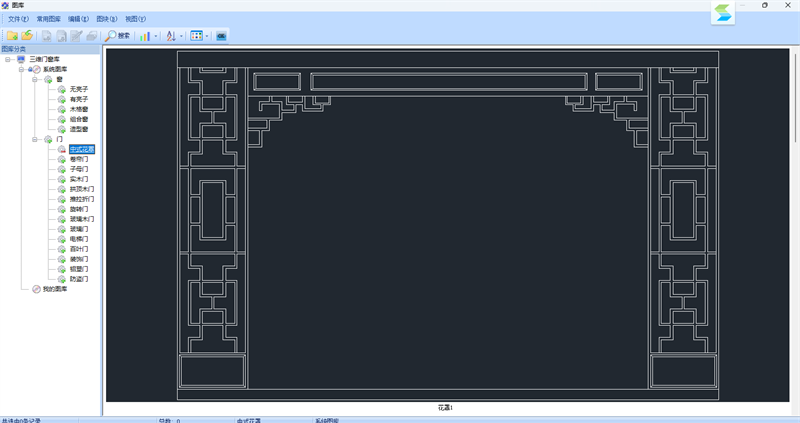

右键菜单:右键菜单中可以调用浩辰图库管理;可以切换窗口风格;也可以打开和关闭参数窗口;
可以设定布置界面图例的显示格数;可以切换为放大状态,点击鼠标左键可以放大图块观察;可以设定派生符号特性及设备连接点定义等;可以进行图库同步处理以及命令按钮定制。
标准窗口:图块及功能显示清晰,占绘图界面较多
精简窗口:精简样式,不占视图。
上、下翻页:点击可进行图例符号上下翻页
浩辰CAD电气弱电系统楼层线绘制方法
点击菜单[系统设计]→[弱电系统]→[楼层绘制],执行此命令,出现如下图所示对话框:
【地上层数】:地上层数从 1 层开始。在此输入楼层总数。
【标准层起始】【标准层终止】:相连标准层可以只画一层,输入起始和终止楼层即可。
【层距】设定层线之间的间距。
【带竖向分区】绘制竖向分区,如主楼区和裙房区,又如住宅一单元~三单元分区绘制。
【绘制】开始进入浩辰 CAD 进行绘制。 注意:楼层线绘制也可以用来绘制供电系统图中的楼层。
浩辰CAD电气供配电系统回路设置方法
点击菜单[系统设计] →[供配电系统] →[回路设置],设定回路生成时的回路间距、母线宽度及是否同时生成定货图表格。执行此命令,出现如下图所示对话框:
【回路间距】设置回路间距值。
【母线宽度】设置回路的母线宽度。
