浩辰CAD给排水下载介绍

为您推荐：给排水系统设计工具 CAD软件室内设计室外设计

　　浩辰CAD给排水是首款同时支持浩辰CAD和ACAD平台的软件，包括室内设计和室外设计两大功能模块。室内设计可以完成平面图、系统图、原理图的快速绘制，及给排水相关的水力计算功能。室外设计可以快速完成表井管线的布置、编辑和标注，根据平面图自动生成断面图、高程表，计算雨污管网的水力和标高。

　　软件功能：

　　1.二维三维同步

　　具备三维管道、阀门、设备等实体的设计功能，绘制完二维图，自动生成三维效果图。

　　2.系统配置

　　用户可对管线系统、图层、线型、材料表等进行配置，也可自定义软件界面和快捷命令，遵守个人的操作习惯。

　　3.洁具连接

　　选择管线和洁具，软件即可实现暗装或者明装连接。管线会自动按照水点高度确定管道标高，在遇到管线要穿越门窗时也可自动绕行。

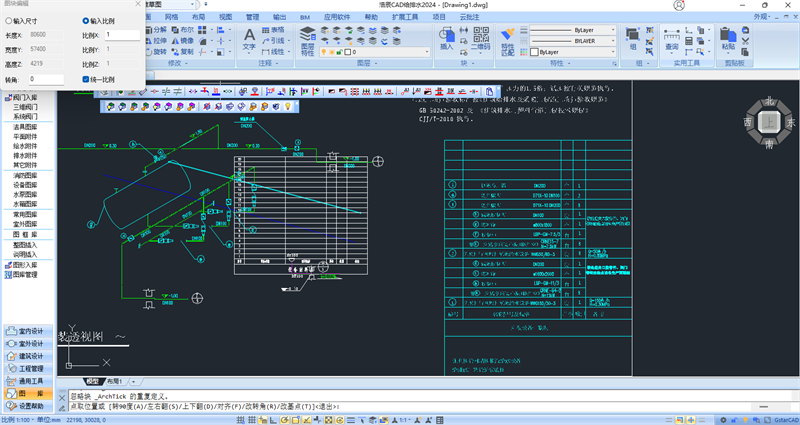

　　4.系统图原理图

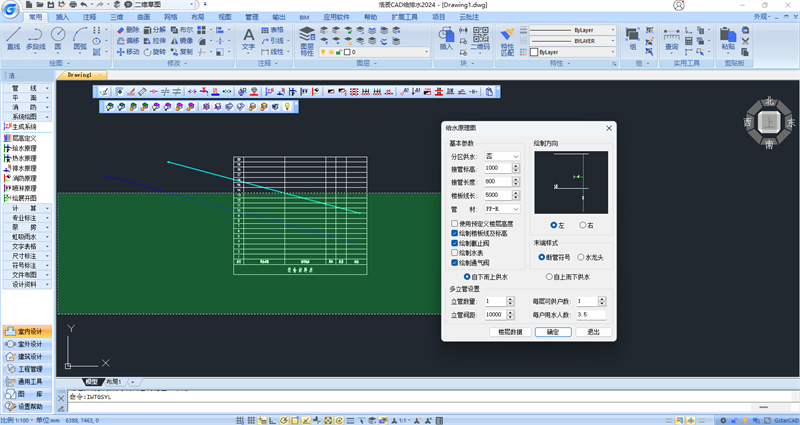

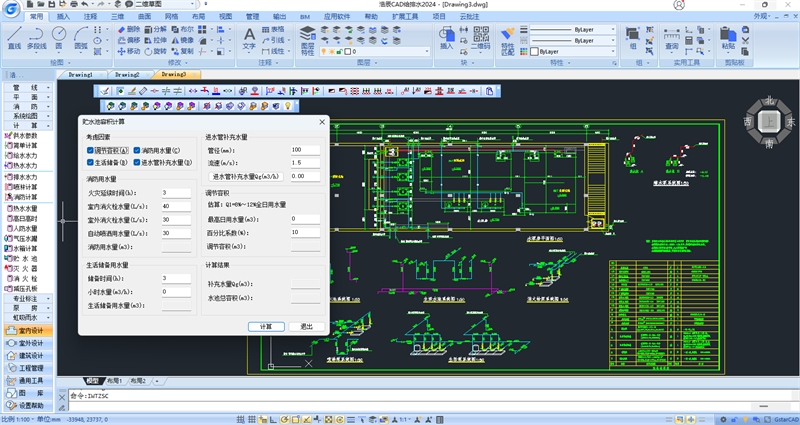

　　根据绘制好的平面图自动生成系统图，或根据参数自动生成原理图，可根据原理图进行相关的计算，并可完成计算书的输出和图中管径的标注。

　　5.喷淋消防

　　喷淋系统提供多种布置方案，包括矩形布置、任意布置等。自动调整喷头间距，不仅符合规范要求，且喷头间距均为整数,令用户图纸更加美观。

　　6.虹吸雨水

　　虹吸雨水模块包含了布雨水斗、管道连接、虹吸雨水计算功能。能自动完成整个系统的水力计算和计算书的输出。

　　7.室外标高计算

　　提供了室外重力流管线标高计算功能，通过点取管线系统起始井和终止井，即可完成多分支重力流管线的标高计算，而无需每个分支单独计算。

　　8.断面图

　　根据室外管井平面图，自动生成相应的断面图，对于多分支管线可自动生成每一分支的断面图。标注出相交管道的位置、管径和标高。

　　9.海量辅助资料

　　软件收录了各类给排水专业规范和高清图集，共96本;收录了大量的水泵房、水箱、安装节点及设计说明图纸，可供设计人员查看参考。

相关软件	版本说明	下载地址
浩辰CAD电力	全新电力专业计算,涵盖几乎所有电力常用计算	查看
浩辰CAD电气	建筑工程电气设计	查看
浩辰CAD机械专业版	智能化的CAD机械设计软件	查看
浩辰云建筑	CAD建筑设计软件	查看
AutoCAD 2007	专业cad制图软件	查看

浩辰CAD给排水软件特色

　　软件操作简单易学，与设计规范紧密结合

　　智能的洁具连接 , 系统图、原理图自动绘制

　　二、三维同步生成，管道构建智能匹配和智能联动

　　支持识别现有的主流建筑软件

　　自动生成室外断面图及高程表

　　内置浩辰CAD平台，同时支持AutoCAD平台

浩辰CAD给排水安装步骤

　　1、在本站下载最新安装包，按提示安装

　　2、安装进行中，完成即可使用

使用方法

　　浩辰CAD给排水绘制管线方法

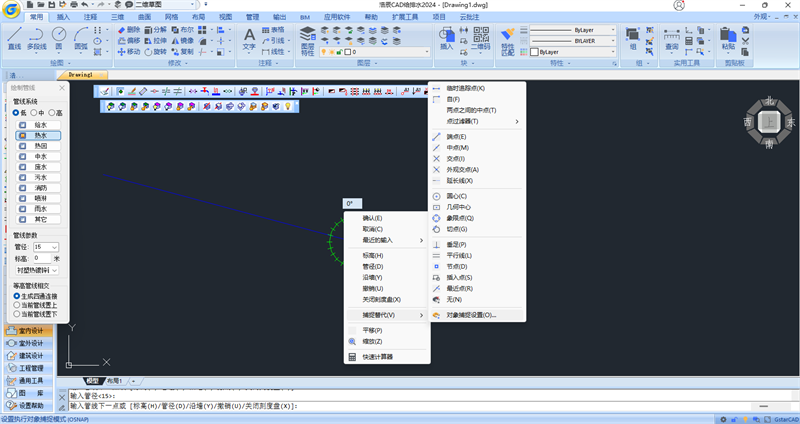

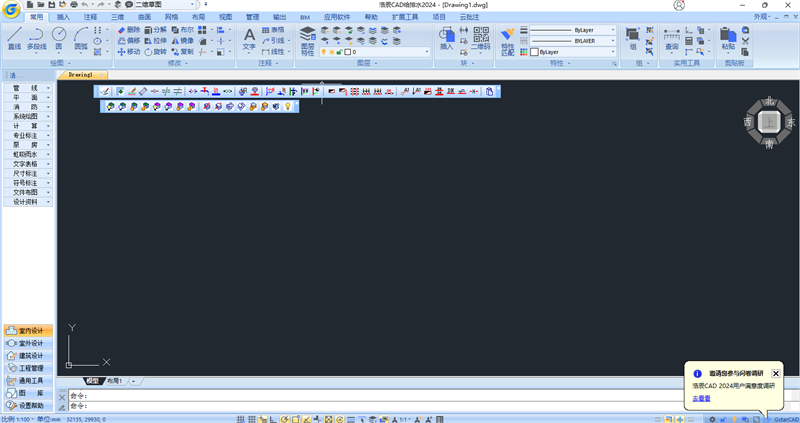

　　用户运行室内设计菜单中【管线】-【绘制管线】命令，弹出如图对话框：

　　用户可绘制不同管线系统,同时可对管线参数及管材进行设置。用户在绘制过程中可对管线的管径、标高、管材随时进行设置,在绘制时当改变管线的标高,软件会在两管线之间自动增加扣弯,当勾选【生成四通连接】时,相交管线会按四通的形式连接。当勾选【当前管线置上】或者【当前管线置下】时，相交管线会按选择方式自动打断。

　　1)在绘制管线时,用户执行完某一管线的绘制命令后,直接切换管线系统，继续进行管线的布置,不需要重新执行“绘制管线“的命令。

　　2)管线从立管引出和引到立管上，软件允许绘图有偏差。

　　3)不同标高的管线绘制到原有管线上时，软件会自动插入扣弯。

　　浩辰CAD给排水平面洁具设置方法

　　1、布置洁具：用户运行室内菜单中的【平面】-【布置洁具】命令，可在图纸中插入相应的洁具。

　　2、连接洁具：用户运行室内菜单中【平面】-【连接洁具】命令，可使管线与洁具(被认知的洁具会显示红色名称)有选择的自动连接。

　　用户执行命令,点选或框选要连接到洁具的管线和需要连接的洁具,然后确定安装方式，软件会自动进行洁具与管线的连接。浩辰给排水软件在进行洁具连接时，是有选择性的，如：给水的连接是按左热右冷的连接方式自动连接,中水自动与坐便器、小便器连接。

　　浩辰CAD给排水快速标注方法

　　1、菜单位置【室外设计】-【尺寸标注】-【快速标注】

　　功能描述：本命令类似 ICAD/ACAD的同名命令，适用于浩辰对象，特别适用于选取平面图后快速标注外包尺寸线。

　　2、单击菜单命令后，命令行提示：选择要标注的几何图形:选取浩辰对象或平面图 ;选择要标注的几何图形:选取其他对象或回车结束进入下一步;请指定尺寸线位置(当前标注方式:整体)或[整体 (T)/连续(C)/整体加连续(A)]<退出>，选项中【整体】是从整体图形，创建外包尺寸线,【连续】是提取对象节点创建连续直线标注尺寸【连续加整体】是两者同时创建。
