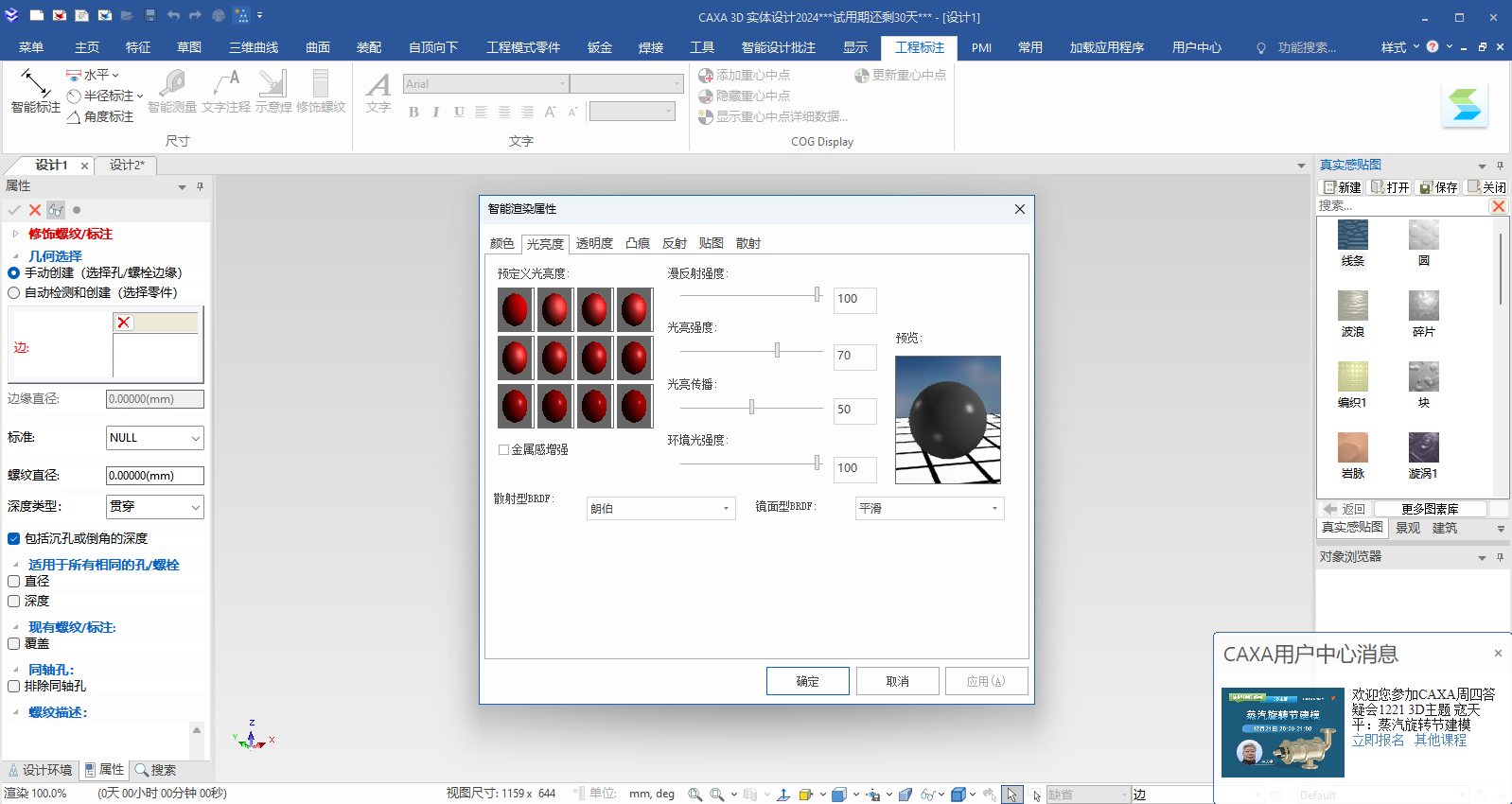

CAXA 3D实体设计 26.0.0.19063
新增功能
1.齿轮约束
在高级束中新增“齿轮”约束,用户可以通过设置转速比或齿数比来添加齿轮约束。
2.对称约束优化
对称约束新增“同向对齐”和“反向对齐”选项,并且支持选择源实体时选择同一物体上的两个面作为对称面,同时支持选择基准面作为对称参考。
3.宽度约束优化
宽度约束新增“同向对齐”和“反向对齐”选项,支持在添加宽度约束后调整对齐方向。
4.角度约束优化
角度约束新增“距离范围”控制选项,可以控制约束的零部件在定义的角度范围内进行调整。同时还增加了“反转尺寸”选项,用来反转角度。
5.实体转钣金功能增强,增加折弯边角设置
在“零件转钣金”功能面板中增加“边角设置”选择框,参数包括:切口类型(对接、正向交迭、反向交迭)
6.三维曲线功能增强,增加xoy/xoz/zox平面平行约束
在实体设计3D曲线中为单根直线添加平行于XOY,XOZ,YOZ基准面的约束
7.三维曲线增加隐藏、显示曲线功能
在三维曲线功能中添加隐藏曲线和显示曲线两个工具,隐藏曲线工具可以将单选或者框选的曲线、点进行隐藏,显示曲线工具可以将已经隐藏的曲线、点进行显示。
8.草图平视视图快捷命令
在2024版本中增加了“平行视图”快捷命令(F6), 首先进入草图绘制后,软件会自动调整到草绘视角(平视视角),当旋转到非平视视角之后,只要点击“平行视图”的命令,软件会自动恢复到草绘视角,且能够始终保证X轴水平、Y轴竖直。
9.支持草图尺寸参数化点击直接引用
在进行参数化设计时,支持在编辑草图的时候选择设计树上的其他草图时亮显其他草图上的尺寸约束供用户拾取,从而和当前创建的尺寸参数进行关联;也可以在草图外的参数表中选择尺寸约束名称进行关联。
10.支持参数化数据与EXECL关联
以原有的参数表与配置功能为基础,将Excel表格嵌入到实体设计环境中,Excel表格的列项可以添加模型的参数信息,行项与配置一一对应,当切换配置时,根据Excel表格中该配置的参数信息来驱动模型,从而实现模型的变型设计。
11.样条曲线支持通过控制点(极点)方式生成
在3D曲线中创建样条曲线时增加使用“控制点”方式创建样条曲线。
12.钣金批量出图
在2024版本中新增了“钣金批量出图”的功能,可以一次创建多张钣金工程图。
13.视图更新后失效尺寸自动重连功能
之前版本已经有失效尺寸检查功能,如果对模型进行编辑修改后一些模型的边消失或重建会导致尺寸失效,这时需要用户重新手工标注尺寸。在2024版本中对“重连失效尺寸”做了增强,如果勾选了“尝试重连失效尺寸”,那么会根据视图投影的结果,比较之前尺寸关联的曲线,如果几何形状和位置相同,则使用新的投影结果创建新的假线给尺寸做关联。
14.相对视图
在投影工程图时支持选择3D模型中的一个或多个实体进行投影。使用该功能可以方便的投影钢结构中局部零部件的工程图。
15.视图支持水平、垂直对齐
在“三维视图编辑”中增加了“水平边线对齐”和“垂直边线对齐”,可以通过选择一个边线来实现视图的水平或垂直。
16.工程图投影速度提高
在进行“标准视图输出”时,投影模式中增加了“显示数据投影”,使用这种方式投影会显著提高大型装配体的投影速度。
17.零部件阵列功能增强,支持忽略节点
在零部件阵列功能中增加了“忽略节点”的选项,在需要忽略的阵列节点上单击可以取消这个节点的阵列。
18.装配特征
装配特征通常用于对装配体打孔的场景下,可以一步完成对多个配合零部件的编辑。使用鼠标右键从图素库拖拽图素到一个装配上时会弹出装配特征的对话框,可以选择这个特征作用的范围,这个特征是传递到零件上还是仅在装配体中生效,如果选择“将装配特征传递到零件”选项,则在对应的零件上也同时创建相应的特征(支持外链文件)。
19.查看约束功能增强
新增“查看约束”功能,启动“查看约束”功能后弹出“约束选择”对话框,可以选择相应的约束进行编辑,约束对应的几何也会加亮显示。
20.支持自顶向下设计
自顶向下设计是从产品的顶层开始在装配中建立零件来完成整个产品设计的方法,即先进行顶级组件的总体规划,然后将其分解到零部件结构设计中,当发现设计出的产品不满足设计任务要求时,通过规范化的设计过程,只需对顶层总体规划内容稍作修改,就可以确保顶层的设计信息准确地向下传递。在2024版本中支持了自顶向下的设计模式。
21.审阅模式
在打开大型装配体时增加了“大型设计审阅”的方式,使用这种方式会提高大型装配体的打开速度,并支持对打开后的模型进行测量、剖切等后续操作。
22.钢结构完全对接功能
在以前的版本中,钢结构裁剪功能下的对接功能只支持45°的等角对接。在2024版本中,在原有功能基础上,增加了一个“完全平头斜接”选项,可以通过勾选该选项,选择钢结构,实现钢结构裁剪的完全对接功能。
23.钣金快速报价
在钣金功能中增加了“快速报价”功能,使用“快速报价”功能,软件能够自动分析钣金零件,快速生成钣金加工需求的“展开面积、冲孔数量、切割长度、喷涂面积”等数据并自动导入到企业的钣金零部件明细表从而自动生成报价。
24.钣金切口功能
在将实体模型零件转换成钣金时由于模型上没有开口,无法直接使用实体转钣金功能将其转换为钣金件,需要手工在零件对应的位置开槽才能转换为钣金件,在2024版本中增加了切口功能,可以通过草图绘制命令在需要开口的位置绘制草图,然后使用“转换到钣金”功能,在里面指定切口草图作为切口生成的位置,自动转换成钣金件。
25.钣金支持“折弯系数”
在进行折弯计算时新增了“折弯系数”和“折弯系数表”两种方式。可以使用“折弯系数”和“折弯系数表”中的数据来进行折弯计算。
26.角撑板
支持通过选择钢结构件中两个相邻零件的面来生成脚撑板,可以通过参数设置脚撑板的类型、尺寸及定位方式。
27.顶端盖
支持通过选择钢结构零件的端面(支持封闭的截面)来创建“顶端盖”,可以通过参数设置顶端盖的厚度及边角的过渡方式。
28.裁剪支持批量选择
对钢结构中的“裁剪/延伸”功能进行了改进,使钢结构裁剪到面功能可以选择多个体进行裁剪。
29.切割清单
切割清单是一种用于管理和显示零件中的多个实体的功能。它通常用于钢结构设计中,以便对结构构件进行分类和标注。切割清单可以在零件和工程图中创建和编辑。在设计树上可以用鼠标右键在“实体”和“切割清单”两种模式之间切换,在“实体”模式下,把零件中的所有体都当成一个零件处理;在“切割清单”模式下每个体都当成独立的零件处理了,每个体可以单独编辑属性比如:零件名称、零件代号、材料等,也可以将体输出成独立的文件。
30.型材编辑支持增加参考点
型材编辑界面增加参考点功能,可以在钢结构的截面草图中添加参考点。在添加参考点后可以通过命令面板中的“找到轮廓”来重新制定定位点。
31.草图绘制交互改进
在以前的版本中如果绘制的草图在零件的后面,草图中绘制的点会被遮挡,不能显示和拾取;在2024版本中即使点被遮挡了也会在编辑或绘制草图时优先显示,方便拾取。
32.草图约束尺寸交互的优化
在2024版本中,如果编辑一个草图中的显示尺寸这个显示尺寸会被自动转换为约束尺寸,减少了二次添加约束尺寸的步骤。
33.设计树支持快捷菜单
在设计树上点击某一条目时,根据选择的类型,弹窗带有相关命令的浮动菜单。
34.草图拉伸区域选择优化
优化了封闭区域选择判断的算法,在通过“闭合轮廓”功能选择拉伸区域时可以通过点击封闭区域内部来选取区域。
35.参考几何
在2024版本中允许在装配中添加参考几何,包括基准点、基准线、基准面。在装配中添加的参考几何不能移动,如果要解除装配关系必须先删除装配中的参考几何。
36.自由拖动增加选项控制
从图素库中拖拽出零件后,之前默认是可以自由拖动的;现在在“选项”→“交互”中添加一项设置,用来控制拖出来的零件默认是否可以移动。
37.附着点编辑功能增强
提供快速编辑对话框,可以同时编辑多个附着点。
38.标准件库更新补充
在标准件库中补充了84个法兰规格,包括:
带颈平焊法兰-PN(27个);
对焊法兰-PN(20个);
对焊法兰-Class(23个);
对焊环板式松套钢制管法兰(14个)
39.链接文件查询交互优化
在链接文件查询功能中增加“高亮显示选定的零部件”选项,对于查询大型装配时可以根据显示性能的实际情况选择;支持选中多个链接文件后按住ctrl键,再次点击文件,取消该文件选中状态;查询窗口支持等比例缩放。

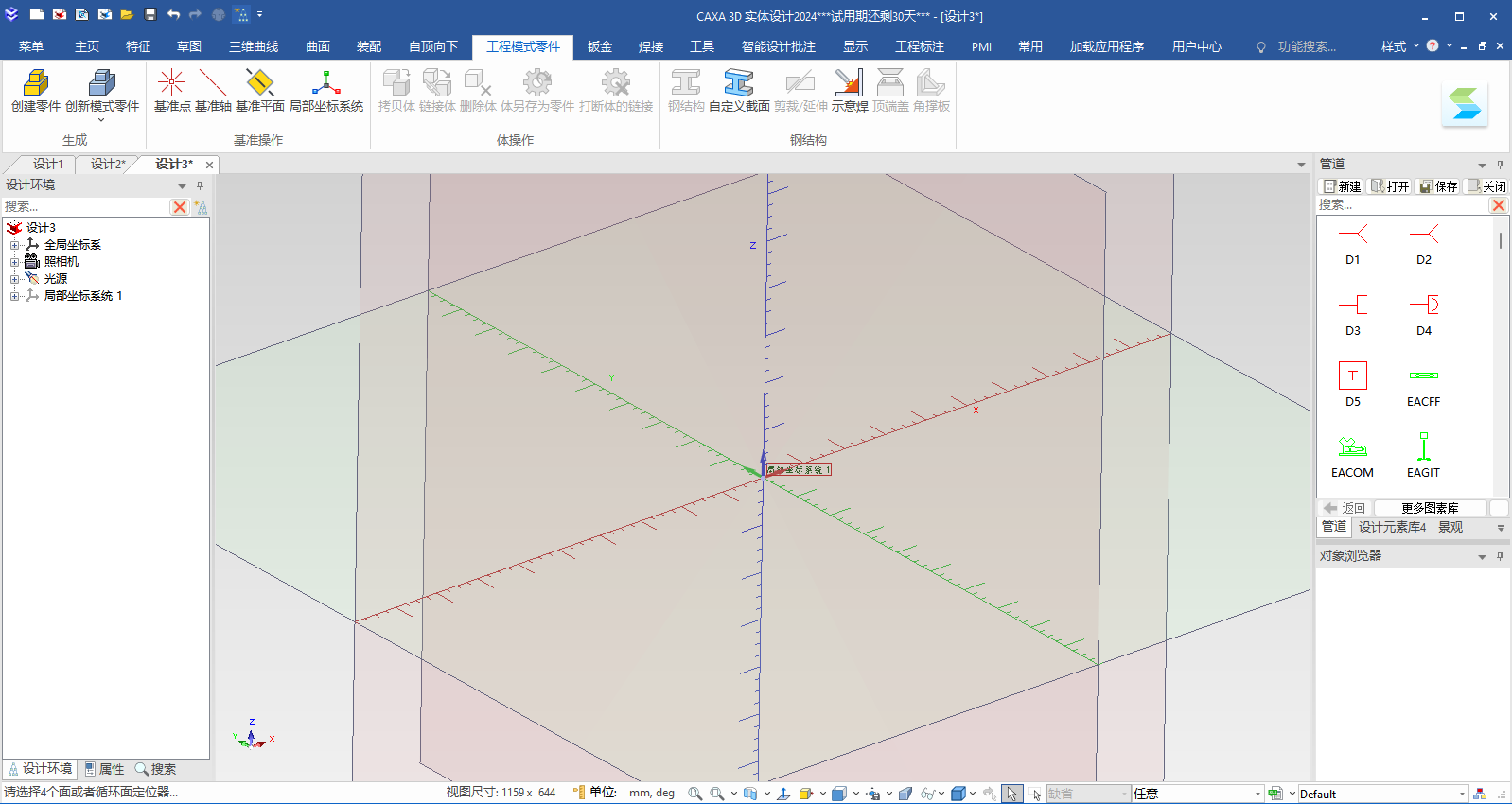

40.工程模式下裁剪、分割目标体支持选择多体
在进行钢结构设计时经常要对一个零件下的多个体进行裁剪、分割,2024版本中裁剪、分割功能支持选择多个实体进行操作。
41.数据接口升级
CATIA V5: V5R8~V5-6R2023
Pro/E(Creo): 16~Creo10.0
UG NX: 11~NX 2306
Inventor: V11~V2024
Solidworks: 98~2023
SolidEdge: V18~SE2023
IGES:~5.3
ACIS:R1-2023 1.0
Parasolid:9.0~35.0.149
STEP:AP203/AP214
JT:8 – 10.7
IFC: IFC2x3, IFC4
Rhino: V2-7
