怎么使用AutoCAD 2010绘制虚线？

  下面的这篇文章是教大家怎么使用AutoCAD 2010绘制虚线?教程简单易学，有需要的小伙伴就赶紧和小编一起来学习吧。

  使用CAD绘制虚线的的方法

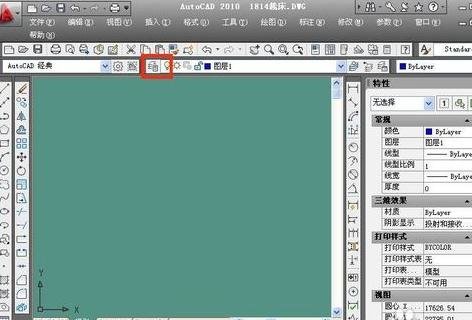

  1.首先打开cad2010软件，再打开的cad2010软件窗口上面点击图层特性管理器按钮

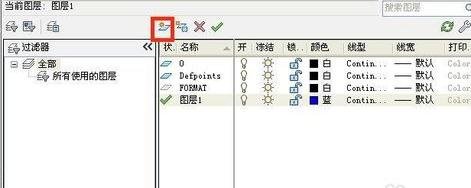

  2.点击图层特性管理器按钮以后出现图层特性管理器窗口，在窗口上面点击新建图层按钮

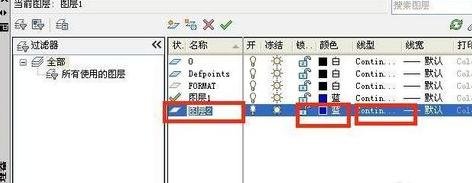

  3.点击新建图层按钮后会在右侧出现一个新建的图层，点击图层的名称，把名称改成虚线，再点击图层的颜色，选择一个适合的颜色。然后再点击图层的线型进行线性的选择。

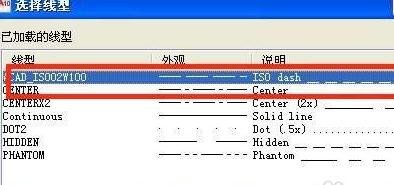

  4.点击图层线型以后出现选择线型窗口，在窗口上面选择合适的虚线线型，如果没有的话就点击窗口上面的加载按钮

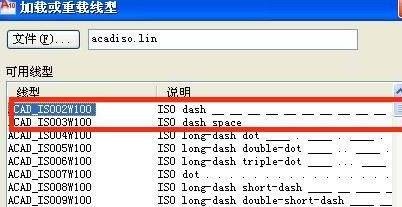

  5.点击加载按钮以后出现加载或重载线型窗口，在窗口上面找到要选用的虚线线型然后点击确定

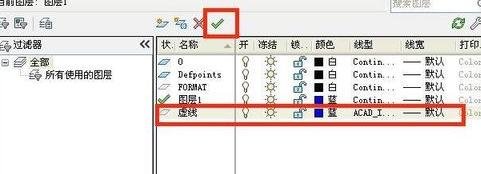

  6.点击确定以后再图层特性管理器窗口右边看到新建的图层的线型，然后点击该图层，再点击窗口上面的置为当前按钮把新建的图层设置成当前图层

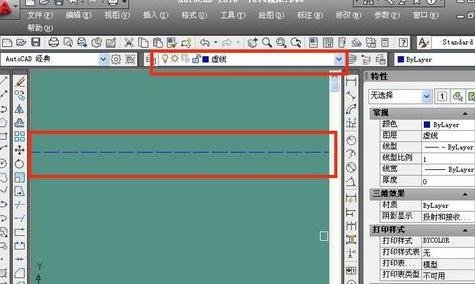

  7.设定好虚线图层以后，在设定虚线图层为当前图层的前提下画线，这样画出线就是虚线了。

  以上就是怎么使用AutoCAD 2010绘制虚线的全部内容了，大家都学会了吗?
