涨姿势!初学CAD,教你正确查看CAD图纸
1.先启动迅捷CAD编辑器,然后点击菜单栏里的【文件】-【打开】选项,在【打开】弹窗中找到需要的CAD图纸打开。

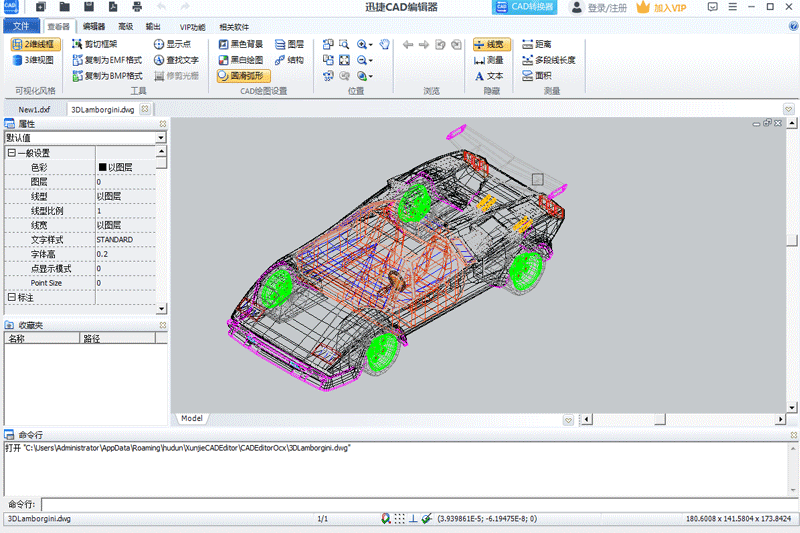

2.切换到菜单栏【查看器】页面,点击工具栏中【2维线框】选项,可以看到打开的CAD图纸呈现2维显示如下图所示。可以根据需要在工具栏中选择相应的工具查看该2维线框CAD图纸。
(1)例如:点击CAD绘图设置栏中的【黑色背景】选项按钮,可以切换工作区背景颜色,这里切换为黑色。
(2)例如:点击CAD绘图设置栏中的【结构】选项按钮,可以树形结构查看当前文件实体 内容。
(3)例如:点击隐藏栏中的【文本】选项按钮,可以在图形中隐藏显示的所有文字。
3.在软件底端我们可以看到Model、平面图、立面图的选项框。
(1)点击平面图选项,CAD图纸会切换到【平面图】显示如下:
(2)点击立面图选项,CAD图纸会切换到【立面图】显示如下:

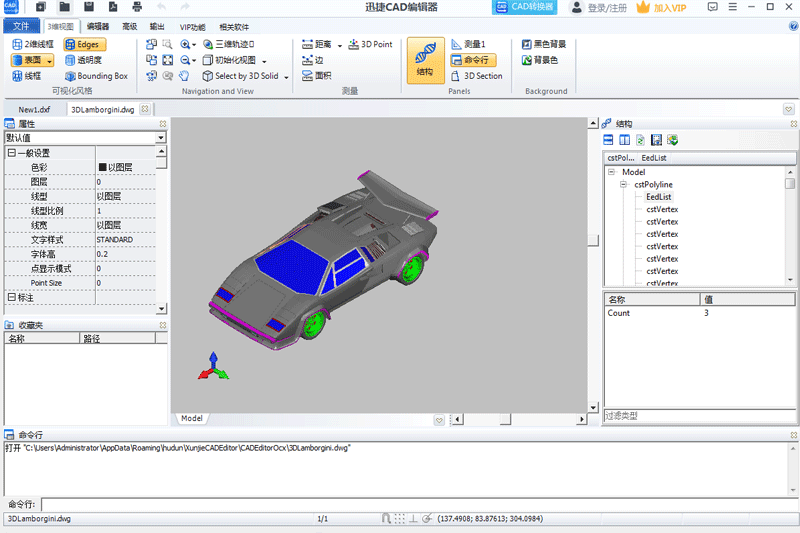

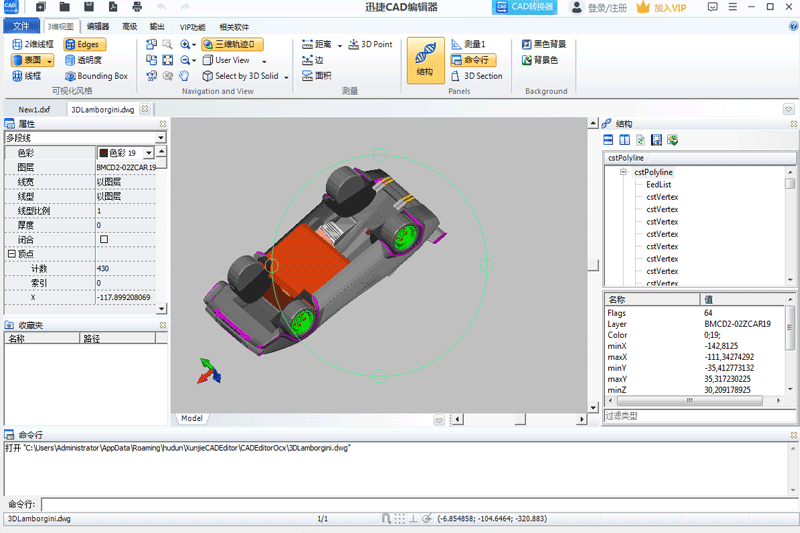

4.点击工具栏中【3维视图】选项,可以看到打开的CAD图纸呈现3维显示如下图所示。我们可以根据需要在工具栏中选择相应的工具查看该3维视图CAD图纸。
批量打印黑白CAD图纸步骤:
1、运行迅捷CAD编辑器,打开软件后,点击“文件”按钮,接着选择“打印”里的“批量打印”功能。
2、进入批量打印界面后,点击“添加文件”按钮,添加需要批量打印的CAD图纸。
3、接下来再点击上方的“打印”选项,并且勾选出需要打印的CAD文件。
4、之后点击“CAD文件选项”按钮,在界面当中原本勾选的“彩色打印”选项去除,之后点击“OK”选项。
5、最后点击右下角的“打印”按钮,即可成功批量打印黑白CAD图纸。
我们只需要按照上述方法进行操作,那么我们批量打印的CAD图纸文件,就会都是黑白CAD图纸。
查看CAD图纸小技巧:
若是如果在查看CAD图纸的过程中,误操作关闭了之前查看的CAD图纸,这时候重新查找该CAD图纸所存储的具体 位置挺麻烦的。这里教大家一个非常实用的方法,可以在最近文件列表中打开前一个文件。
在迅捷CAD编辑器【查看器】页面,找到浏览工具栏,点击如图所示的图标选项,就可以一键操作打开之前误关闭的文件了。
