新点BIM 5D算量软件

　　一、公共模块

　　1.算量支持Revit2021

　　为方便用户使用最新的Revit功能，现算量已对Revit2021做了支持。

　　2.报表增加施工区域分组条件，支持按区域出量

　　做法报表表栏设置增加施工区域，支持按施工区域分类出量。

　　二、装配式

　　1.预制构件类型

　　模型映射支持预制构件类型，包括预制柱、预制梁、预制墙、预制板等。

　　2.装配式定额

　　新版中新增了装配式清单定额用于套做法和统计出量，第一批支持的装配式省份包括江苏、上海、广东、福建、深圳、江西、辽宁、重庆、河南、湖北、山东、贵州，青海等地。

　　支持的装配式定额库如下：

　　上海市建筑和装饰工程概算定额装配式建筑补充定额(2010)

　　江苏省装配式混凝土建筑工程计价定额(2014)

　　山东省建筑消耗量定额装配整体式混凝土结构建筑工程补充定额(2011)

　　广东省装配式建筑工程综合定额(2017)

　　深圳市装配式建筑工程消耗量定额(2016)

　　辽宁装配式建筑工程定额(2017)

　　江西省装配式建筑工程消耗量定额(2016)

　　重庆市装配式工程定额(2018)

　　湖北省装配式建筑工程消耗量定额及全费用基价表(2018)

　　清单定额

　　3.装配式建模

　　支持柱梁墙板等四种装配式的建模功能，功能如下：

　　(1)生成预制柱

　　根据设置的生成条件自动创建出预制柱模型，生成条件支持预制柱高、底部偏移、键槽样式等。

　　(2)生成叠合梁

　　根据设置的生成条件自动创建出预制梁模型，生成条件支持预制梁高、梁身调整、键槽样式、相交样式等。

　　(3)生成叠合板

　　根据设置的生成条件自动创建出预制板模型，生成条件支持预制板厚度、规格、排布样式、切角样式等。

　　1)叠合板生成方式分为双向、单向;

　　2)叠合板生成楼板选择方式支持点选和框选;

　　3)生成叠合板功能是装配式建模中，针对选中楼板开发的智能生成叠合板的功能;

　　(4)手动拆分板

　　根据设置的拆分条件自动创建出预制板模型。生成条件支持预制板厚度、规格、排布样式、切角样式等。拆分生成后的效果可在界面上直观展示出来。

　　(5)生成预制墙

　　根据设置的生成条件自动创建出预制墙模型。生成条件支持预制墙类型、高度、预制内外墙各项子模型样式等。

　　(6)预埋件布置

　　根据选择布置的预埋件类型、在预制构件上布置预埋件。预埋件默认族类型支持套管洞口、填充、线盒、锚栓、穿线管等，并且支持布置用户自定义的预埋件族。

　　4.预制件报表

　　新增报表类型，统计预制构件的工程量。

　　1.(图形)实物量计算表(柱-预制)：预制柱实物量明细分楼层数据统计。

　　2.(图形)实物量计算表(砼墙-预制)：预制墙实物量明细分楼层数据统计。

　　3.(图形)实物量计算表(梁-预制)：预制梁实物量明细分楼层数据统计。

　　4.(图形)实物量计算表(板-预制)：预制板实物量明细分楼层数据统计。

　　5.装配率统计

　　(1)计算设置

　　本功能主要是选择所计算的预制率表类型以及将Revit族类型与装配率计算项目类型进行匹配设置，为后续装配率计算统计服务。

　　计算设置界面设置

　　(2)装配率统计报表

　　根据设置的统计条件，统计展示项目装配率情况。

　　三、土建

　　1.优化幕墙面积计算方法

　　优化幕墙面积计算方法，支持内建拉伸的幕墙出量，确保幕墙面积的准确性。

　　2.墙面装饰新增防水高度和防水面积属性

　　墙面装饰新增防水高度属性，支持用户编辑修改，汇总出量时自动按照设置的高度计算出防水面积量。

　　四、安装

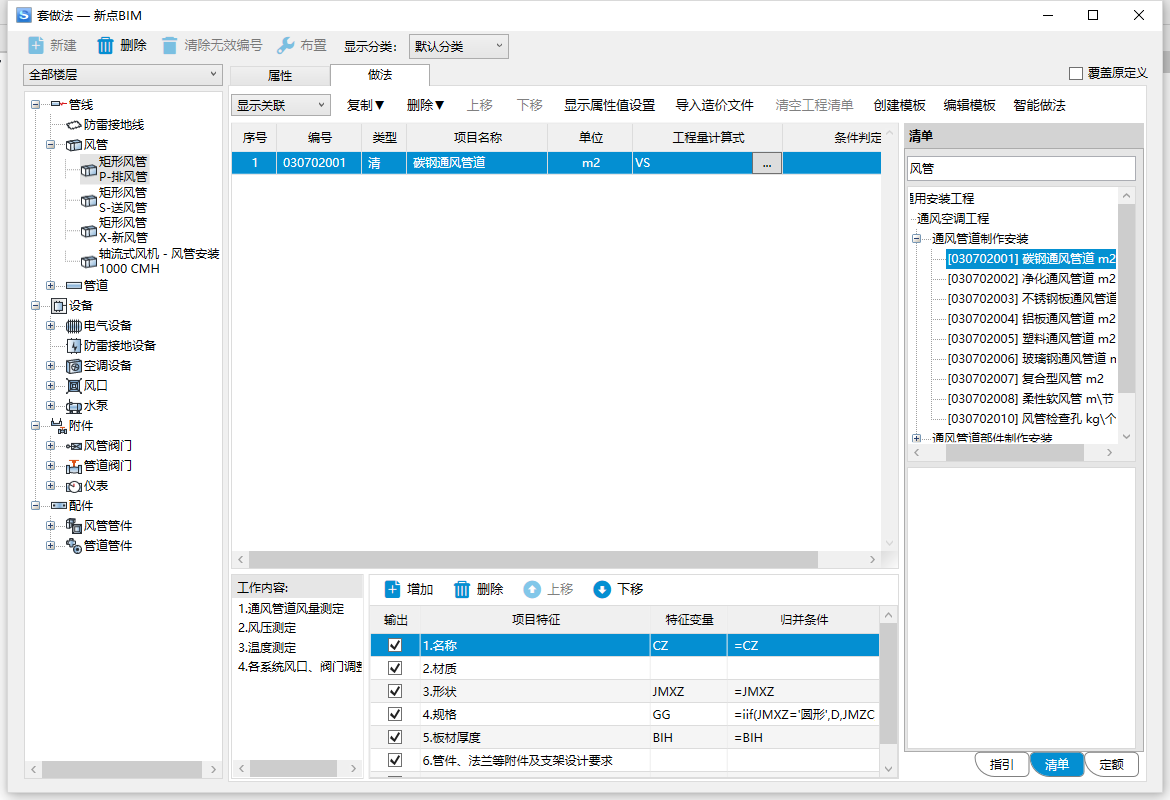

　　1、支持按系统、管径区分套用做法

　　安装套做法功能增加分类选择：默认分类、按系统类型分类和按管径尺寸分类。可以按照构件的系统类型或者管径大小区分套用做法。

　　2、增加可映射配电箱柜识别

　　配电系统管理中增加可映射为配电箱柜的类型识别。用户可以把一些族当作配电箱柜来使用，即便这些族并不是电气设备或机械设备。

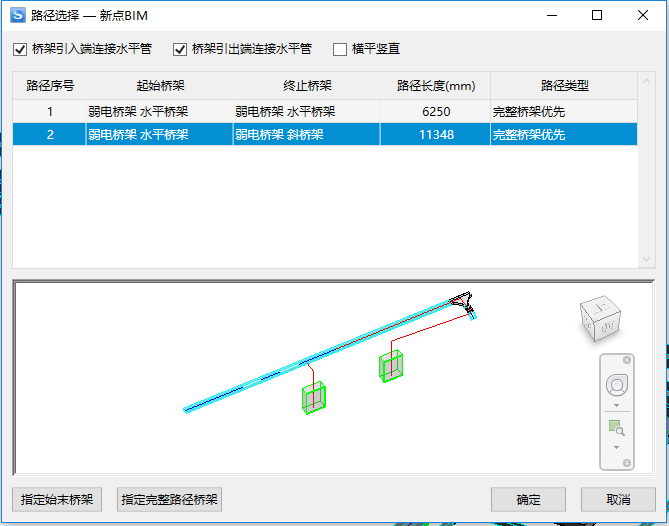

　　3、桥架配线支持链接桥架查找

　　桥架配线功能在分析桥架路径时，可以查找链接模型中的桥架。

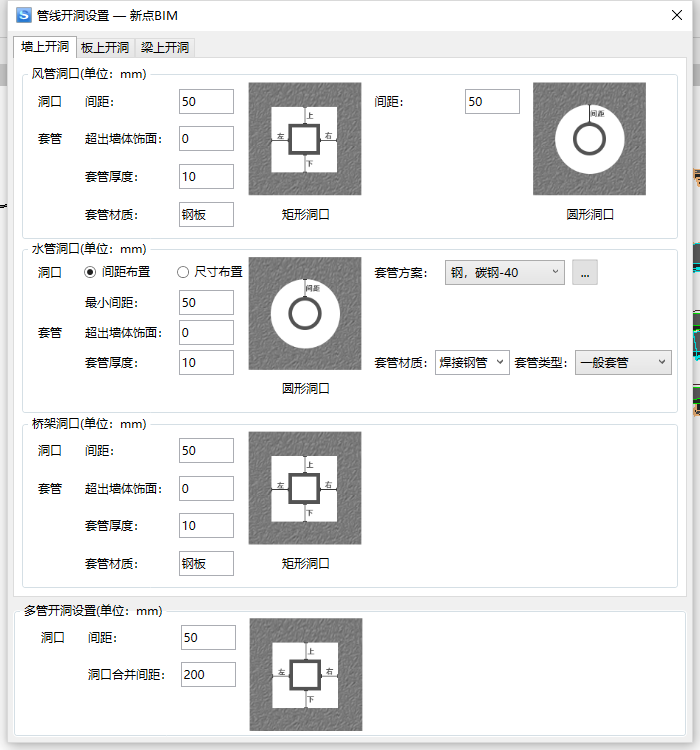

　　4、管线开洞新增组合洞口支持

　　管线自动开洞功能，可以根据设定的洞口间距，自动判定需要整体开洞的管线，合并开一个组合洞口。

　　5、增加系统筛选

　　在避让柱梁和管线开洞中添加系统类型的筛选功能。
