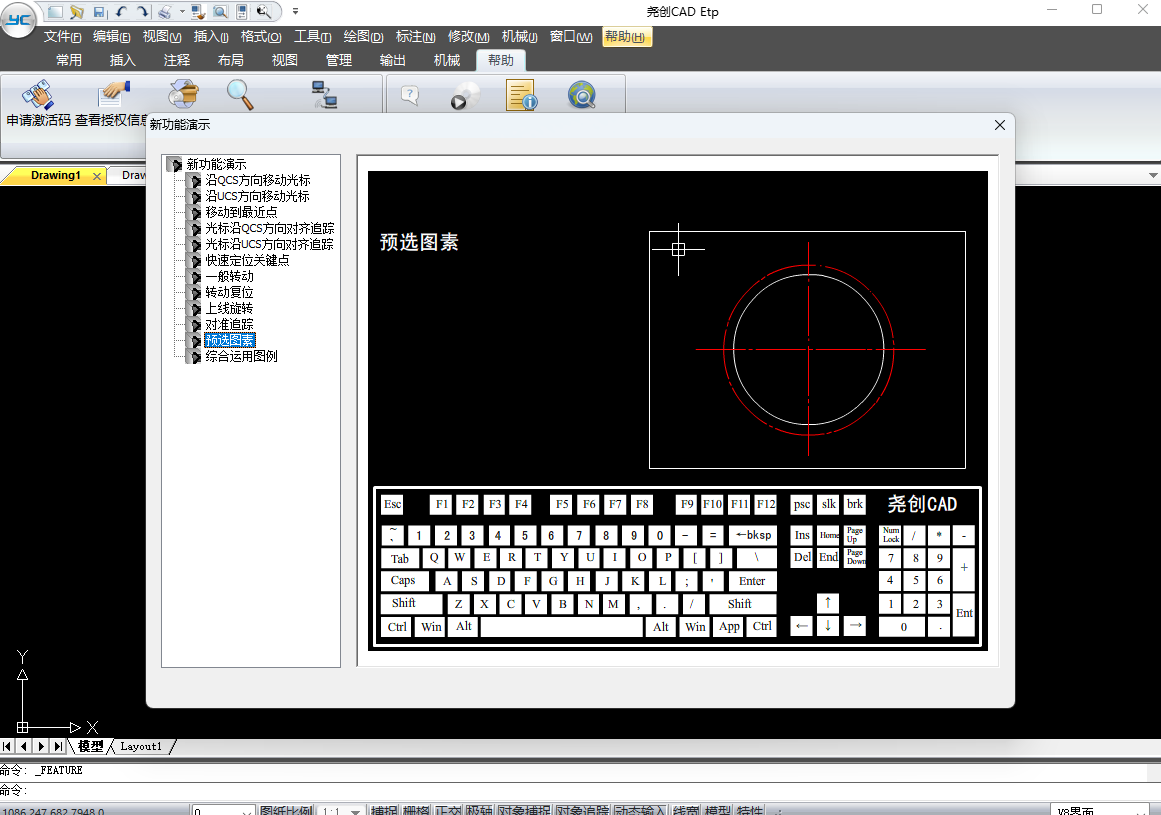

尧创CAD企业版

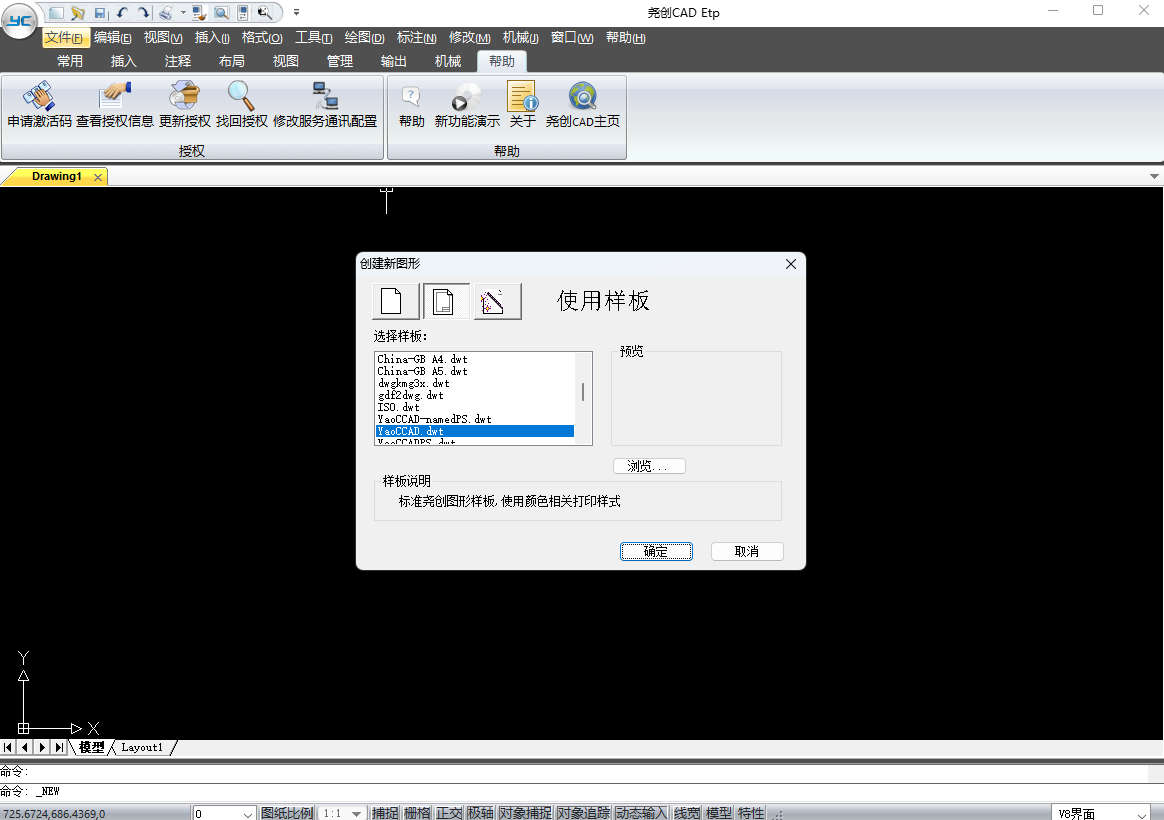

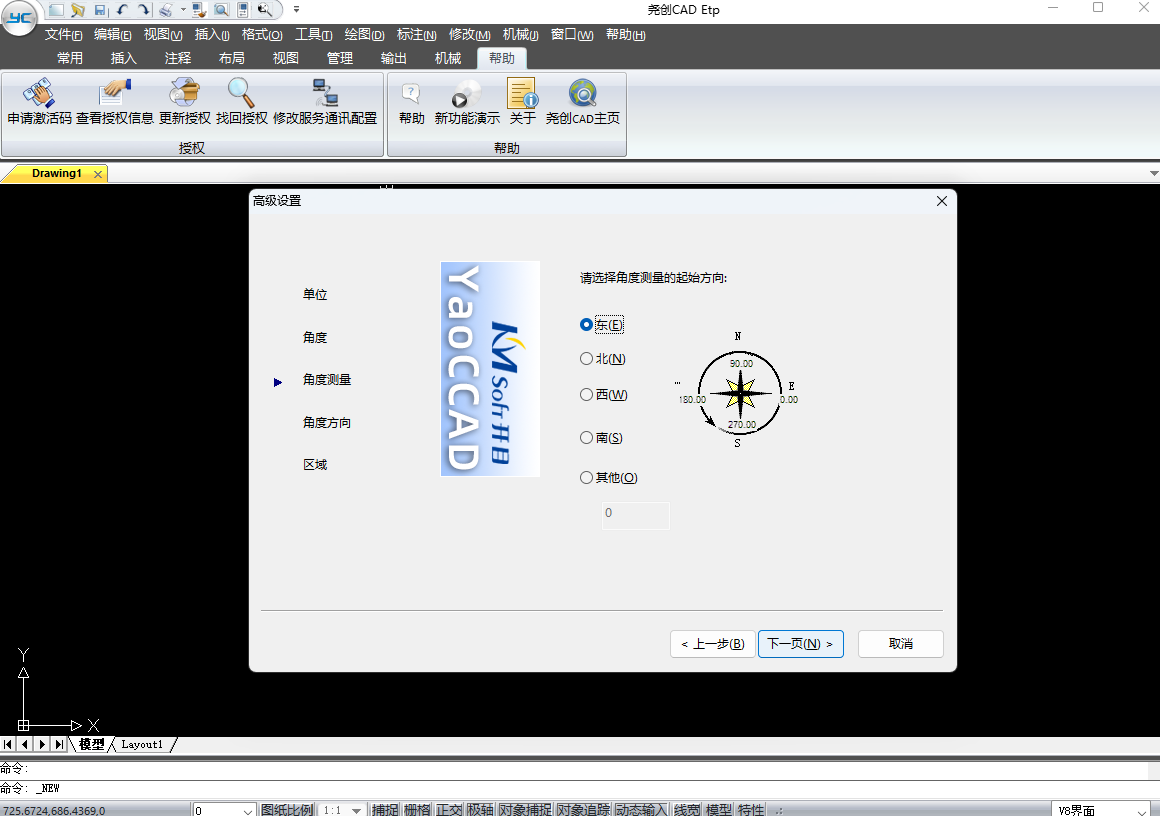

　　1.插入图框，自动完成绘图环境初始化

　　可以插入A0~A5标准图幅或加长图幅的图框，也能插入自定义大小的图框，同时设定图纸比例;支持标题栏、信息栏、代号栏随图框一起引入;输入图纸信息，图纸信息将自动映射到标题栏、代号栏区域。支持用户自己定义标题栏、信息栏、代号栏。

　　2.图纸比例——图纸比例功能可用来控制尺寸标注、文字、剖面填充、各种机械符号等标注类对象生成时的大小，也可用来修改标注类对象的大小。

　　通常用户按实际尺寸绘制零部件的各个视图，然而在标注尺寸或书写文字时，设置尺寸或文字的大小需要使用绘图比例进行换算，例如，用1：10的比例绘图，当需要书写3.5号大小的文字时，用户需要设置文字的字高为35，通过使用图纸比例功能设定绘图比例后，书写文字、标注尺寸时，不再需要考虑当前的绘图比例换算关系，直接输入标注对象的大小为其打印出来的大小(例如：3.5)，系统自动帮你换算绘图比例，大大地提高了设计绘图效率。

　　3.增强的尺寸标注和编辑功能

　　尧创CAD在尺寸标注和修改时，可以自动根据公称尺寸的大小查询和填写尺寸公差及配合公差;可以方便地插入正方体 、孔深等常用特殊符号;可以通过设定局部放大倍数，正确标注局部放大视图;可以直接选用线性、半径、直径等不同标注类型的子形式，直接得到预想的标注形式。

　　4.符号标注

　　程序提供多种符合国标的常用机械符号标注：焊接符号、粗糙度、锥度、斜度、标高、倒角、形位公差基准、形位公差Ⅱ、向视图、剖切符号。符号形式齐全，双击符号即可弹出标注时的对话框，方便用户修改。

　　5.序号标注——支持定制符合机械、纺织、汽车等行业标准的序号标注样式。序号标注支持零件和零件组序号标注;能够自动提取出库图形的属性;独创的明细信息记忆功能，成倍地提高了明细表填写的效率。

　　支持双击序号进入序号编辑框修改;支持序号注水平或垂直对齐;支持按顺时针或逆时针方向重新编排序号;支持删除序号、插入序号等。

　　6.明细编辑——明细栏定制方便，编辑功能强大。明细栏随序号标注同步生成，并能自动关联编辑。支持自动提取出库图形的明细信息、支持自动分栏排放、明细分类排列，还可以将明细表输出为Excel格式文件。

　　7.提供对称半线性尺寸、对称半角度尺寸、引出说明、投影长度尺寸等多种便利的尺寸标注工具。

　　8.标注盖线和文字盖线——程序支持标注尺寸盖线和文字盖线、以及取消文字盖线功能。标注和文字盖线后，文字区域只显示文本本身，区域后的背景图案不显示。

　　9.限定宽度的文字对齐方式——为单行文字和属性文字增加了<限定宽度>对齐方式。当文字较多时，压缩文字的宽度显示;当文字较少时，按正常的字体显示。

　　10.自动设置标注对象的图层　 线性标注、角度标注、符号等标注类对象创建后自动放置到dim层;文字自动放置到Text层;图案填充自动放置到Hatch层;图框、标题栏等在插入图框时自动放置到Annotation图层……，这样的自动归类图层，并自动运用当前图层的属性，减轻了设计者频繁切换图层的烦恼。

　　11.增强的块编辑功能——支持在保持块不被打散的前提下，象编辑普通对象一样，直接编辑块中的对象。

　　可以快速修改块中对象，如在块中增加对象、删除对象、修改块中对象的属性等，快速重构块，而勿需对块进行分解;

　　文件中一个块引用被在位编辑修改后，其他引用相同块定义的块能自动同步更新。

　　支持嵌套块的编辑。

　 12.全面开放的企业设计资源库——用户可以自由规划定义企业设计资源库，保存企业设计过程中需要用到的，物料及编码、图号、参考图库、技术要求、常用技术术语、设计规范等。

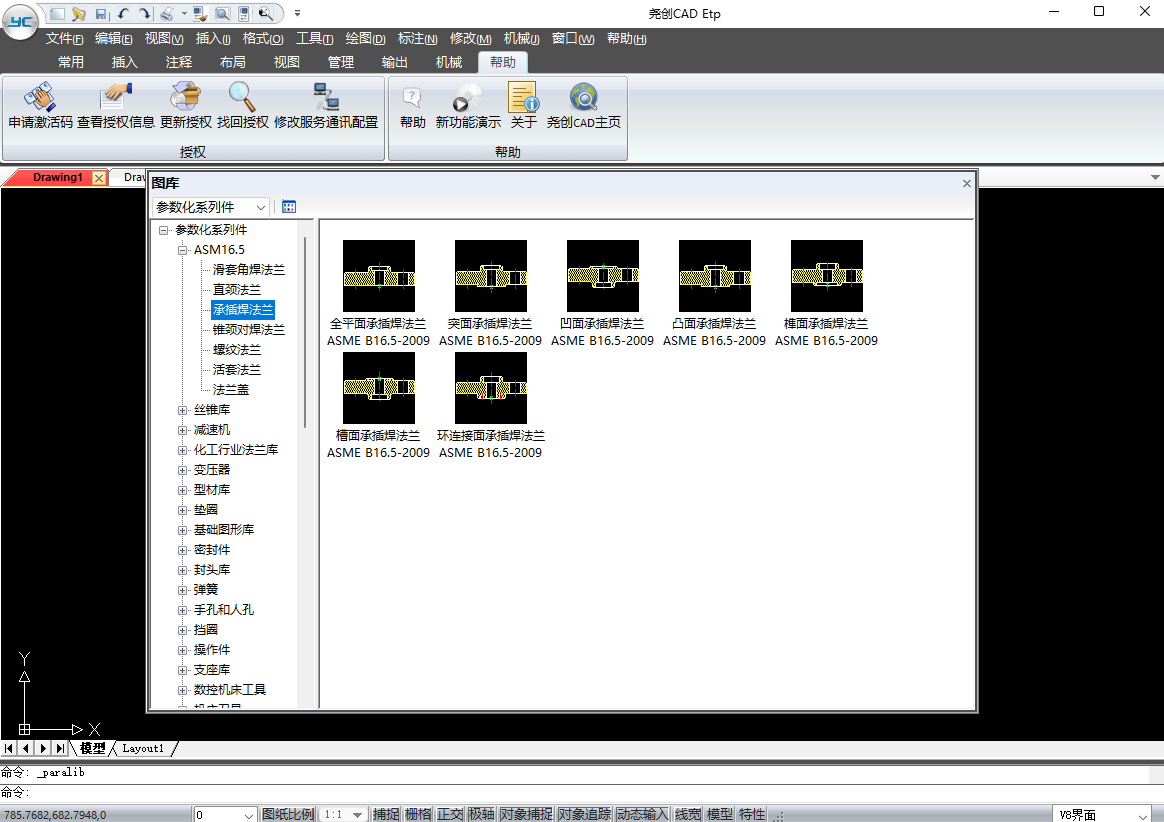

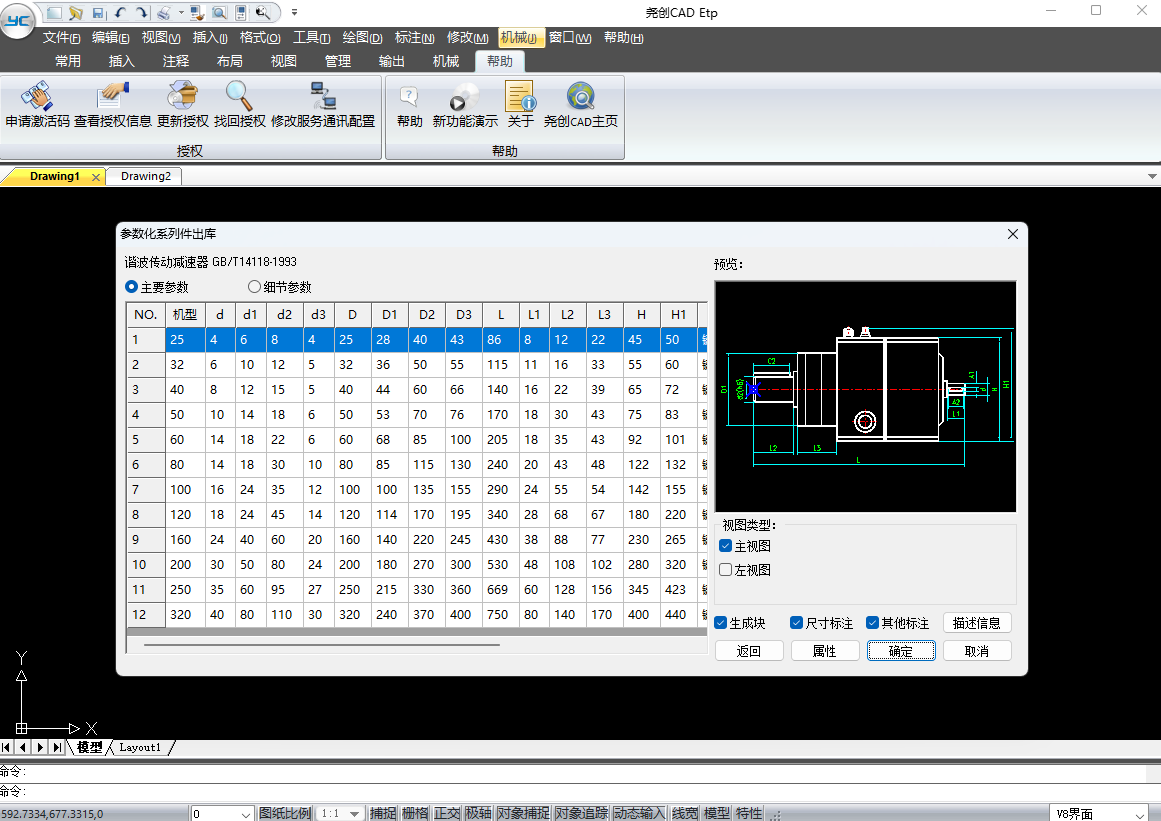

　 13.参数化系列件库——提供各种类型的丝锥库、滚珠丝杠、减速机、变压器、型材库、封头库、操作件、数控机床工具、模具库、气缸、法兰、润滑、液压缸、电机、筒体库、管接头、线性滑动滑轨、联轴器等。

　　支持对出库图形某个或多个参数的修改，程序按修改后的参数进行驱动，再正确出图，满足用户对出库图形的快速再构造。

　　库中零件除了主视图，有的零件还提供了常用的左视图，俯视图、局部剖视图等，可根据需要选择调用。

　　14.零件结构库、符号库、表格库、技术要求库等

　　门类丰富的符号库：符号库中的元件丰富，涉及机制、机加、液压、化工、电器、电气等制造业常用的元件符号。

　　实用的表格库：包括常用的工艺表格图样、设计汇总表格图样、齿轮、涡轮、蜗杆参数表等。

　　简单实用的技术要求库。

　　参数化孔特征：可以根据用户输入的参数自动生成通孔、盲孔、柱形沉孔、锥形沉孔、螺纹孔、键槽。通孔的孔长采用不定长线的设计方式，定位后可以自动延长至与边界相交。

　　参数化弹簧：可根据输入的设计参数自动绘制圆柱螺旋压缩弹簧、圆柱螺旋拉伸弹簧、圆锥螺旋压缩弹簧几种螺旋弹簧的示意图和剖面图。

　　15.动态的紧固件连接

　　程序提供通孔、盲孔、螺柱等多种基本连接形式，并引导用户依次选择螺栓、螺钉、螺柱、垫圈、螺母等的型号和规格，完成零件组的出库，定位后能够自动生成沉孔，能够根据光标所在位置动态查询并显示出螺栓(或螺钉)的标准长度，也可以自行输入公称长度值。零件间被遮挡的区域自动实现消隐。如下图，左边是紧固件连接形式，右边是出库后的效果图。

　　16.扩展绘图工具

　　程序提供中心线、角平分线、截断线、补齐倒角、轴/孔特殊倒角、轴断面、局部放大、截断、打断于一点等丰富实用的扩展绘图工具。

　　17.面积、质量、惯性矩计算功能

　　支持用种子点或直接选择边界的方式获得待计算的封闭区域，并对所选的封闭区域自动分析计算面积、周长、质心、惯性矩、惯性积，还能根据厚度、材料密度参数计算质量。

　　18.常用图案填充

　　可以将用户绘图经常用到的图案类型及参数设定为常用图案，方便用户填充时直接点击选用，为您有效节省了从众多图案花纹中挑选的时间。程序出厂时，预设了5组机械行业最常用的填充图案，用户也可以根据自己的需要，自由更换预设的常用图案。

　　19.轮廓偏移功能

　　选择构成轮廓的一条边，系统根据首尾相连的原则智能搜索轮廓环，用户可以对轮廓进行单边或两边偏移，并能计算构成轮廓的所有边的总长。

　　该功能特别适用于箱体绘制及板筋设计，方便计算板材的展开长度，以及导线长度，房屋装修踢脚线长度等。

　　20.PDF输入功能

　　支持导入 PDF 文件，可以直接将 PDF 文件转成 DWG 文件，转化后的图表、文字基本保持一致，并能编辑和修改。

　　21.线段编辑功能

　　突破国际主流CAD软件对编辑对象必须是完整对象的限制，创造性地引入窗口内缩和窗口外扩方式，方便灵活地选择对象的某一段或多段，从而删除段、移动段、缩放段、复制段、或者修改段的图层、颜色、线型、线型比例、线宽属性等段的编辑修改操作。

　　22. 动态输入

　　尧创CAD不仅提供传统的在CommandLine窗口中输入命令的方式，而且新增动态输入方式。“动态输入”在光标附近提供了一个命令界面，显示出正在输入的命令和等待输入的命令。“动态输入”帮助设计人员专注于绘图区域，既方便又提高了绘图效率。

　　23. 智能打印

　　尧创CAD首次在CAD领域实现了工程图的智能打印设置功能，该功能可以自动选择打印机，根据图幅大小和绘图比例自动设置纸张大小和放置方向。

　　24.定制和开发　 尧创CAD是一个开放的体系平台，提供LISP、SDS等多种接口，方便开发者对软件进行二次开发，以适应更复杂多变的专业应用。
