CAXA CAD电子图板2024SP1
2024SP1版本包括多项新增功能和改进:
1、支持多图幅绘图
在一个图纸空间中,支持多个图纸幅面并存绘图。不同图幅内的注释性对象、图幅对象均可使用不同的图纸比例。极大提高多图幅应用模式下的绘图效率。
2、增加编组功能
将多个对象创建为一个组对象,选中任意一个组内对象即选中了该编组中的所有对象,并可以像处理单个对象那样移动、复制、旋转和修改特性等操作,提高同类对象的拾取和编辑效率。
3、DWG文件打开性能提升
针对样条、填充、椭圆、圆弧、多段线、外部引用、文字等对象进行专项优化,提高包含这些对象的DWG文件打开速度。
4、提升大图捕捉体验
优化较多对象时,鼠标对特征点的捕捉效率,使捕捉和预显的体验更流畅。
5、多段线显示优化
选中多段线,鼠标点击特性栏中的当前顶点时,界面会在当前顶点显示X,以快速定位顶点位置
6、增加块打散功能
支持将多级嵌套块一步打散为普通非块对象,提升嵌套块的分解操作效率。
7、曲线阵列功能优化
使用曲线阵列命令时,支持通过立即菜单设置“保留源对象”或“删除原对象”。
8、圆弧及椭圆弧功能优化
绘制圆弧、椭圆弧时,新增支持按住Ctrl键可切换弧线反向。
9、云线功能增强
云线功能增加矩形、多边形方式直接绘制,并增加了转换功能,可直线、多段线、圆、圆弧等其他图像对象转换为云线。
10、多段线合并功能优化
编辑多段线时,支持将选中的所有首尾相连的曲线分别合并成完整的多段线,提高复杂图形的合并效率。
11、点、样条功能增强
绘制点、样条时,均支持从剪切板或文件中输入数据。
12、增加重新创建边界功能
双击编辑剖面线、渐变色、填充对象时,支持为这些对象重新创建可以关联的边界。
13、支持中心线自动分层
支持将中心线按自动分层设置生成到所选的图层,包括绘制孔轴、圆、矩形、多段线等对象生成中心线,或已有对象添加中心线。
14、粗糙度标准更新
增加对GBT131-2006的支持,并支持通过标准管理切换当前标准
15、旋转符号标注增强
旋转符号字高之前跟随当前风格,现支持单独设置
16、文字功能增强
编辑文字时,从剪切板粘贴到当前光标位置时,右键菜单支持粘贴为纯文本,使用光标位置当前的文字参数。
此外,编辑属性定义、填写标题栏的文字时,优化了文字编辑器的位置,所见即所得。
17、增加属性定义分解功能
块内属性定义填写了内容,使用“分解属性为文字”分解块,可直接将该内容分解为普通文字。
18、拆分序号功能优化
通过立即菜单选项,能够选项单独拆分出选中序号。
19、明细表功能增强
填写明细表时,可选中任一列进行排序,选中任一行进行上移、下移,相关单元格的内容跟随调整。
也可通过“序号重排”将序号一列重新按照1、2、3…的顺序排序,其他列内容不变。
20、明细表输出功能增强
增加选项控制是否输出隐藏的明细表项。

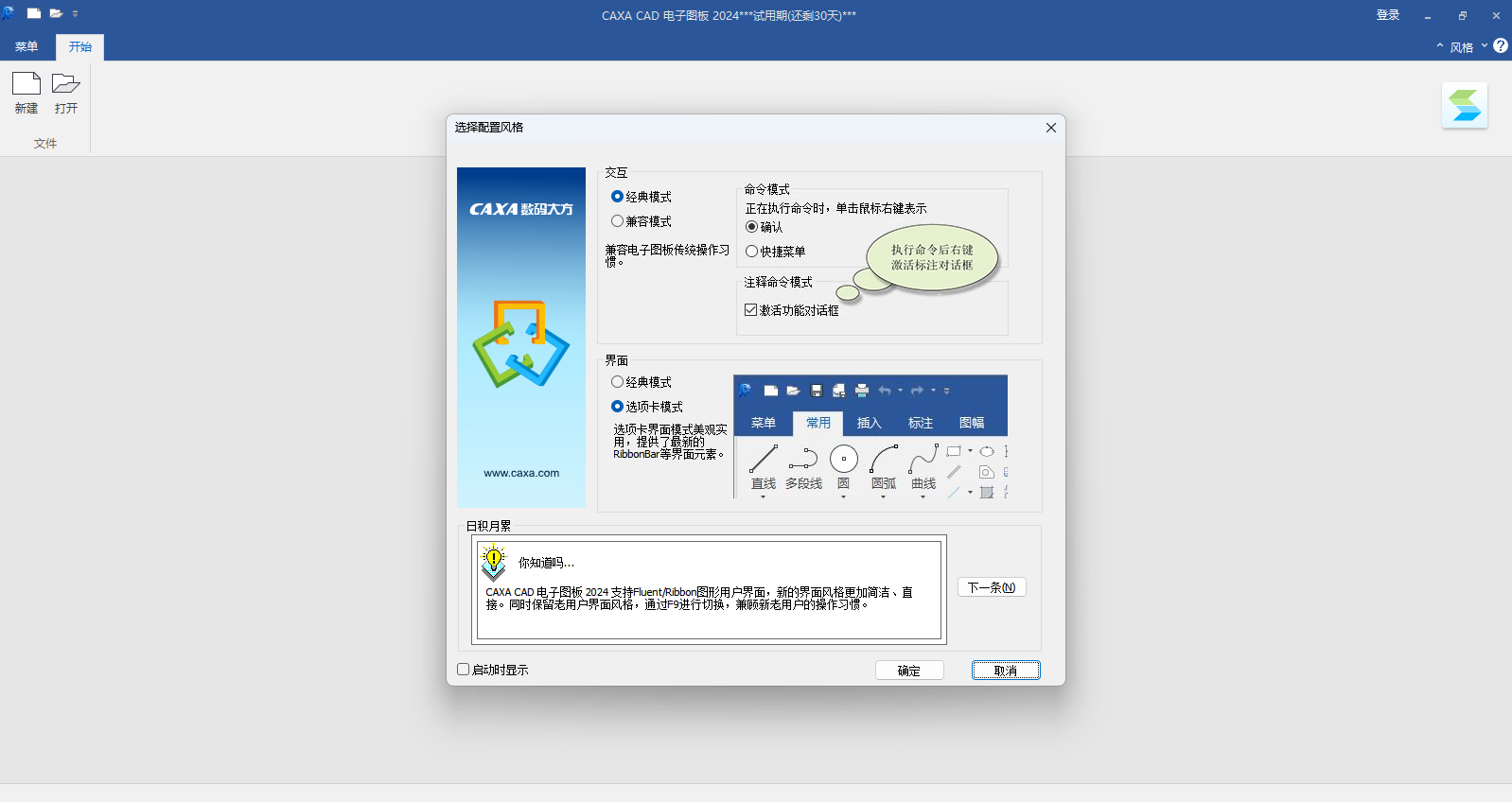

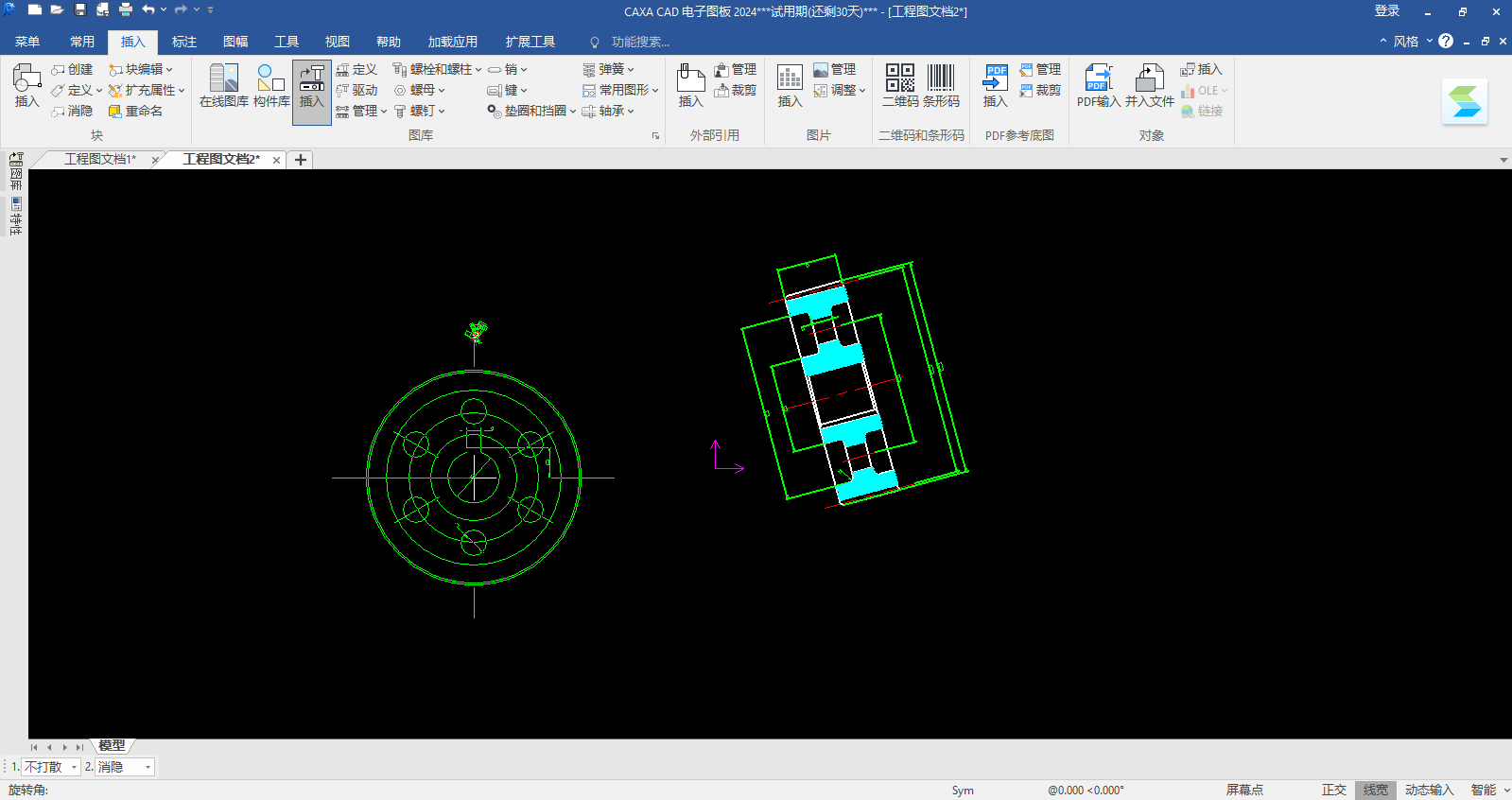

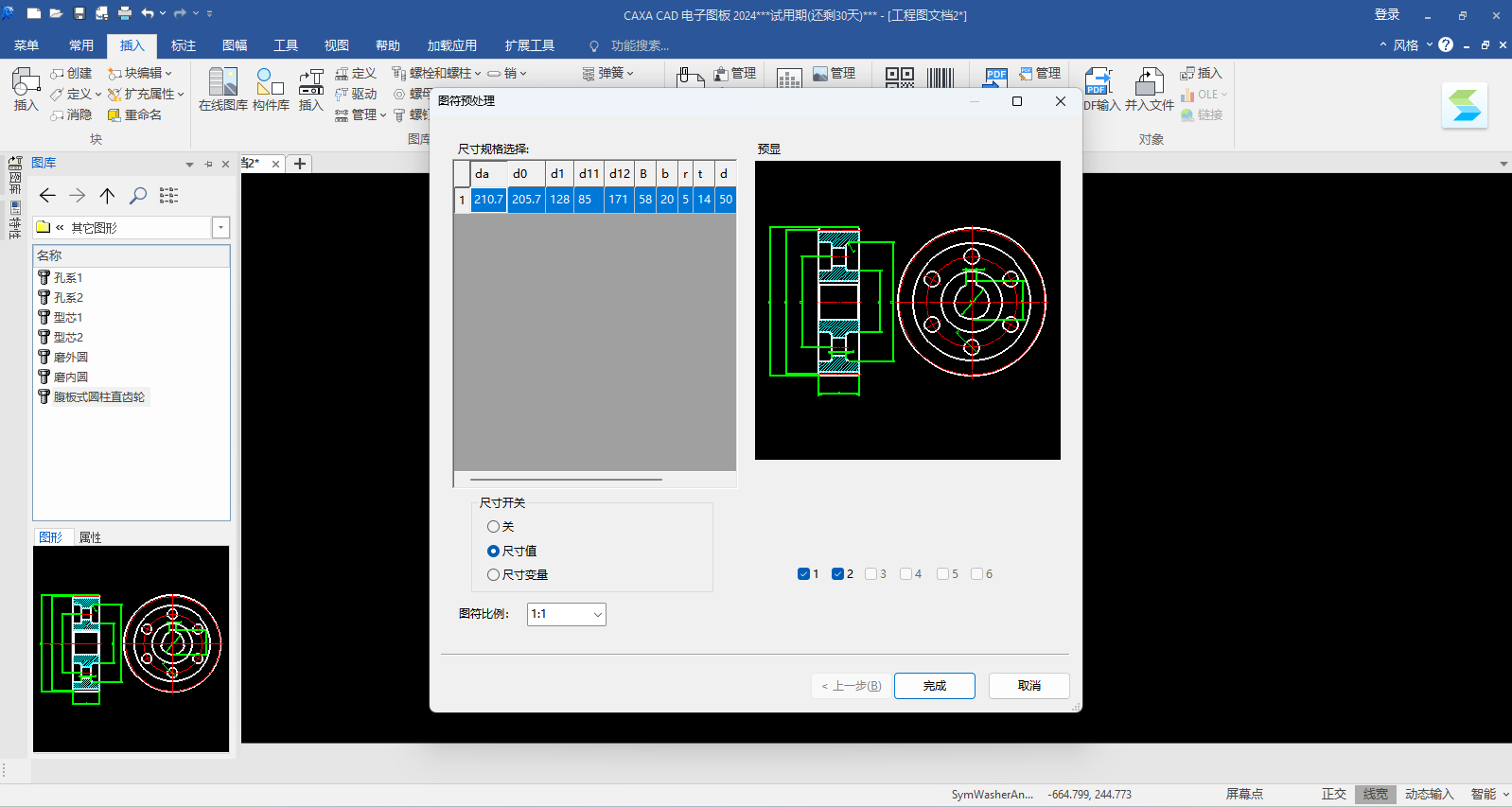

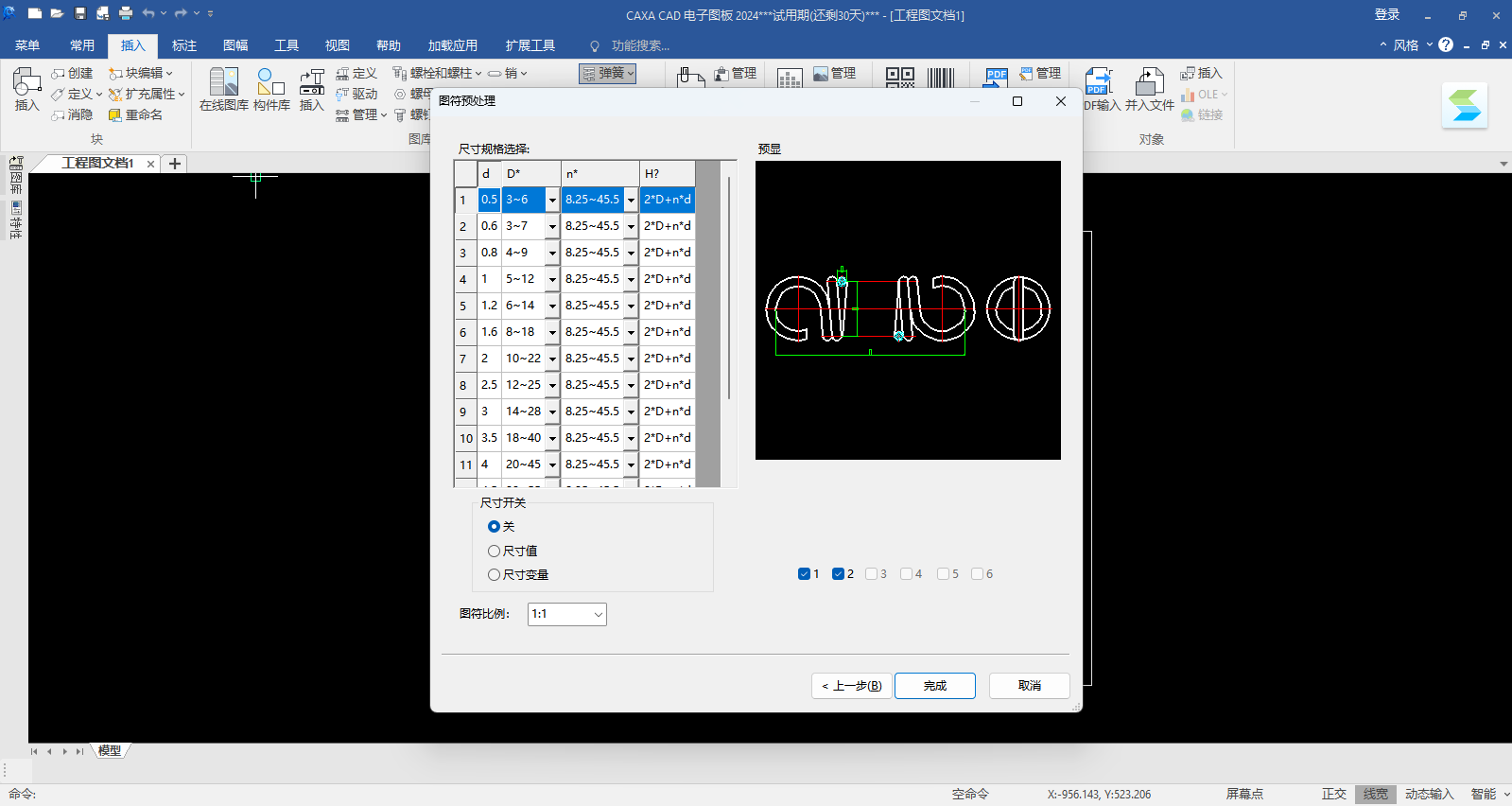

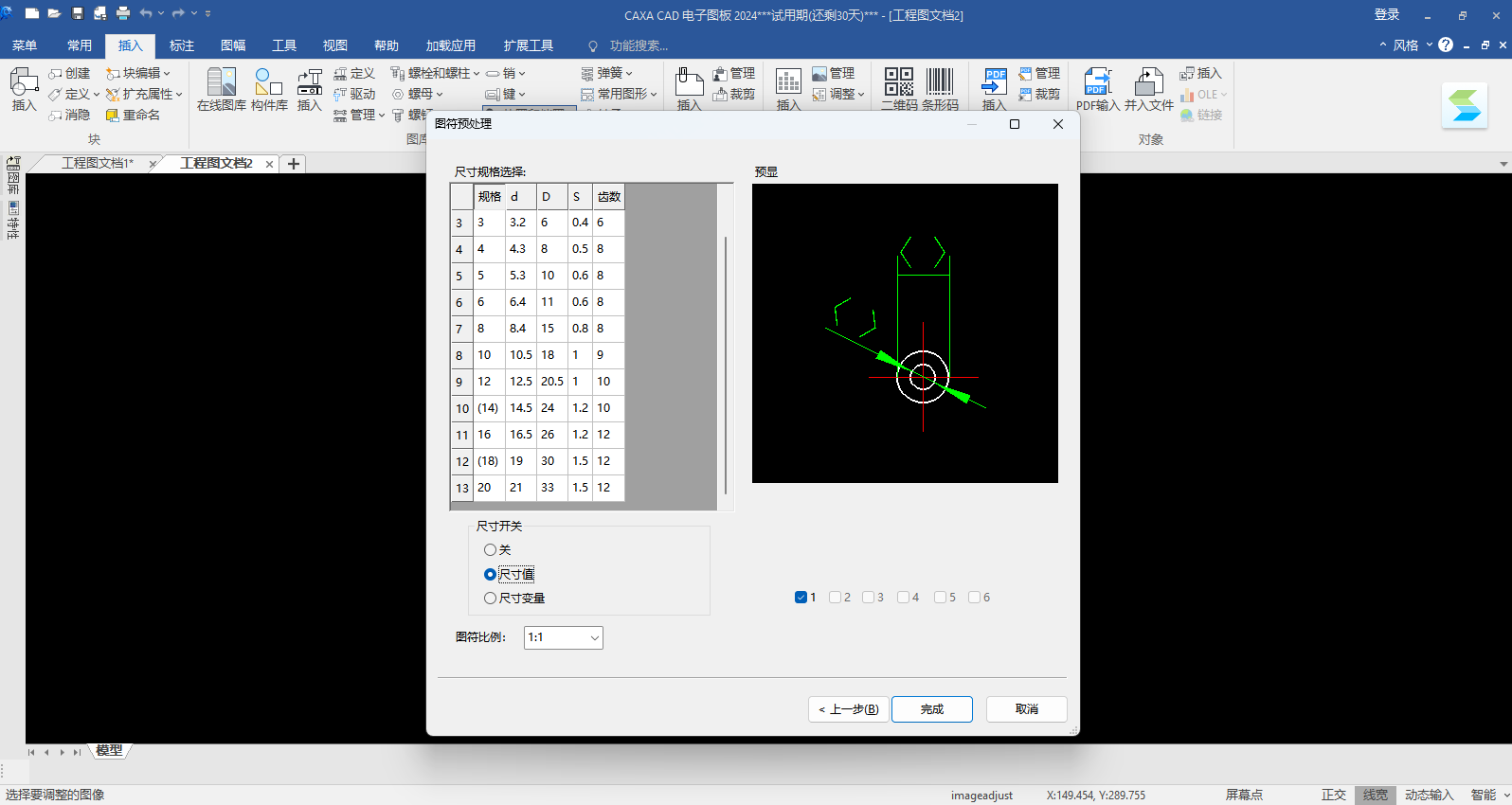

21、图库内容更新
新增包括锁具、模具、化工行业法兰、船用法兰、压力容器法兰等200多项图符,更新560多项已有图库的数据。
目前图库共计57个大类,5500多项图符。

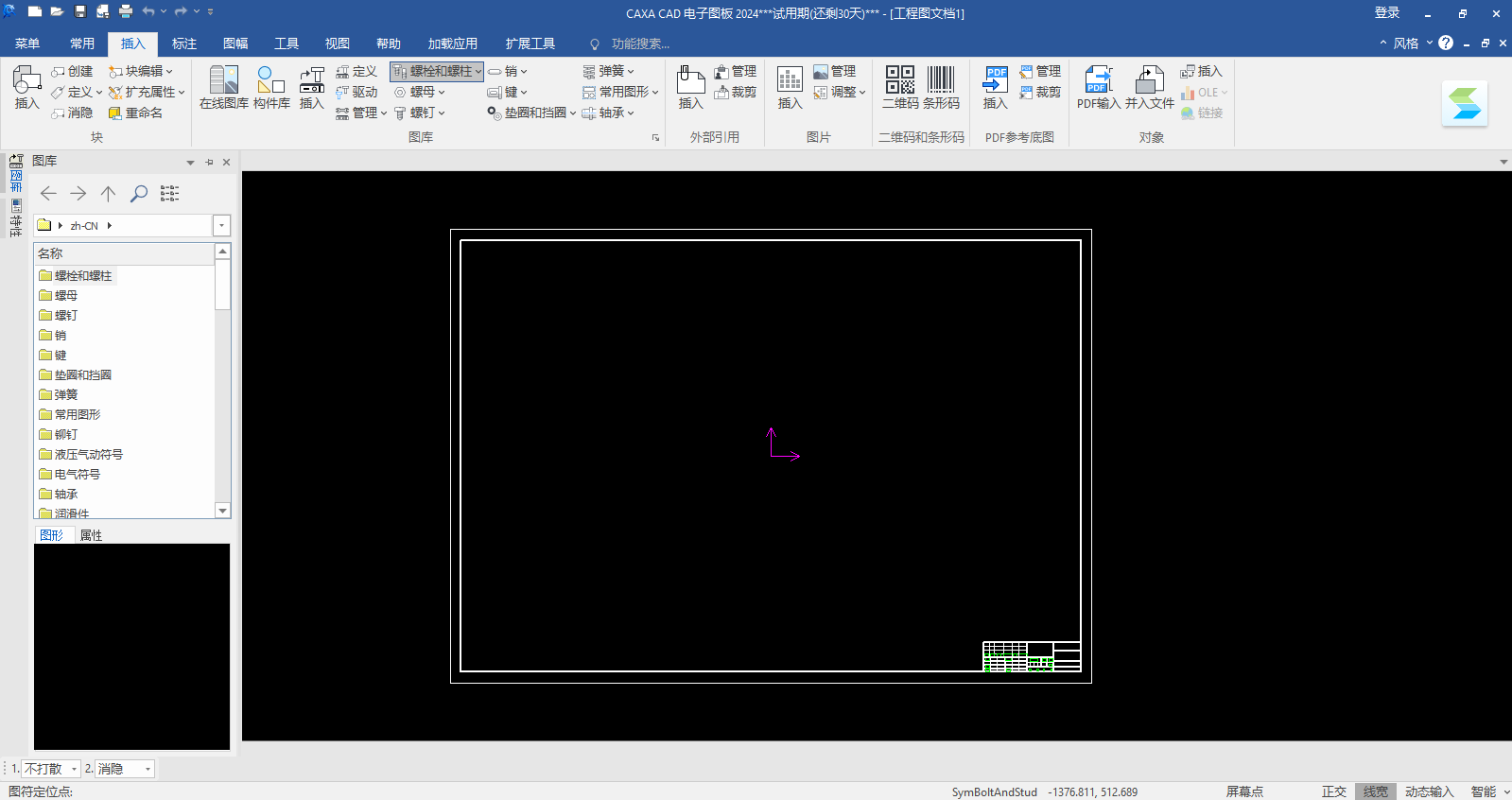

22、图库功能优化
自定义图符时支持设置默认属性
插入图符时块名称优化
从图库插入非参数化图符到当前图形中,选中图符在特性面板中可直接显示该图符名称。
图库浏览优化
地址栏分级目录可直接点击跳转,也可单击下拉菜单跳转到相应子文件夹。返回父目录时自动定位到之前的所选位置。此外,浏览图库目录时还支持使用鼠标的快捷键前进、返回
23、设计中心功能优化
设计中心中不同类型的内容除支持缩略图模式外,增加了列表显示模式
24、新增支持编辑其他CAD创建的OLE对象
如通过其他CAD创建并插入到Office等文档中的OLE图形,通过配置后可直接双击后启动电子图板编辑图形。
25、支持和其他软件对CAD图形的拷贝
在AutoCAD中复制支持直接粘贴到电子图板中。粘贴到AutoCAD中时,可通过调整CopyAsDwg变量值设置支持的AutoCAD版本。
通过调整CopyCLSID的值,支持将电子图板图形复制为其他CAD的OLE对象到word等软件中。
通过调整CopyGenTmpFile值为1,可将电子图板图形直接复制到solidworks草图中使用。
26、打印支持打印区域
打印时支持设置可打印区域范围:
27、智能打印功能增强
进行智能打印时,如果选择输出为PDF文件,可通过选项将所有图形输出多页到一个PDF中。
28、PDF输入支持多页
输入PDF文件时,可以按住ctrl,依次选择多页一次输入到当前图形中。
29、PDF输出增强
使用EXB TO PDF打印机输出PDF时,新增多项功能:
支持"字体作为填充",勾选后文字将作为几何图形打印到PDF文件中
增加PDFSHX选项,支持设置使用SHX字体输出PDF后的行为
使用的字体数据支持以子集的方式嵌入到PDF文件当中,保证显示的一致性
新增“PDF打印结果在阅读器中显示”控制选项,打印PDF文件后使用默认的阅读器打开
新增“创建图层信息”选项,打印的PDF文件中支持创建元素对应的图层信息
30、优化打印输出图片的效果
提升EXB TO PNG/JPG/TIF打印输出图片的质量。
31、图片功能优化
选中插入的图片后,支持通过增加的中间夹点进行不等比例缩放,将光标悬停到任一夹点上,可以通过弹出的菜单使用该夹点创建裁剪边界或缩放。
此外,优化了图片操作过程的体验,减少卡顿。
32、手绘表格功能增强
支持直接选择块导出表格
33、优化气泡图功能
气泡标注支持直接按Delete删除,其他序号自动重新排序。
34、文件比较功能增强
增加了全新比较模式,重点优化了对DWG文件中几何数据的比较效果。
35、增加布局切换功能
新增“CTAB”命令,支持点选或输入布局名称切换当前绘图空间,提升布局较多时的切换操作效率。
36、文件列表增强
支持设置文件列表中所显示的最近使用文件的个数
37、动态输入夹点悬停显示效果优化
打开动态输入,并且光标悬停在曲线的夹点上时,会以当前夹点为基点显示曲线当前段的信息。
38、自定义功能增强
自定义键盘命令、快捷键命令时,新增搜索功能,可快速查找定位到对应的功能。
39、增加命令行方式设置系统选项
新增命令行方式设置系统选项,可以设置光标状态、选择集模式、文字镜像方式等参数。
目前支持命令包括:CursorSize、BigCursor、WinCursor、DragDelayTime、PICKADD、PickStyle、GroupDisplayMode、MIRRTEXT等。
40、增加重置设置功能
增加独立的CxResetCfg.exe程序,支持将电子图板重置为初始安装状态。使用此程序时建议备份自定义数据如图库、技术要求、模板等,并关闭所有正在运行的电子图板程序。
41、安装时支持多语言包
默认简体、繁体、英文三个语言包全部安装,并支持配置切换当前显示语言。
42、异常时支持自动保存文件
在程序异常时自动保存所有打开文件,减少数据丢失。
43、增加文件存储校检
保存EXB文件后增加校验,及时发现存储错误。
44、EXB浏览器增加打印功能
EXB浏览器中增加“打印”功能,可直接打印打开的EXB文件。
45、其他:
浏览组件支持直接从内存中加载文件,提升文件安全性
解决Win11下画图闪烁等重点兼容性问题
46、工艺图表
增加英文版
模板更新时能够将新增的卡片更新到当前模板,添加续页规则,卡片命名规则
卡片借用时支持图片的借用
在自动换行时,如果遇到标点符号则将标点符号压缩至上一行结尾处,避免行首是标点符号
支持打印区间的设置,如:2-5表示第2页到第5页
解决特殊工程符号从知识库插入时乱码的问题
矩形气泡增加底色支持
支持单元格定义时重定位功能,方便修改
尺寸提取时支持选按照尺寸类型排序
支持尺寸序号位置更新功能,当图形修改时,序号能跟随尺寸更新位置
支持根据配置文件,实现未注公差尺寸实际公差值的自动计算,支持通过配置设置默认是否开启
流程图中,支持两行显示
关联关系配置时,配置条件支持复制
优化文字显示机制,使提取的尺寸、直接输入的尺寸等显示大小一致
选择行时支持通过shift键实现多选
增加工艺内容校验功能
数据转换插件中支持cxp转EXCEL
数据转换插件中支持cxp转dwg
数据转换插件中支持尺寸输出,可以转换成下游系统识别格式
增加日期类域定义功能
针对具体单元格,支持计算后数值精度的设置
支持表区多行内容的合并,合并时中间可以支持添加字符,如果为空自动跳过
对单元格域规则定义时,增加条件判断功能,可以将其他单元格内容设置为条件值,实现大于、等于、小于等条件的判断
支持单元格最大数值上限设置,用于单件工时设置等场景
