金林钣金展开软件

　　1、自主开发软件，简单实用

　　本软件全部为自主开发，可在简体中文与繁体中文之间方便转换，在WindowsXP以上的操作系统下安装使用。可独立运行绘出展开图，也可连接CAD软件(2002～2009版本)绘出展开图。

　　2、操作方便，界面友好

　　本软件操作简单，每个界面都有详尽的说明，每个钣金构件都有示意图，用户根据说明及图示即可方便的使用本软件。方便和详尽的帮助说明是本软件的一个特色。

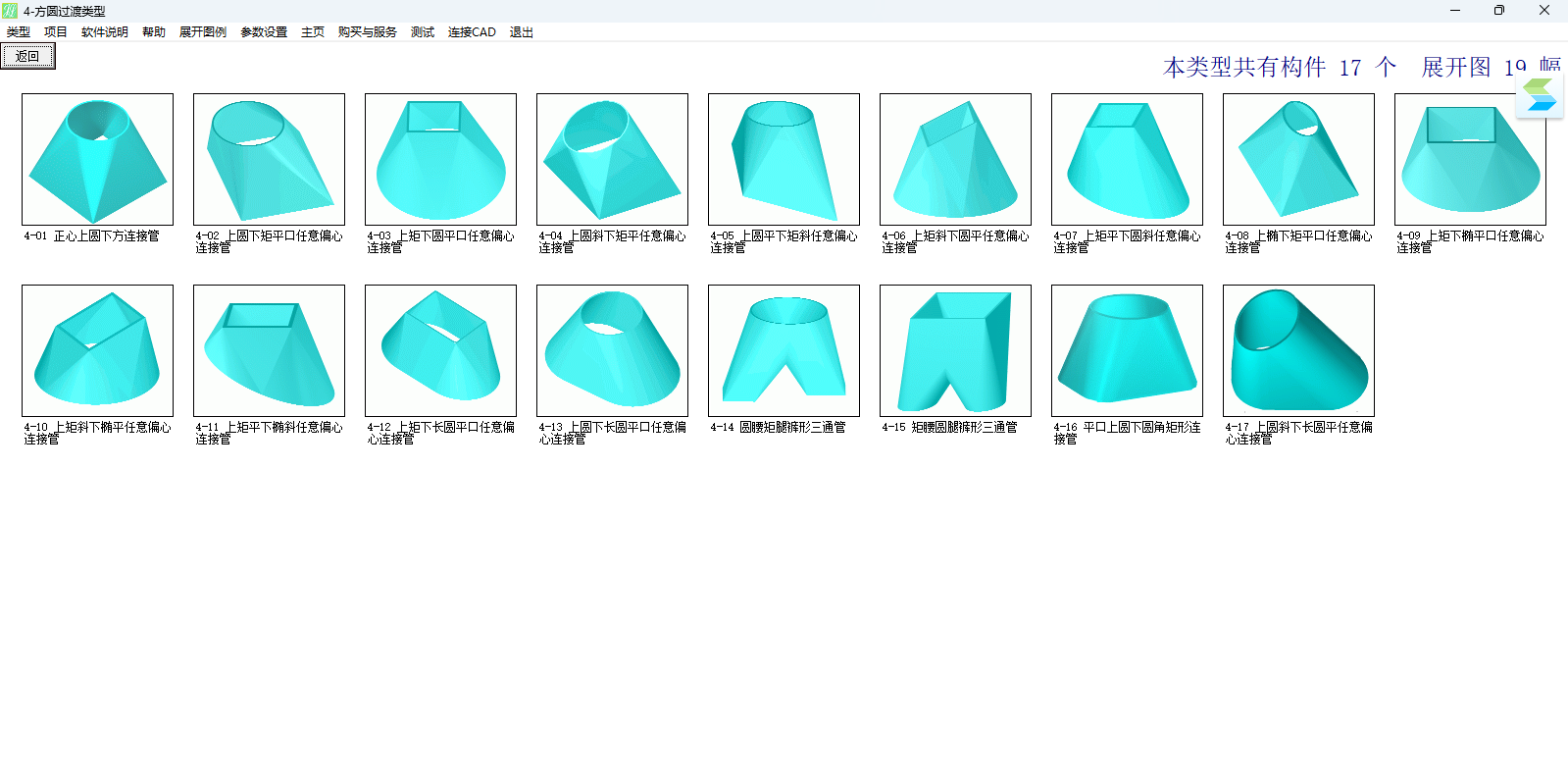

　　3、钣金构件的立体图、构件图和展开图例

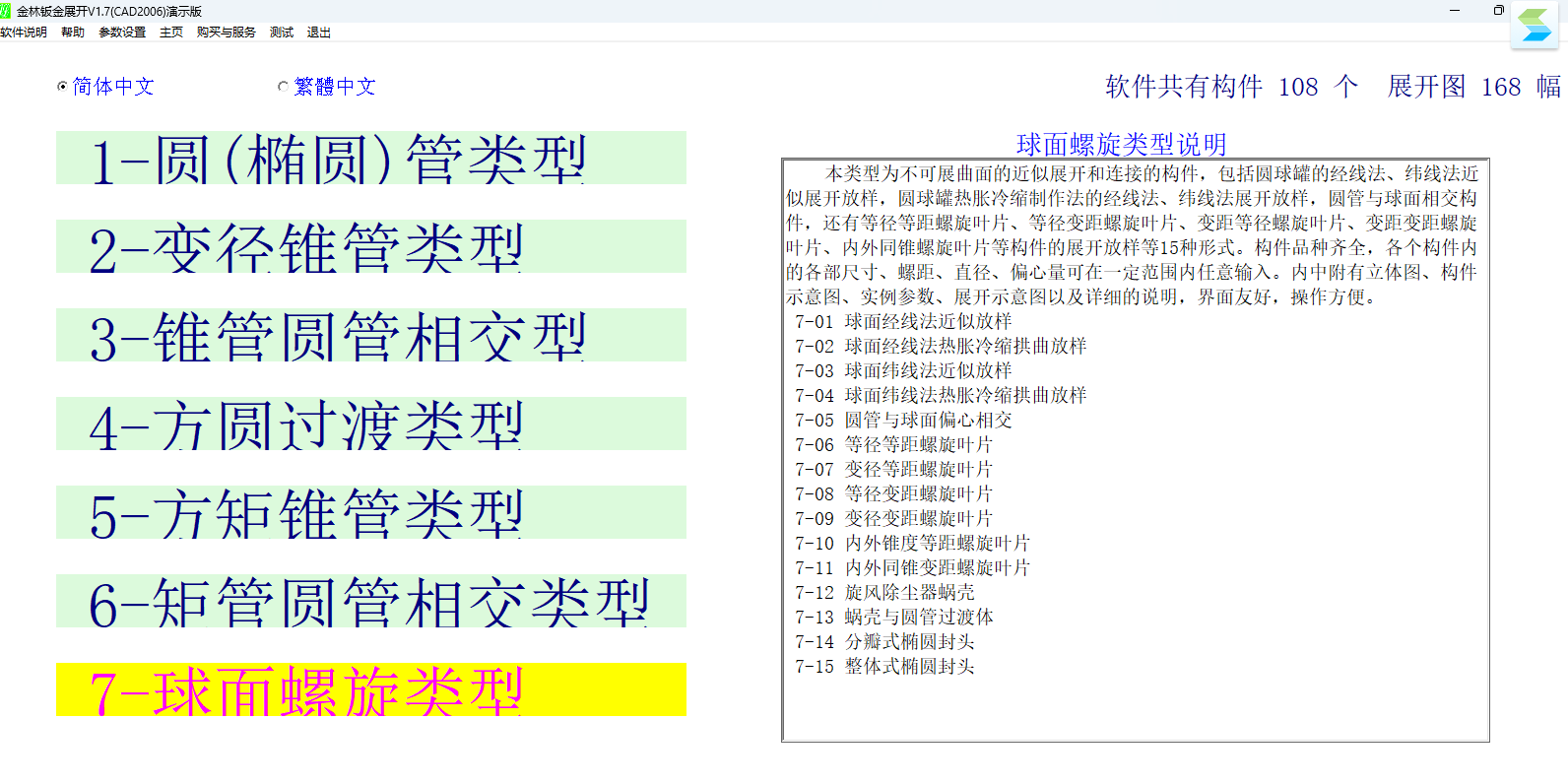

　　七个类型的每一种钣金构件都有对应的立体图、构件图和展开图例，用户可以很直观地了解钣金构件的种类和结构，很容易找到和选择所需的钣金种类。

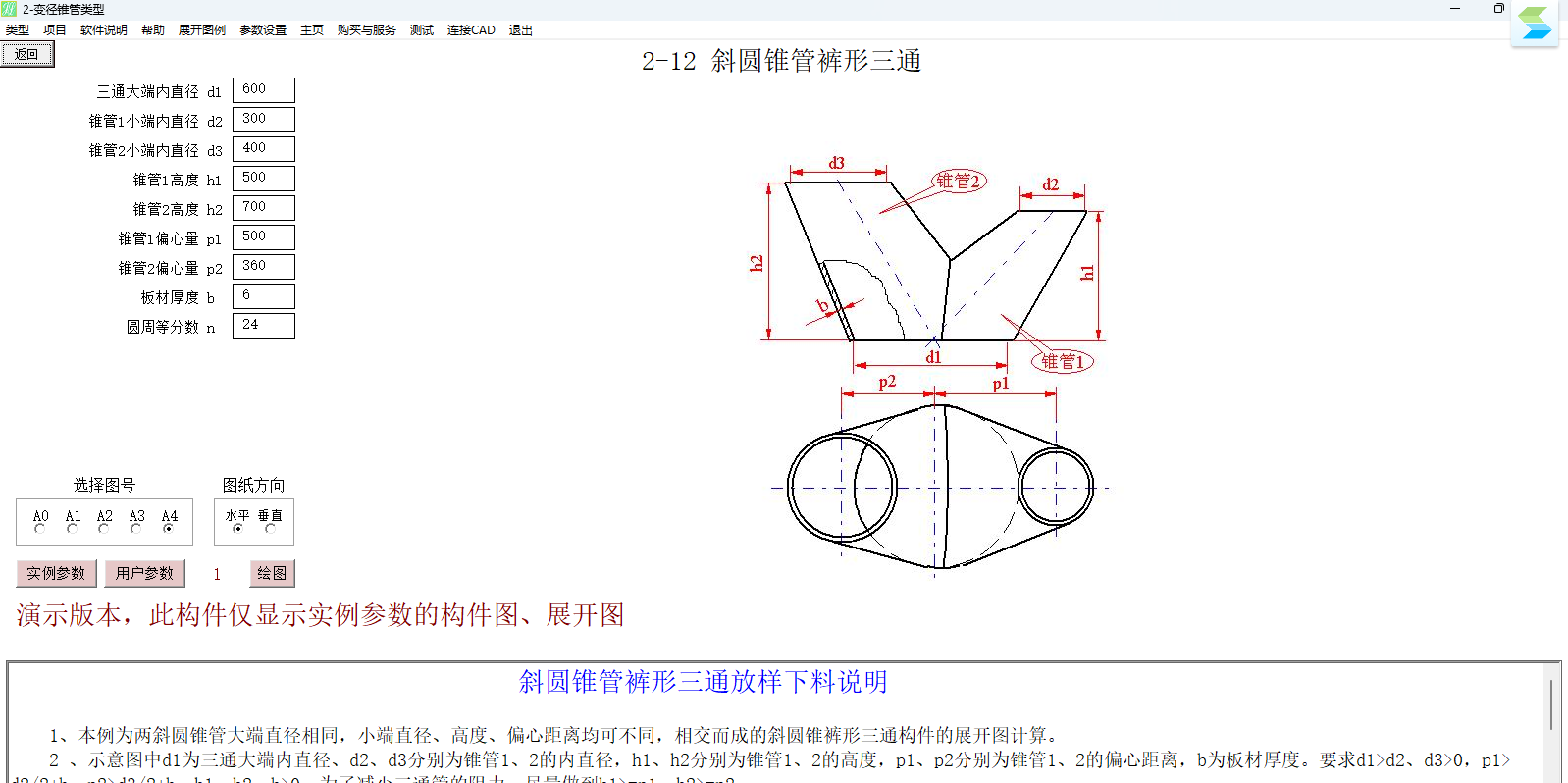

　　4、自动生成图形

　　用户输入构件尺寸参数后，按《绘图》即自动生成构件图和展开图，并自动标注各种相关尺寸，用户可根据需要调整图幅、图形、字号的大小，填写标题栏内容，确认后即可打印输出。

　　5、可调用AutoCAD画展开图

　　AutoCAD是目前世界上最流行的绘图软件，可与各种数控设备衔接。本软件在展开图界面可直接打开2002～2009版本的AutoCAD软件，在该软件上画出相应的展开图并进行标注，展开图的轮廓线为多段线，曲线部分全部拟合为光滑的弧线，可以输出到数控切割机下料，完成钣金下料的自动化操作。还可以在CAD上进行二次绘图，按用户的标准和习惯输出所需图纸。

　　6、展开图有两种标注方式

　　为了方便各种用户的需要，展开图的数据有两种标注方式。一种是传统的长度标注方法，便于人工在板材上直接下料;另一种是坐标标注方法，以展开图上某一点为原点建立直角坐标系，每一个下料点都用文本文件标注其坐标，方便输入到各种绘图软件中，并可减少积累误差。

　　7、加边功能

　　为了方便用户使用咬边方式加工金属构件，增加了加边功能，在坐标标注展开图状态下，点击‘加边’按钮，在弹出的窗口中选择“与边线垂直增加宽度”，输入需要增加的折边宽度和起始、结束坐标序号，点击‘确认’即可得到加边后的展开图。如果要修改加边数据，可选择“恢复原来坐标值”，再点‘确认’按钮，恢复为原来的展开图，再重复前面选择和输入参数动作，即可获得新的加边展开图。每个构件可输入10段加边曲线，以满足不同构件的要求。

　　对于CAD版本，如果对加边的曲线需圆滑连接，还可输入需拟合的曲线序号，拟合后的曲线是由多段圆弧光滑的连接，如果不拟合的线段点与点之间则是直线连接。

　　8、有相交方式的选择

　　为了方便用户的各种加工和输入参数习惯，特增加了一些选择功能。对于相交构件，有‘插入’和‘骑马’两种相交方式可选择;对于圆管对接构件，有‘板材中径’和‘修正半径’两种计算方式选择，可减少对接焊缝的宽度，提高构件的加工精度。

　　9、有板材下料和成品管下料方式的选择

　　在加工圆管类构件时，有的用户是在板材上下料，然后用卷板机把钢板卷制成圆管，有的是在事先卷制好的圆管或者购买的成品圆管上用样板下料后包在圆管上画线下料。为适应不同用户的要求，软件在全部圆管类构件增加了‘板材下料’和‘成品管下料’两个选择按钮，可供客户根据不同的要求选择。

　　10、其它功能

　　为了方便用户计算用料，核算成本，软件设有计算展开图的面积的功能，在坐标图的上方，显示有当前展开图的面积;另有部分构件，根据客户的不同要求，以及同一种构件的不同做法，分别设置了不同的参数输入方法、大型不可展曲面的不同下料方法、各种蜗壳的不同加工方法，有无补强板等功能的选择，能适应不同客户的各种需求。以上各种选择框都是在输入参数界面的左下方，请各用户注意选择后再绘图，避免出现展开图不符合要求的情况。

　　适用范围

　　第一种方法是剪一个一百宽的料，用折弯机这一道弯，记住板厚。加减系数便出来了，试三次取中数即可。这是最简便的方法。

　　可以学习PROE。CAXA软件，哪里有自动展开功能。不过系数还要靠前面试出来。

　　由公式可以计算，不过不好记，给大家列一个常用系数吧

　　板厚 系数 (毫米)

　　1， 1.6-1.8。

　　1.5， 2.4-2.6。

　　2.0， 3.3-3.5。

　　2.5， 4.2-4.5

　　3.0， 5.0-5.3 。

　　(系数会随你折弯下摸所用的槽宽的大小变化)仅供参考。

　　公式的话L=pa/2*r+y*T比较准确。

　　用 catial三维软件构造，软件本身有展开的功能

　　展开尺寸-L;折弯角-β;厚度-T;半径-R

　　1。0°≤β≤90°

　　L=A+B-2(R+T)+(R+T/3)*(180-β)∏/180

　　2.β=90°

　　L=A+B-0.429R-1.47T

　　3.90°≤β≤150°

　　L=A+B-2(R+T)tan[(180-β)/2]+(R=T/2)(180-β)∏/180

　　4.150°≤β≤180°

　　L=A+B
