  学习cad软件，却不清楚修改块的操作步骤，伙伴们快去下文学习学习cad修改块的简单教程吧。

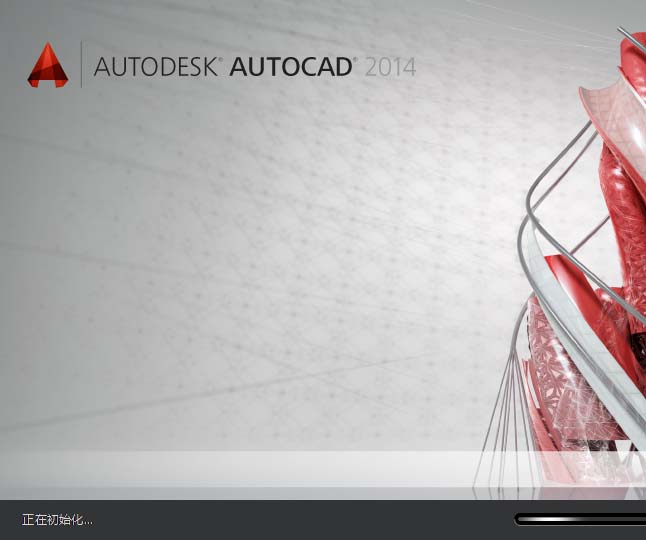

  1、首先运行AutoCAD 2014 - 简体中文 (Simplified Chinese)软件，打开所需修改的文件。

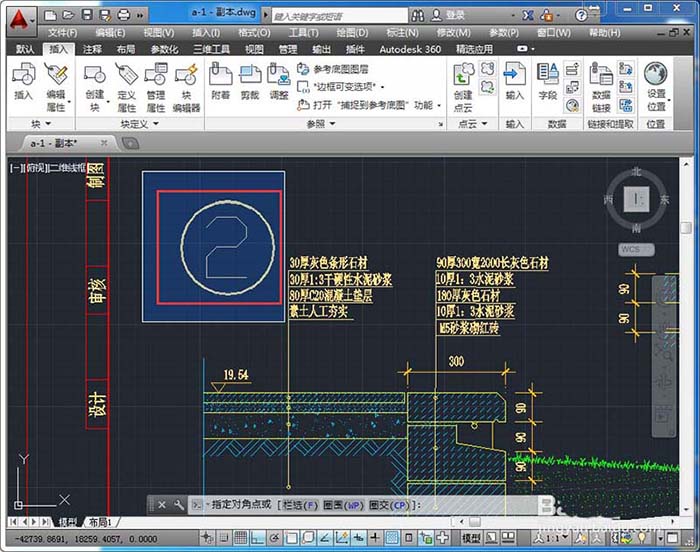

  2、载入文件后，用鼠标框选所需修改的图块。

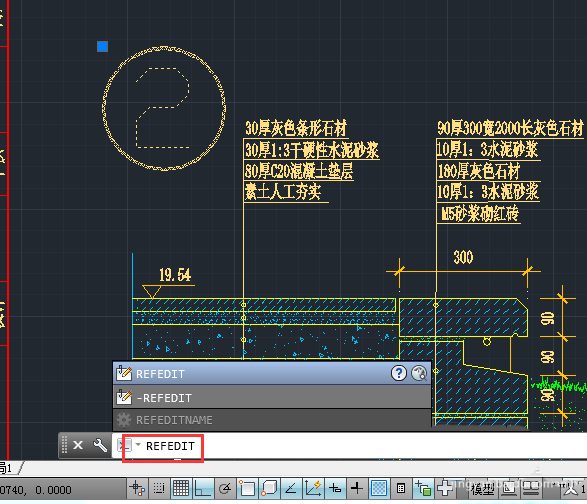

  3、接着在命令行中输入“Refedit”并按回车键，然后在绘图区中选择图块。

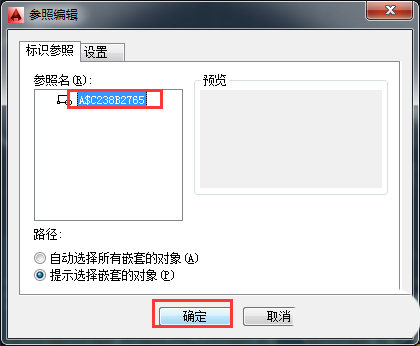

  4、在【参照编辑】对话框中，选中当前图块，单击【确定】按钮。

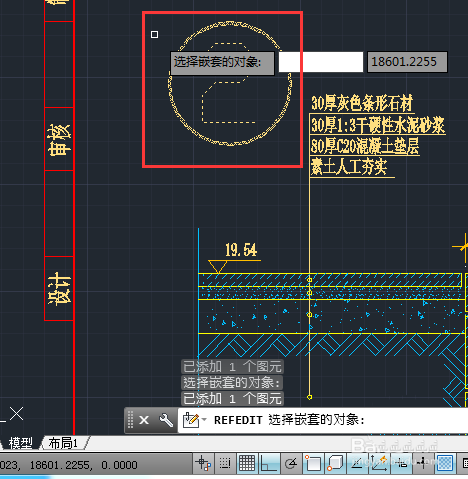

  5、选择图块中所需修改的图形，按回车键，即可对其进行更改。

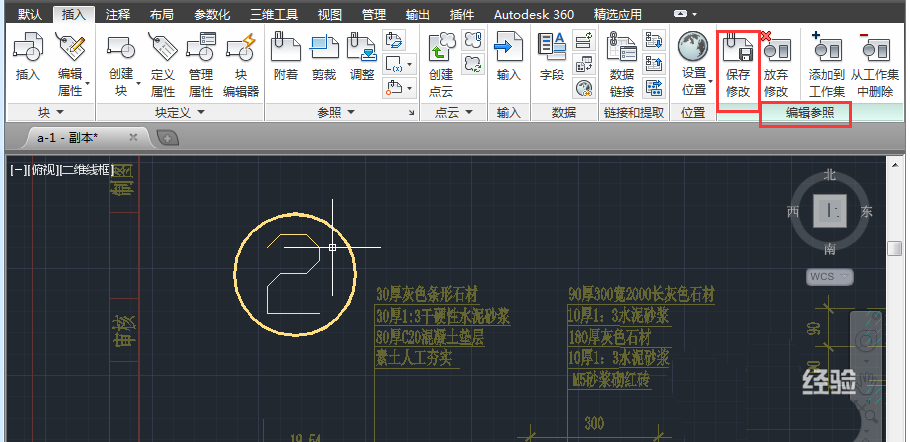

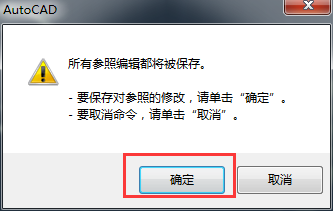

  6、修改完成后，在菜单栏选择【编辑参照】》【保存修改】选项，在打开的提示框中，单击【确定】按钮，即可完成操作。

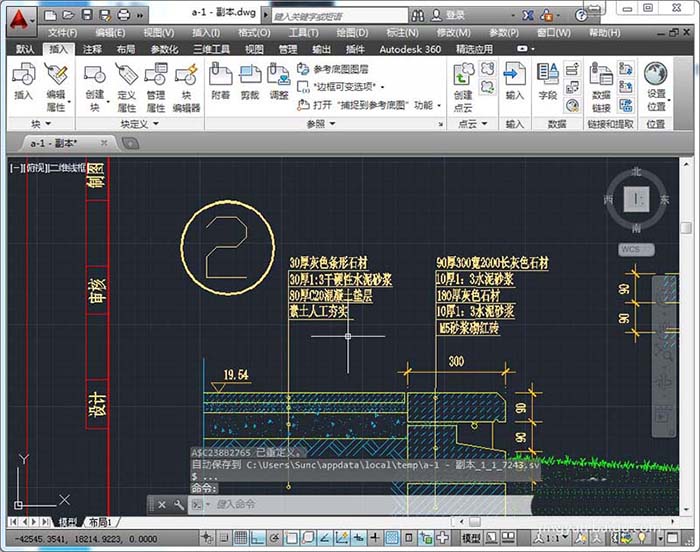

  7、最终效果如图所示。

  上面就是小编带来的cad修改块的简单教程，大家都学会了吗?
