如何在AutoCAD绘图时设置对象捕捉?

来源:天极下载 时间:2017-06-05 11:03:44 作者: anna

  本教程主要讲解了如何在AutoCAD绘图时设置对象捕捉?操作起来是很简单的,想要学习的朋友们可以跟着小编一起去看一看下文,希望能够帮助到大家。

  cad绘图设置对象捕捉的方法

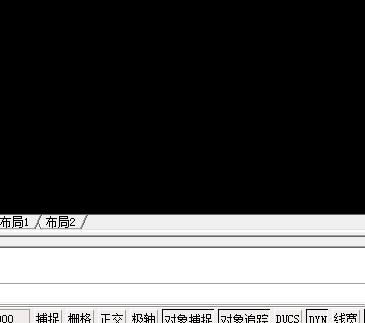

  打开CAD,直接在页面的最下方有对象捕捉和对象追踪。

CAD绘图怎样设置对象捕捉   三联

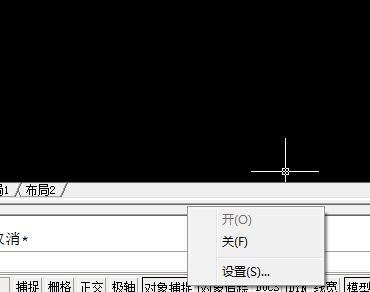

  把鼠标放在对象捕捉或对象追踪上,点右键出现“设置”。

cad中是怎么设置捕捉点的_cad捕捉点设置方法

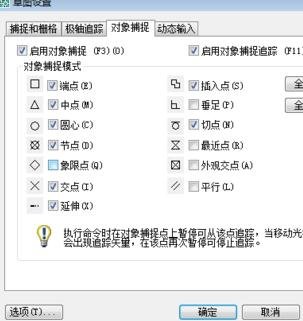

  点“设置”,弹出“草图设置”对话框。

cad中是怎么设置捕捉点的_cad捕捉点设置方法

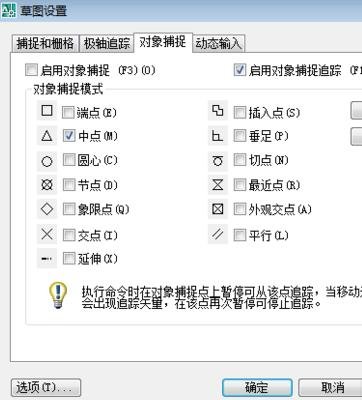

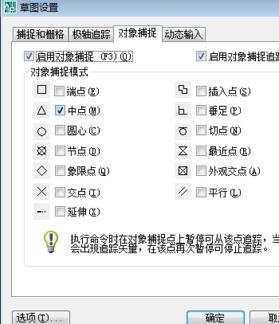

  例如在“草图设置”中的“对象捕捉”在中点前打上勾,然后点确定。

cad中是怎么设置捕捉点的_cad捕捉点设置方法

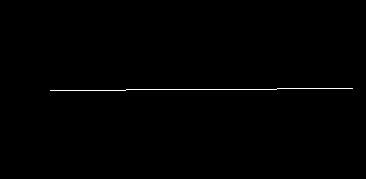

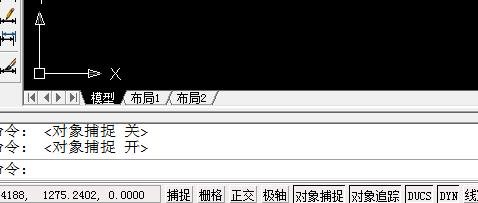

  用快捷键“l”,画一条直线,然后打开“对象捕捉”。

cad中是怎么设置捕捉点的_cad捕捉点设置方法
cad中是怎么设置捕捉点的_cad捕捉点设置方法

  如果以这条直线的中点再垂直画一条直线,当断点接近中点的时候,就会出现中点的标志。

cad中是怎么设置捕捉点的_cad捕捉点设置方法

  也可以直接在提示框中输入“se”或“ds”快捷键,然后确定,就会出现步骤2.

cad中是怎么设置捕捉点的_cad捕捉点设置方法
cad中是怎么设置捕捉点的_cad捕捉点设置方法

  以上就是如何在AutoCAD绘图时设置对象捕捉的全部内容了,大家都学会了吗?
