AutoCAD 2010中多重引线看不到箭头怎么办?

来源:天极下载 时间:2017-05-12 09:06:30 作者: anna

  想知道AutoCAD 2010中多重引线看不到箭头怎么办?以下就是小编给大家整理的教程,赶紧来看看吧,希望能帮助到大家哦!


  方法/步骤

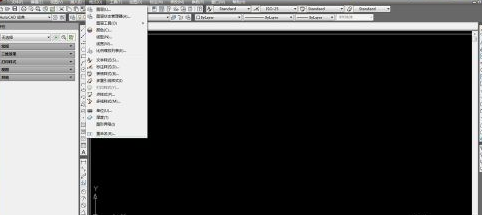

  1、AutoCAD2010及以上版本的“多重引线”在菜单栏中找到“格式”,下拉菜单中有“多重引线样式”,进入“多种引线管理器”中设置。

  AutoCAD2010及以下版本的普通“引线”则是在“格式”,下拉菜单中有“标注样式”,进入“标注样式管理器”中设置。

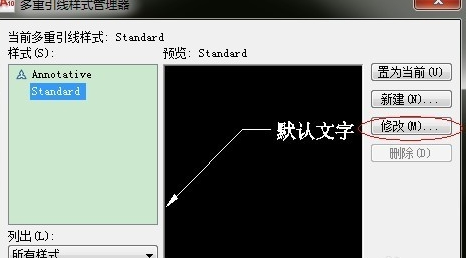

  2、多重引线:在“多重引线样式管理器”中选择当前你所用的的引线样式点击“修改”。

  引线:在“标注样式管理器”中选择当前你所用的的引线样式点击“修改”。


  3、“多重引线样式管理器”进入所选样式后在“引线格式”中查看“箭头符号”是否为“无”,改选为你需要的符号大小即可。

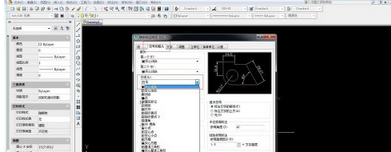

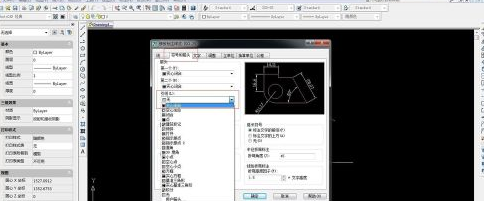

  “标注样式管理器”进入所选样式后在“符号和箭头”中查看“引线”是否为“无”,改选为你需要的引线即可。


  注意事项

  注意:修改“引线”箭头大小?是标注和引线一起修改的

  以上就是AutoCAD 2010中多重引线看不到箭头怎么办的全部内容了,大家都学会了吗?
