怎么在excel2016中制作九宫折线图？excel2016制作九宫折线图的方法

  怎么在excel2016中制作九宫折线图？相信对于刚接触excel的小伙伴来说还有一定的难度，下面感兴趣的小伙伴就和小编一起来学习一下excel2016制作九宫折线图的具体方法吧！

  方法/步骤

  1、原始数据见下图上半部分。

  设置辅助数据：

  (1)B\\E\\H组数据分别加200，C\\F\\I组数据分别加400;ABC为一组，DEF为一组，GHI为一组，按下图分布位置放置。

  (2)边框线数据为200、400、600，如图，其它空格直接填上“#N/A”。

  (3)X轴数据和Y轴数据分别用于修改X、Y轴刻度值。

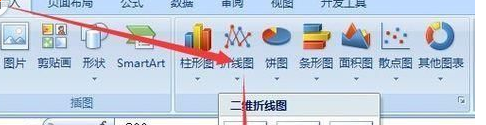

  2、选择数据区域C11:N32，插入带数据标记的拆线图。数据区域一定不要选错，否则不利于后续坐标刻度的修改。

  3、右键X轴，设置坐标轴格式--坐标轴选项--坐标轴标签--选择“无”;同样方法设置Y轴为“无”。删除网格线。

  4、修改Y轴刻度

  右键绘图区域，选择数据--添加--系列名称填入“Y轴”，系列值选择Q11:Q23区域。

  关闭后，右键点Y轴系列，更改系列图表类型，改为带标记的散点图。

  关闭后，右键绘图区域，选择数据，编辑Y轴，X值选择P11:P23区域。

  关闭后，右键Y轴系列，添加数据标签;右键数据标签，设置标签格式，标签位置设置为靠左。

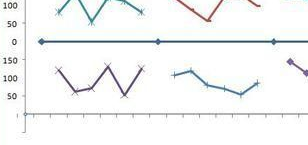

  然后手动修改标签数值，最终修改效果如下图。

  5、修改X轴刻度

  右键绘图区域，选择数据--添加--系列名称填入“X轴”，系列值选择O11:O23区域。

  关闭后，右键X轴系列，添加数据标签;右键数据标签，设置标签格式，标签位置设置为靠下。

  然后手动修改标签数值，修改效果如下图。

  6、设置边框线

  选中“系列1”，布局--误差线--其它误差线选项，显示方向选择负偏差，末端样式选择无线端，误差量选择百分比，填入100。

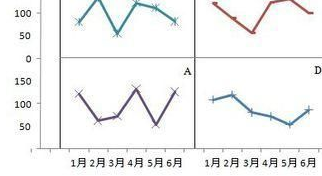

  7、同法设置系列2和系列3的误差线。最终误差线效果如下图。

  8、设置小图标签

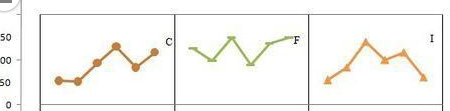

  右键任意2条拆线，添加数据标签，将标签分别移至小图右上角，并修改数值。将多余的3个标签删除;删除右侧图例。最终效果如下图。

  (可根据需要设置坐标轴标题)

  注意事项

  数据区域不要多选和少选。

  以上就是怎么在excel2016中制作九宫折线图的全部内容了，大家都学会了吗？
