CAD什么情况下会需要画圆弧

在CAD绘图中,当需要绘制带曲线轮廓的图形时通常会用到圆弧工具。比如建筑设计里的拱形门窗、机械零件的圆角结构、园林景观中的弧形步道等,这些场景都需要通过圆弧来呈现平滑的曲线造型。此外,绘制圆形符号、拼接创意图形时也常用到圆弧,它能精准控制曲线参数,让图纸既符合设计规范又更美观专业。

浩辰CAD看图王PC版圆弧绘制操作指南

浩辰CAD看图王PC版圆弧绘制操作指南

提示:当前教程所对应的浩辰CAD看图王PC端版本为2025最新版V9.2.0。

1.三点

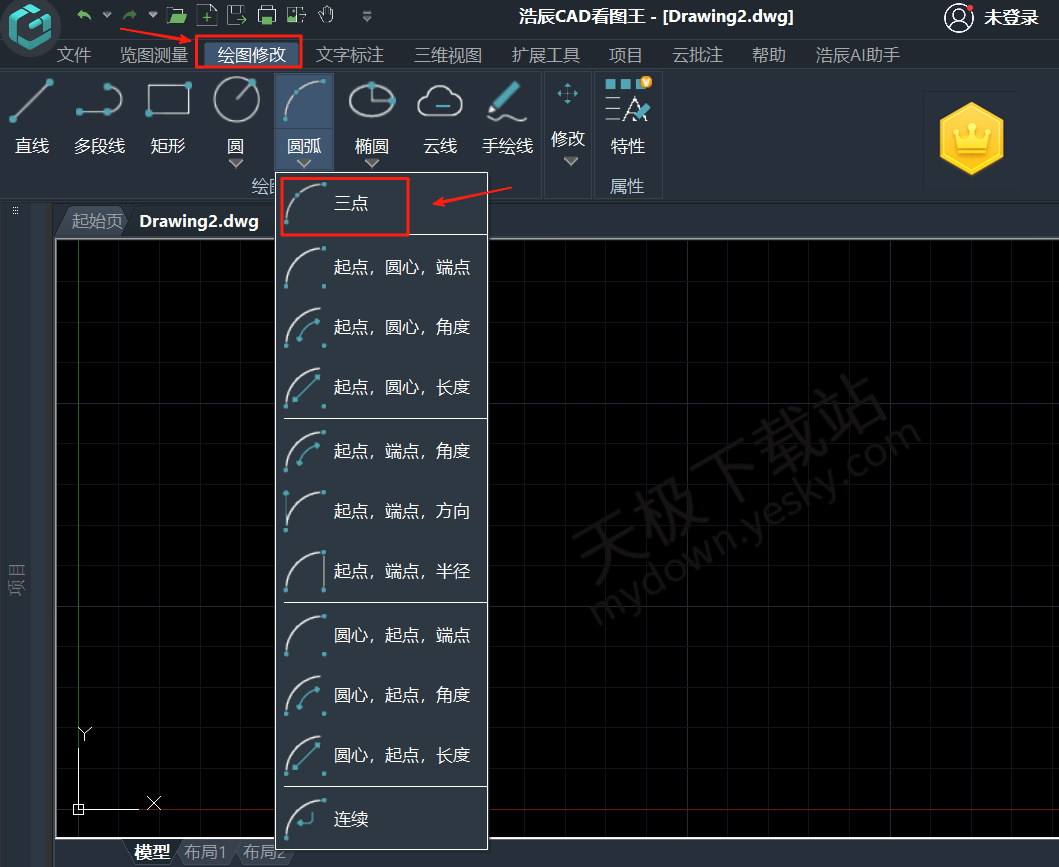

●首先点击首页上方【绘图修改】,找到【圆弧】,选择【三点】。

浩辰CAD看图王PC版圆弧绘制操作指南

●指定圆弧的起点,然后选择第二个点,最后确定第三个点。

浩辰CAD看图王PC版圆弧绘制操作指南

2.起点,圆心,端点

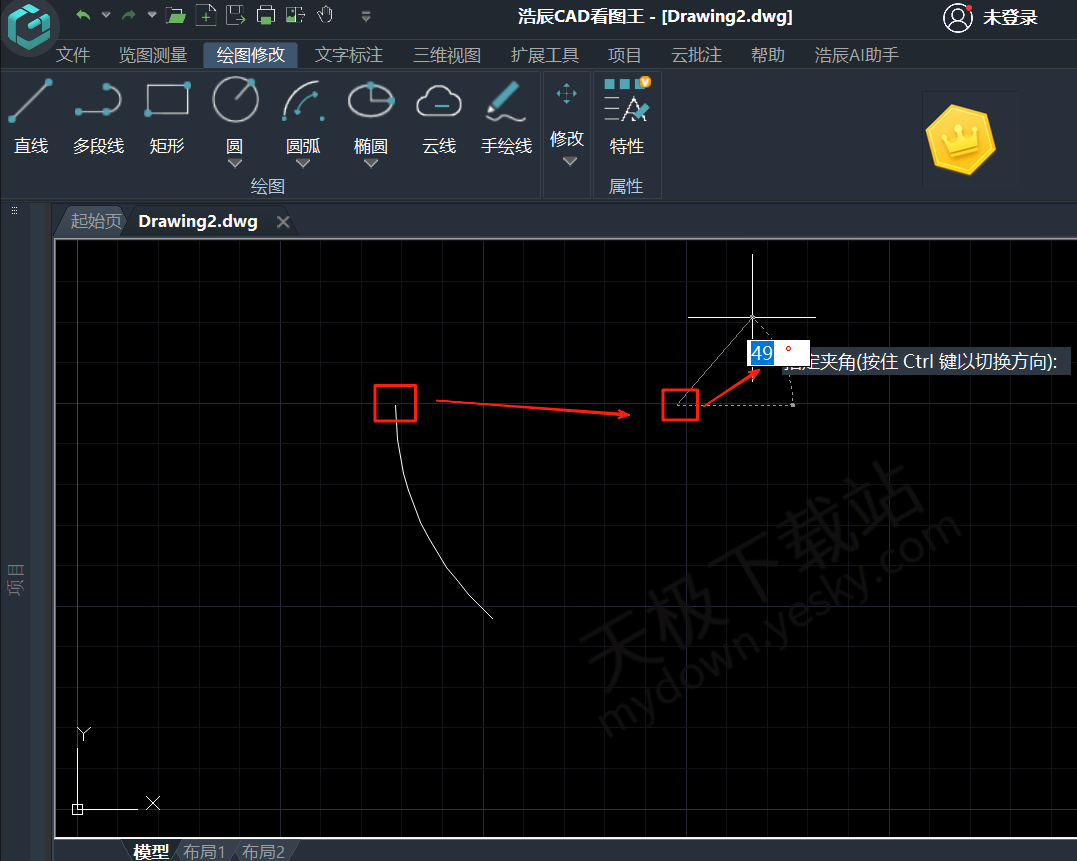

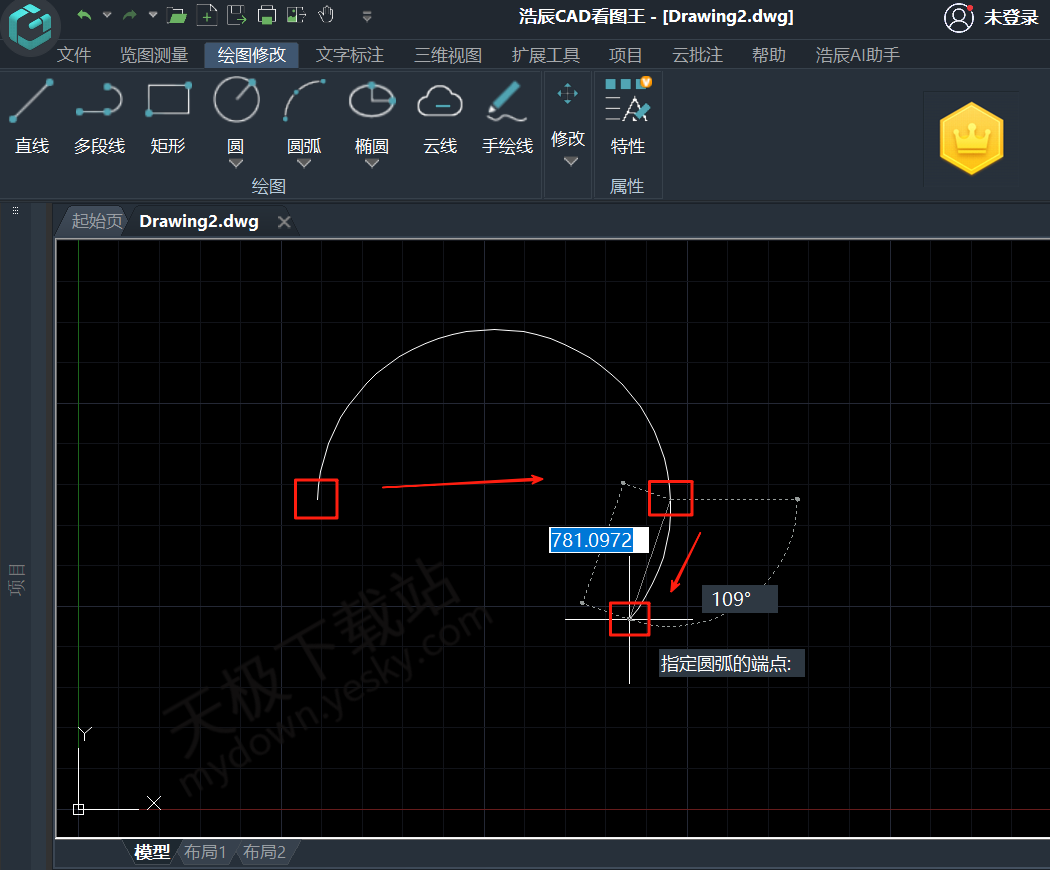

●在【圆弧】下拉菜单中选择【起点,圆心,端点】,指定圆弧的起点,然后选择圆弧的圆心,最后手动指定,或输入角度来确定圆弧的终点。

浩辰CAD看图王PC版圆弧绘制操作指南

3.起点,圆心,角度

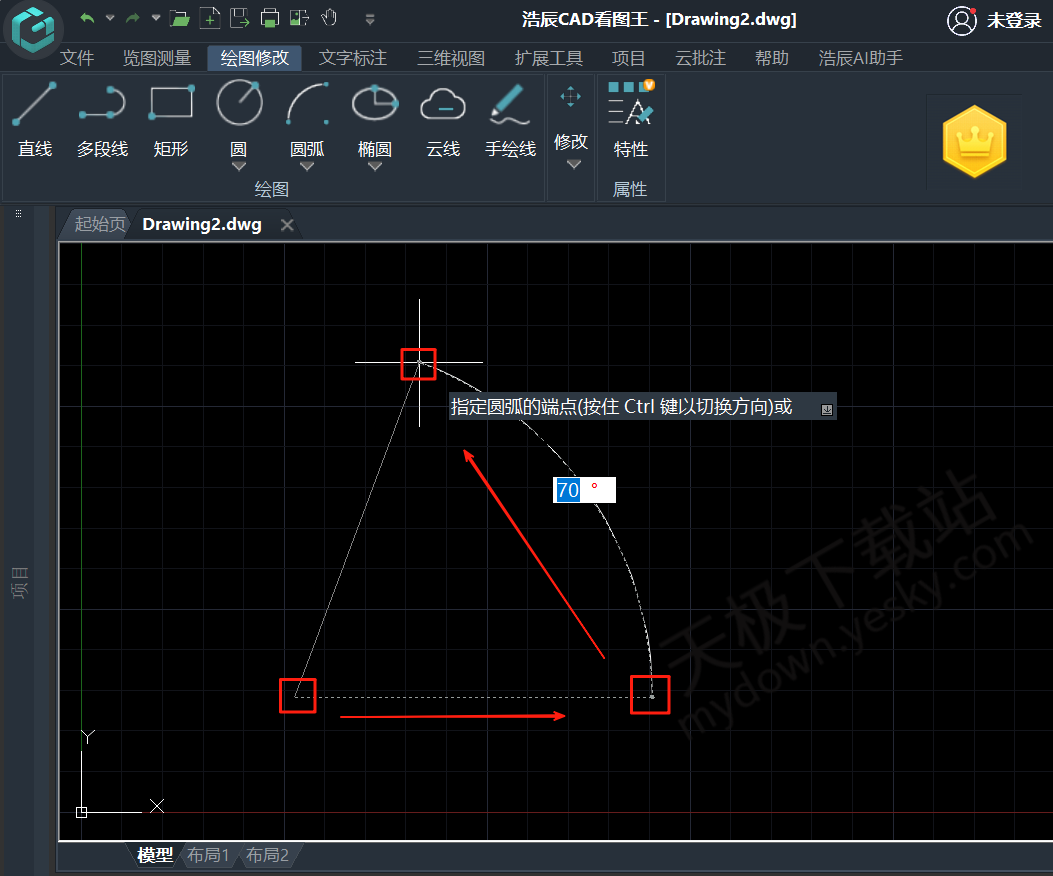

●在【圆弧】下拉菜单中选择【起点,圆心,角度】,指定圆弧的起点,然后选择圆弧的圆心,最后输入圆弧的角度,点击【Enter】键。

浩辰CAD看图王PC版圆弧绘制操作指南

4.起点,圆心,长度

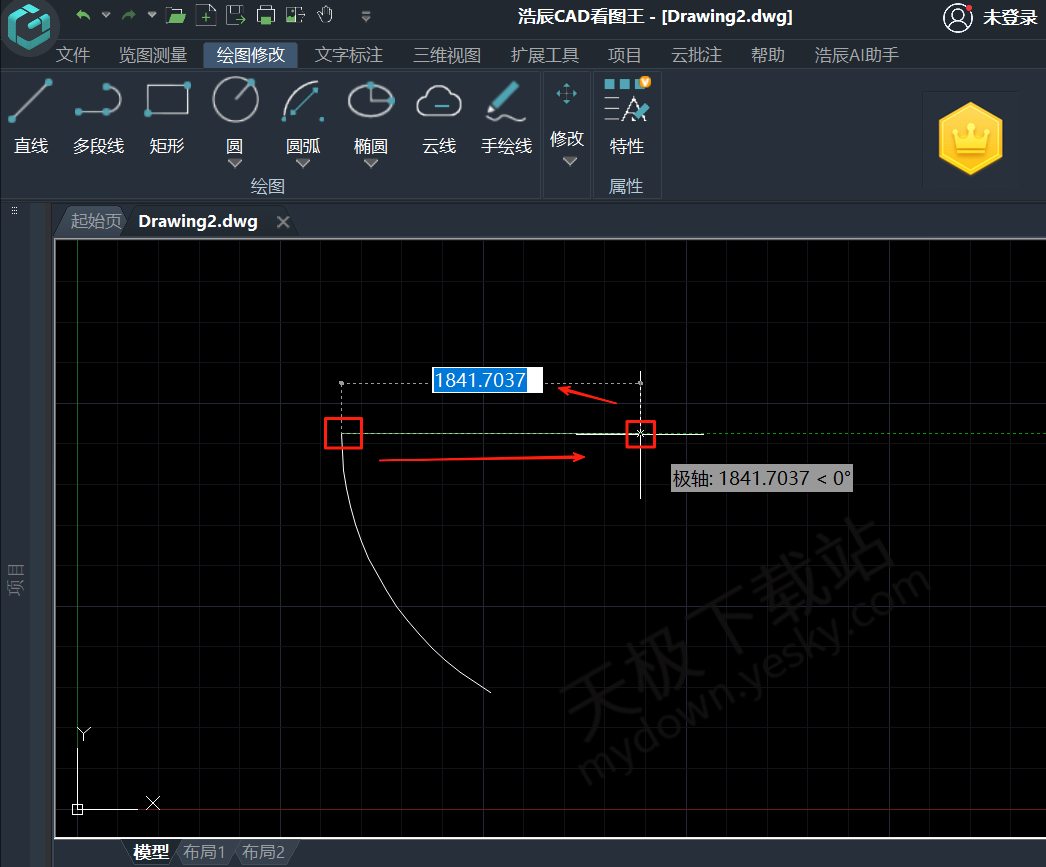

●在【圆弧】下拉菜单中选择【起点,圆心,长度】,指定圆弧的起点,然后选择圆弧的圆心,最后输入圆弧的弦长,点击【Enter】键。

浩辰CAD看图王PC版圆弧绘制操作指南

5.圆心,起点,端点

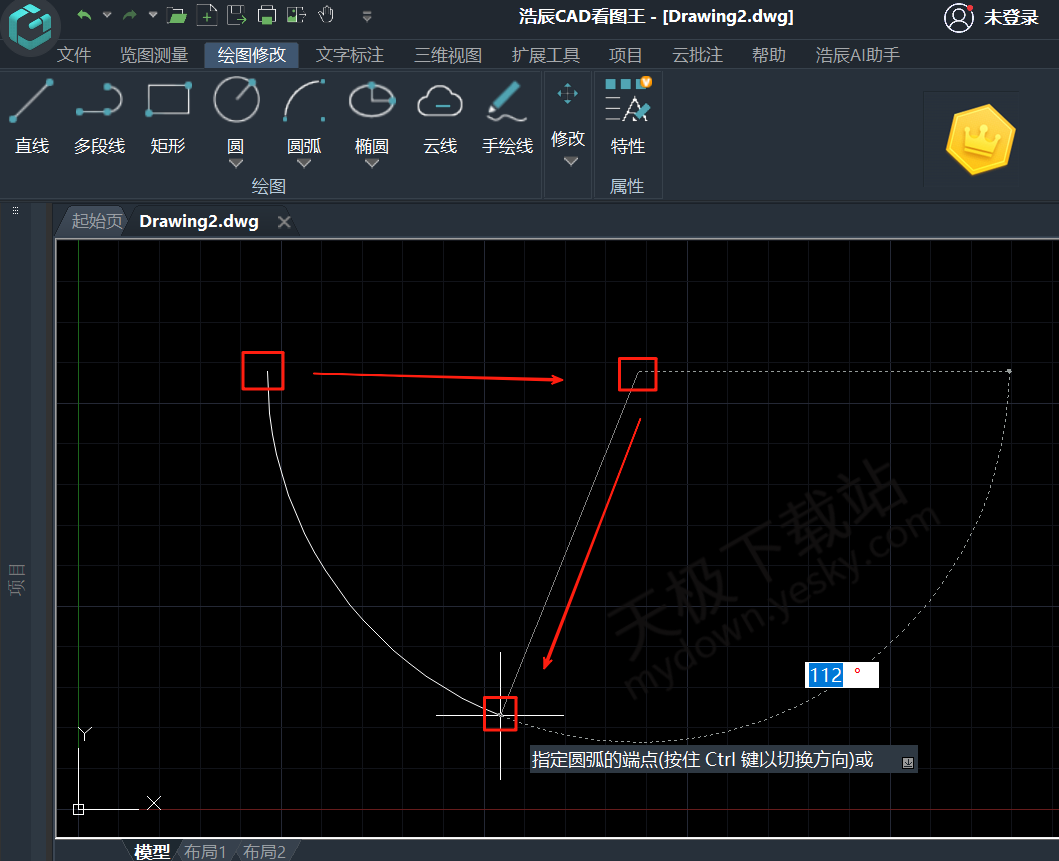

●在【圆弧】下拉菜单中选择【圆心,起点,端点】,先指定圆弧的圆心,然后确定圆弧的起点,最后选择圆弧的终点。

浩辰CAD看图王PC版圆弧绘制操作指南

浩辰CAD看图王PC版圆弧方向怎么变

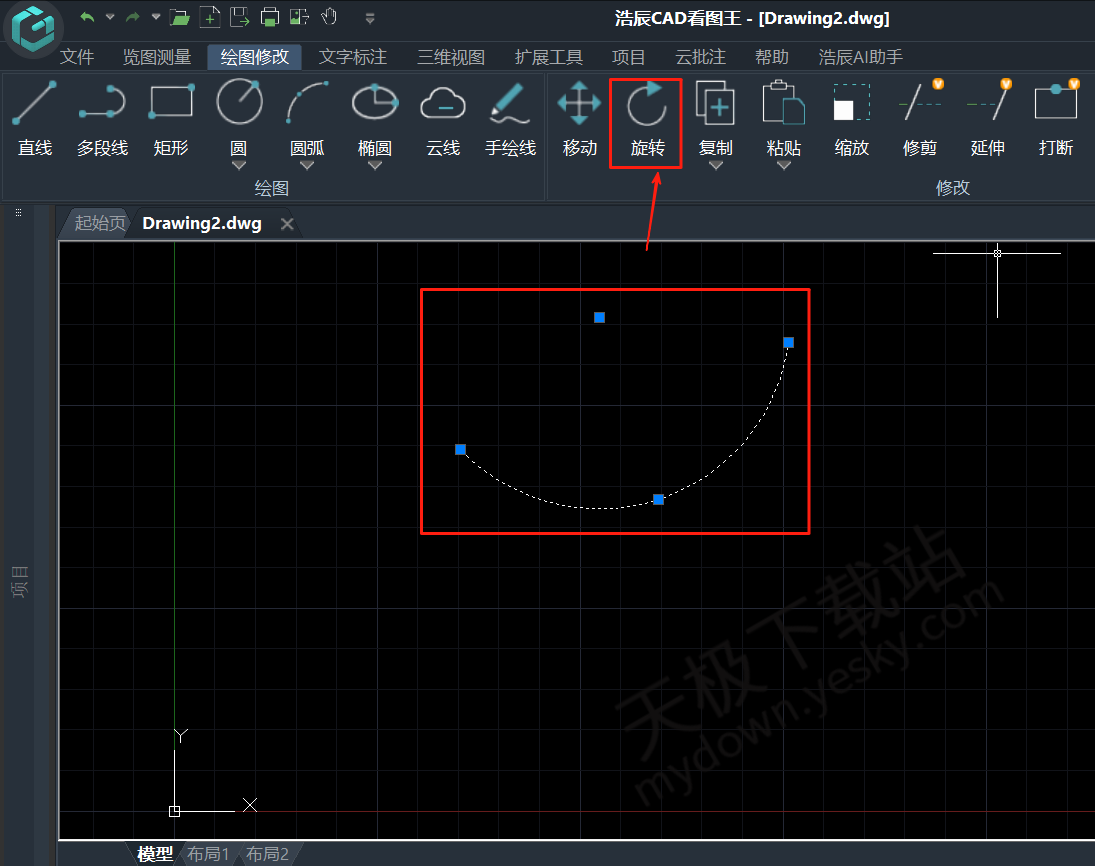

1.鼠标选中需要改变方向的圆弧,点击上方【旋转】选项。

浩辰CAD看图王PC版圆弧绘制操作指南

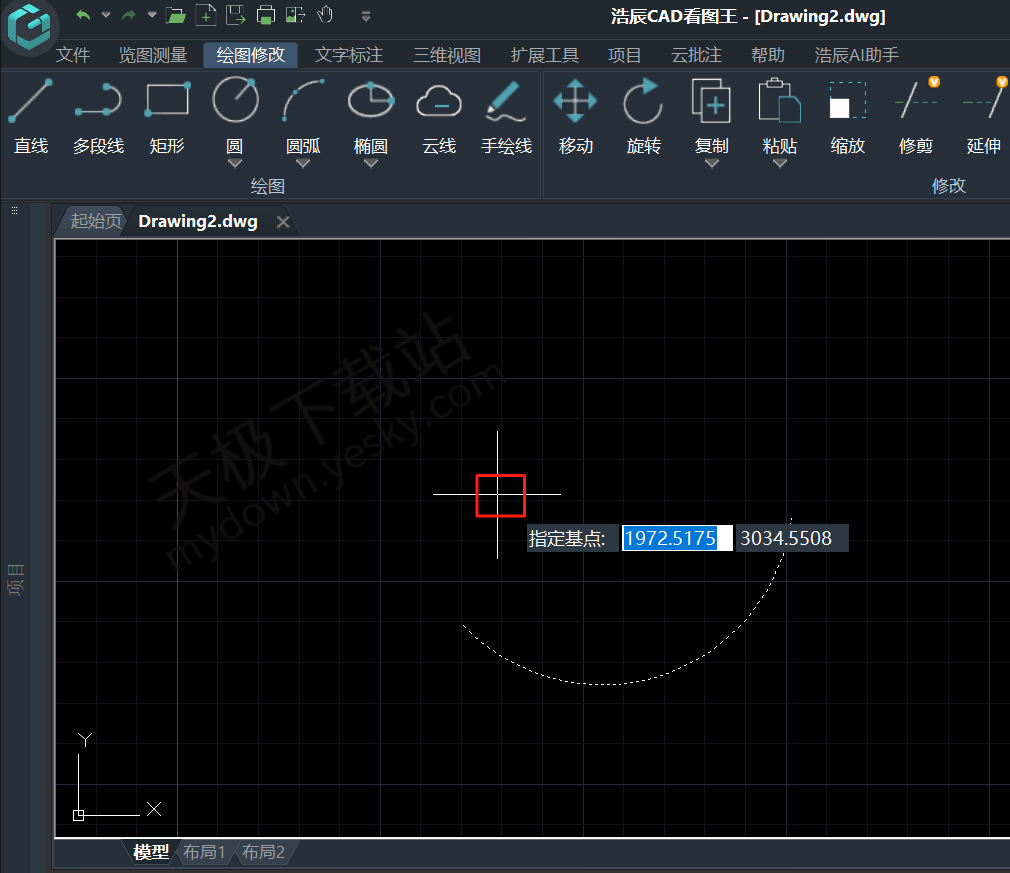

2.在图中选择一个基点。

浩辰CAD看图王PC版圆弧绘制操作指南

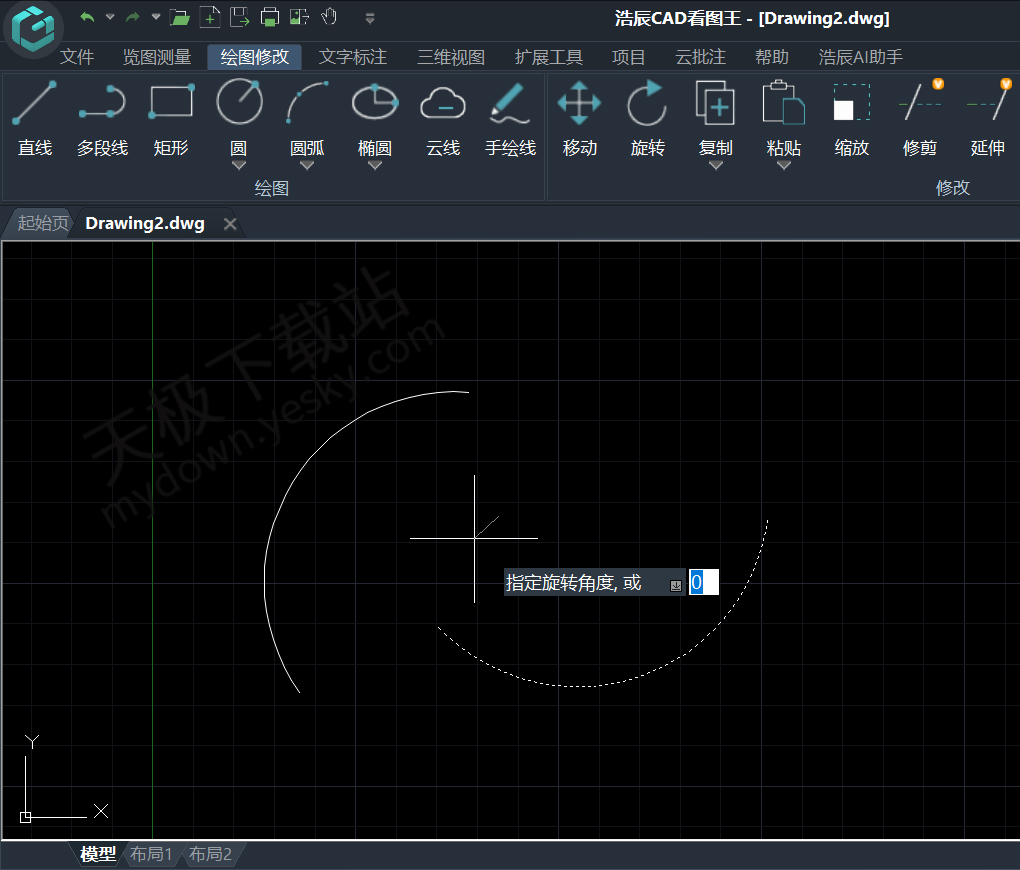

3.用鼠标滑动来确定旋转的角度,确定后点击鼠标左键即可。

浩辰CAD看图王PC版圆弧绘制操作指南
