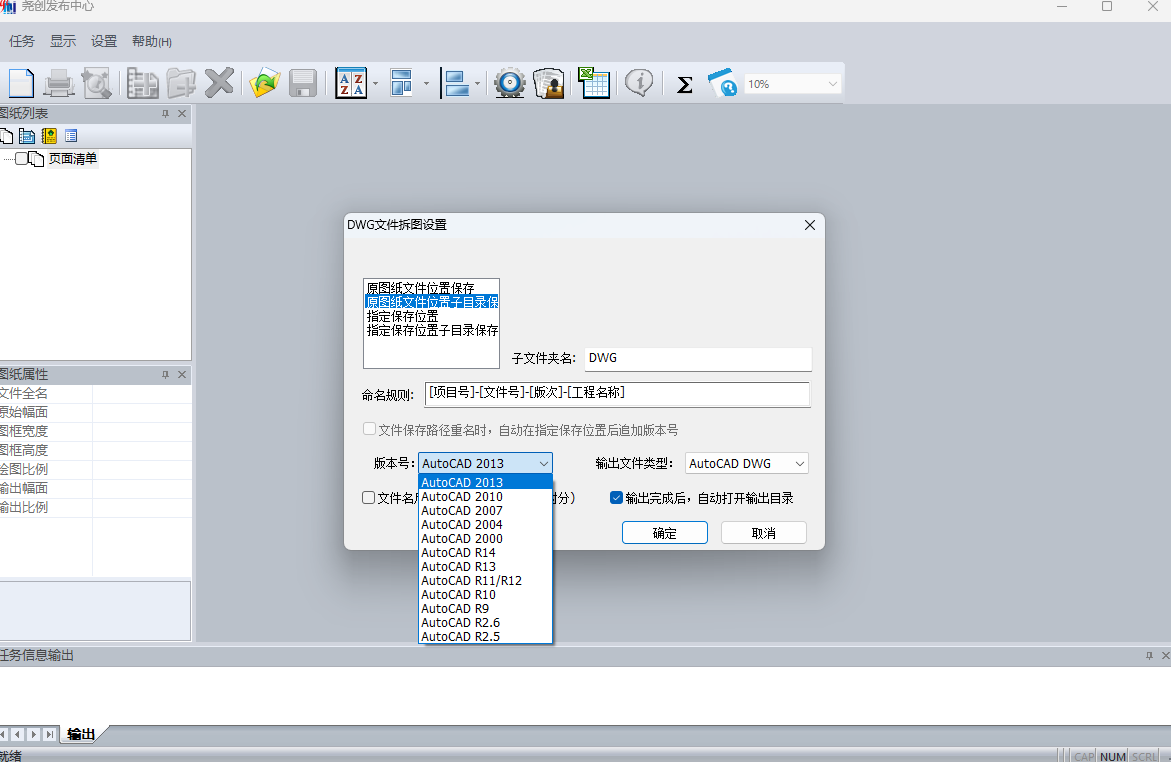

1.支持批量CAD图纸拆分
通常设计人员习惯于在一个文件中，绘制一个项目/产品的所有图纸，产品设计完成后，往往需要将项目的每张图纸，单独拆分到一个文件中保存，同时生成每张图纸的PDF文件以及PLT文件，尧创发布中心支持自动识别一个文件中的所有的图纸，并能够将含有多张图纸的文件拆分到指定版本的单独的文件中，同时，为每张图纸输出单独的PDF 和 PLT文件。
支持使用从图纸中提取的信息，支持使用提取的信息命名新拆分出来的图纸，例如，使用图纸的标题栏(图签)中的名称，代号，版次信息，命名拆分输出的DWG，PDF，PLT文件。
支持指定拆分输出文件的保存位置，支持根据提取的信息，自动形成拆分图纸保存的目录结构，例如，可以用类似产品从总图到部件到零件的层次目录结构，存放拆分的文件。
2.支持批量打印DWG，PDF，PLT文件
支持批量打印AutoCAD DWG/DXF文件
在打印任务中直接添加AutoCAD或其他CAD生成的*.dwg、*.dxf图纸文件，尧创发布中心能够快速、智能地识别图形文件的打印范围(图幅)和比例。

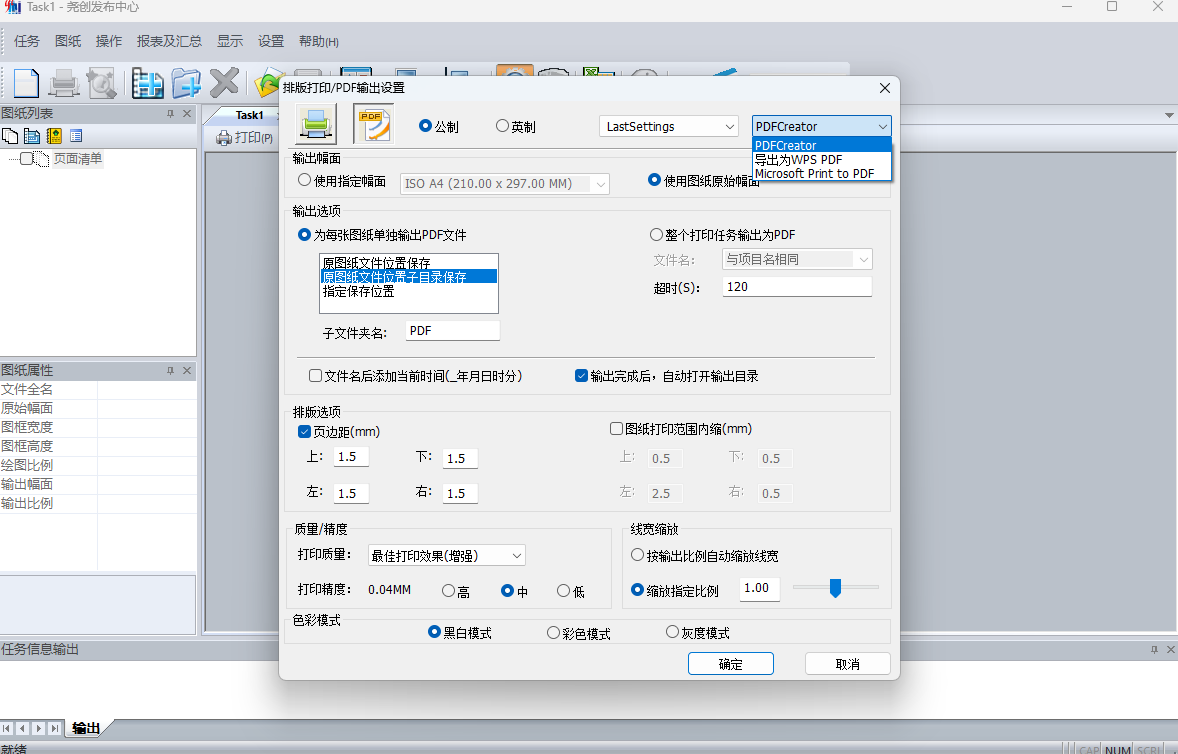

能够将DWG/DXF/PLT文件批量转换成PDF文件
可以将图形文件批量转换成高质量、高精度、具备打印级别的PDF文件格式，完美再现CAD图形文件。方便企业对外文件交流和图纸电子文档的保存。
能够将DWG/DXF文件批量转换成PLT打印文件
设计人员可以将图形文件用尧创发布中心批量转成PLT格式，发往打印室;再由打印室用尧创发布中心加载PLT批量打印，确保图形文件的安。

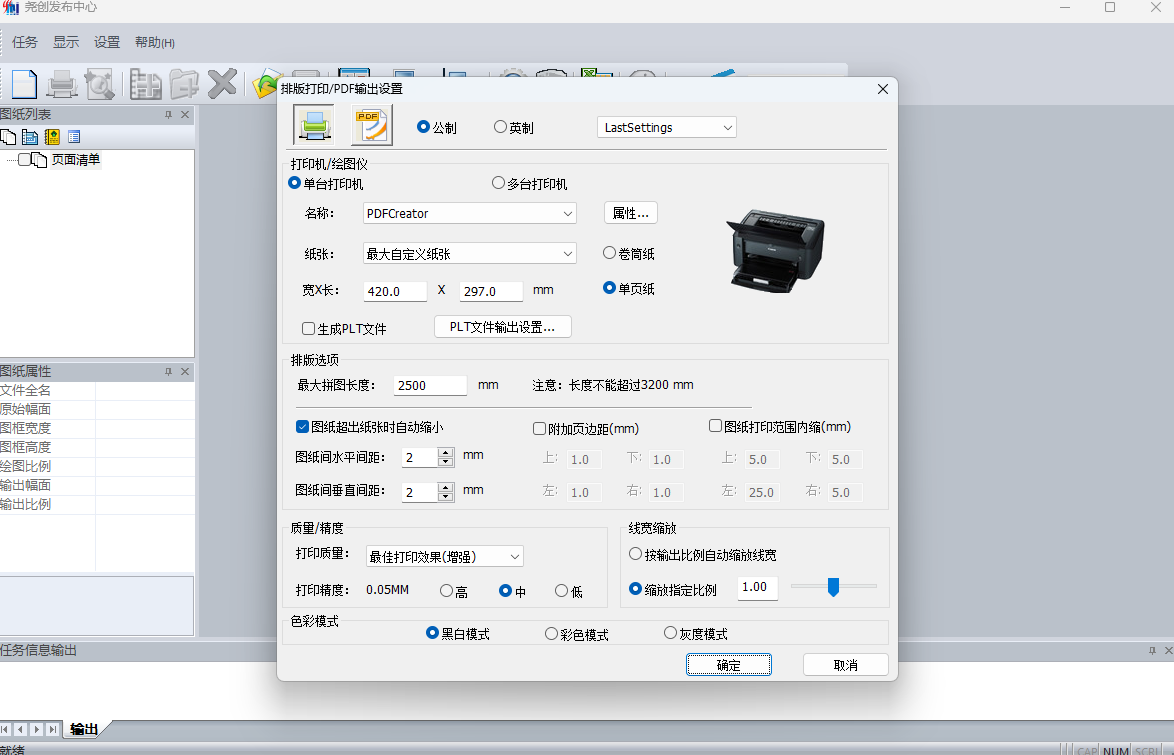

支持打印机单页、连续、批量打印图纸
支持惠普、佳能、精工、奥西等各种类型的打印机，能根据打印机设置的纸张自动缩放图纸和线宽，批量快速地输出完整的图纸内容。
支持绘图仪智能拼图排版打印
最优秀的智能拼图排版算法，可最大限度地节省纸张和耗材。

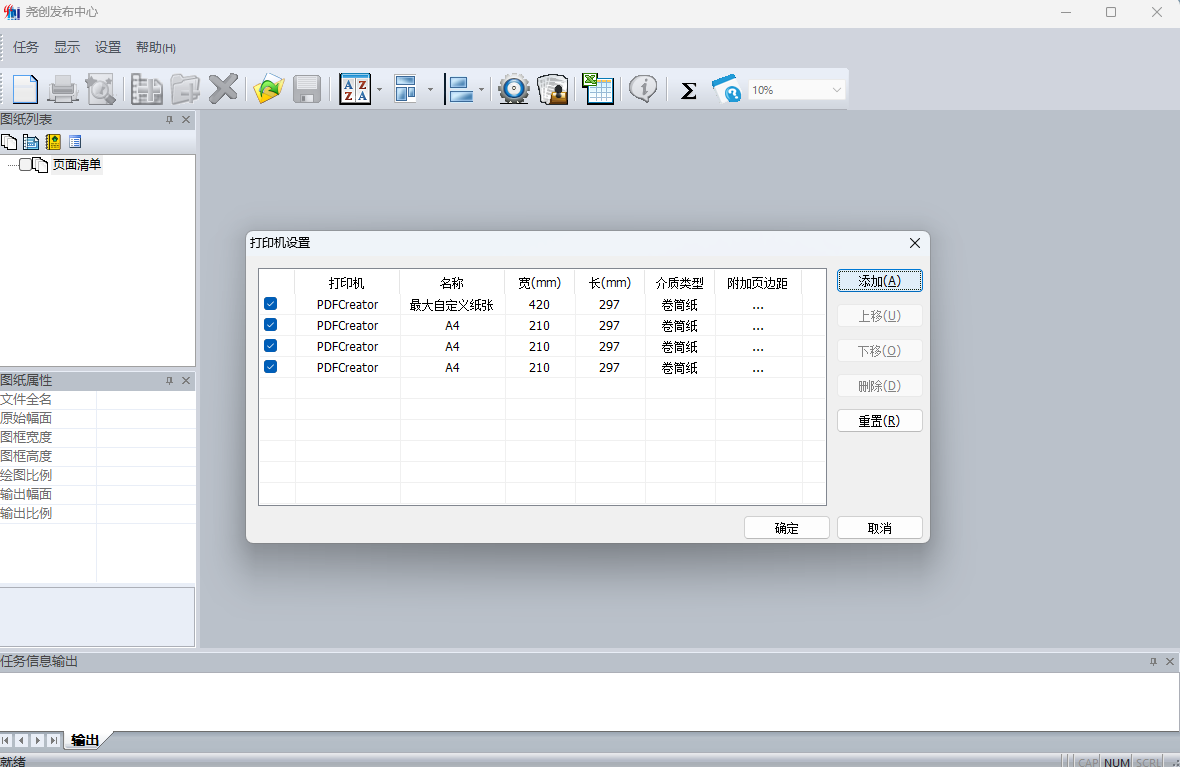

支持同时将不同幅面的图纸分别发送到相应纸张大小的打印机或者打印机的不同纸道中进行打印
系统根据备选打印机阵列中打印机的纸张、介质(单页纸 或 卷筒纸)等参数，自动把打印任务中的图形根据幅面大小进行匹配、分组，进而分发到多台打印机或者一台打印机的不同纸道分别批量打印输出，高效智能。
支持两种单位制：公制(Metric)和英制(Imperial)。
根据待打印图纸所使用的单位制以及当地的绘图习惯，在打印任务中选择公制或者英制单位。
支持智能识别图纸的打印区域(图框)及绘图比例
智能识别图纸的打印区域(图框)和图纸比例，无需逐个打开图形文件，也不需要在CAD中对图纸进行繁琐的打印设置。
支持同时批量打印多个图形文件，也支持一个文件中的多张图纸
单图框文件和多图框文件可同时添加，可混排打印，无需人为区分。
支持目录打印，通过点选目录即将其下的图纸全部选中
支持打印统计：统计纸张的使用量，记录历史任务信息
统计当前任务信息和打印历史记录中的打印时间、图纸的幅面、数量等信息。
支持自定义水印背景文字或图案
可以将企业的徽标(Logo)等图片文件设置成图纸的底纹，也支持自定义文字作底纹，水印文字支持平铺。

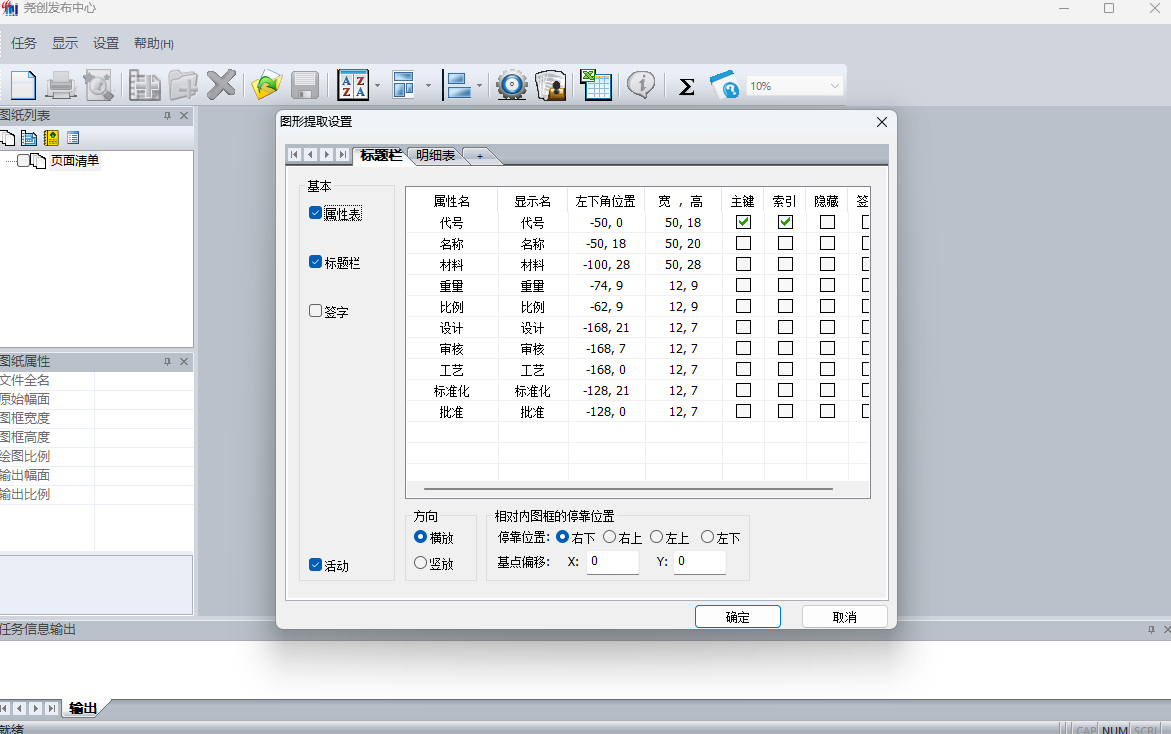

3.支持从DWG文件中直接提取标题栏(图签)，明细表/材料表等任何用户关心的信息
通过简单的配置，尧创发布中心能够智能识别保存在DWG文件中的一张或多张图纸，并从图纸中提取用户希望得到的任何信息，例如图纸标题栏中的“代号”，“名称”，“材料”，“重量”，以及“设计”，“工艺”，“审批”等签名信息。
4.支持以目录树的形式，展示产品或项目的组成结构
根据从产品图纸上提取的信息中的父子关联信息，自动组装产品结构树或项目目录树，并以直观的树形表格的形式显示产品或项目的完整结构，像浏览Windows目录结构般方便的浏览产品和项目的所有设计图纸资料。
5.支持浏览单张图纸的设计细节，支持查询图纸的基本属性及图签属性信息
采用创新的树形表格展示产品结构和项目组成，不仅浏览产品结构方便快捷，而且产品零部件或项目图纸的基本信息，如“代号”/“项目号”，“名称”，“材料”，“重量”，“备注”等信息一目了然，方便进行产品/项目的图纸设计的完整性和一致性的检查。

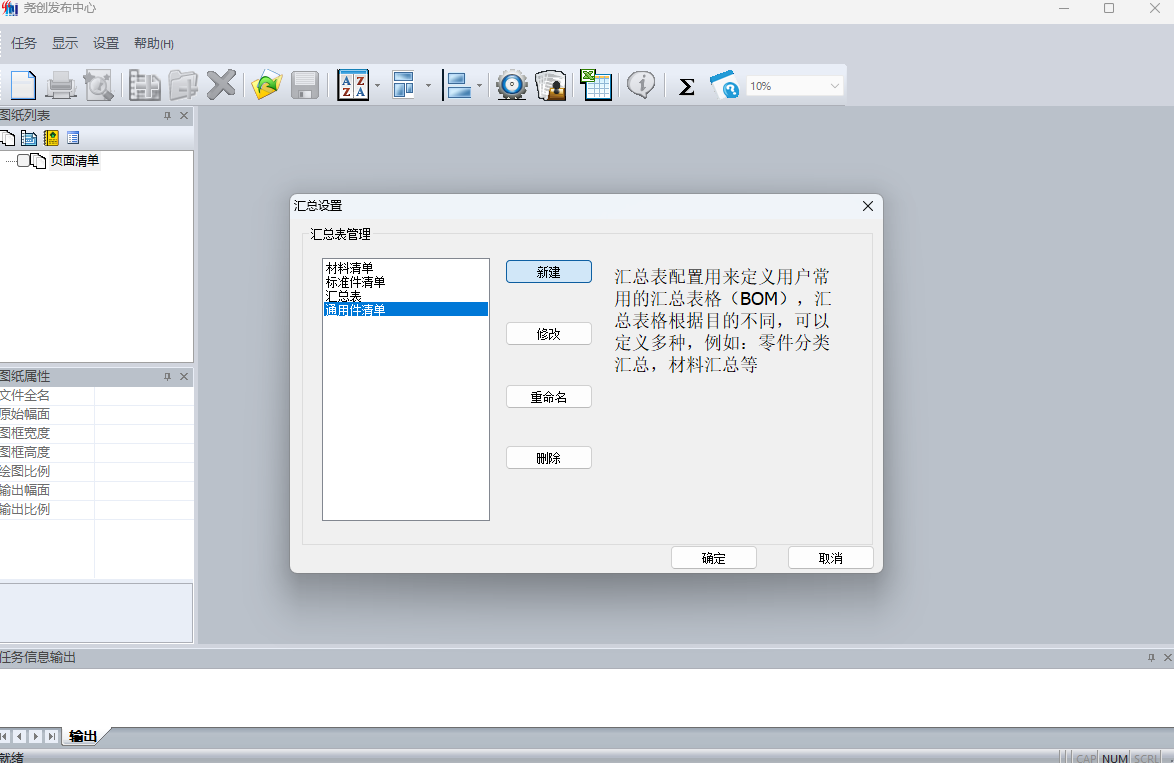

6.支持产品/项目信息的分类汇总
用户可以自己定义各种不同目的的汇总表要求，包括汇总表的名称，内容构成，需要汇总信息字段，汇总计算表达式等，形成固定的配置，系统根据这些配置，从图纸中自动提取关键信息，形成如“图纸清单”，“零件清单”，“材料清单”等汇总表，该功能大大降低了设计人员制作这些汇总表的工作量，同时由于省去了重新抄录的过程，降低了失误的可能性。
7.支持将汇总/统计信息输出为EXCEL表格
用户可以将汇总的结果输出为EXCEL表格，方便用户对汇总表的后期处理。
8.支持图纸的折算幅面计算和显示，支持图纸折算幅面的总计汇总
用户可以自己选择统计图纸的基础幅面，例如，机械行业通常用A4来统计整个产品图纸的折算幅面，而建筑，石油天然气施工项目，通常用A1作为基本幅面单位，统计整个项目的折算幅面。该功能极大的方便了企业进行设计工作量的统计。
9.支持保存当前任务到文件
该功能能够保存当前任务的所有信息，以及任务中引用的文件，方便对项目进行备份管理，方便企业进行设计资料的里程碑式备档存储。
10.提供二次开发接口支持
系统支持基于Automation的自动化接口技术，企业可以通过该接口，完成对软件的所有功能调用，当将发布中心作为服务，供PLM调用时，该接口将极大的减少手工操作的工作量，同时能够能实现许多手工操作不能实现的功能。
系统支持使用 C#，Java，C/C++，VB等几乎所有编程语言。
11.良好的开放性，支持不同行业的应用需求
不同行业的图纸设计规范和形式不同，汇总要求，打印转换要求可能不同，系统通过定义不同行业的需求配置的形式，来满足不同的应用需求，由于支持用户自助定义这些配置，不仅解决了不同行业的应用问题，同时也解决了一个企业中不同专业的特性需求问题，真正实现了零定制开发的高品质产品要求，使得本系统能广泛适用于航天、汽车、机械、电子、锅炉、石化、勘测、电器、纺机等多种行业。
