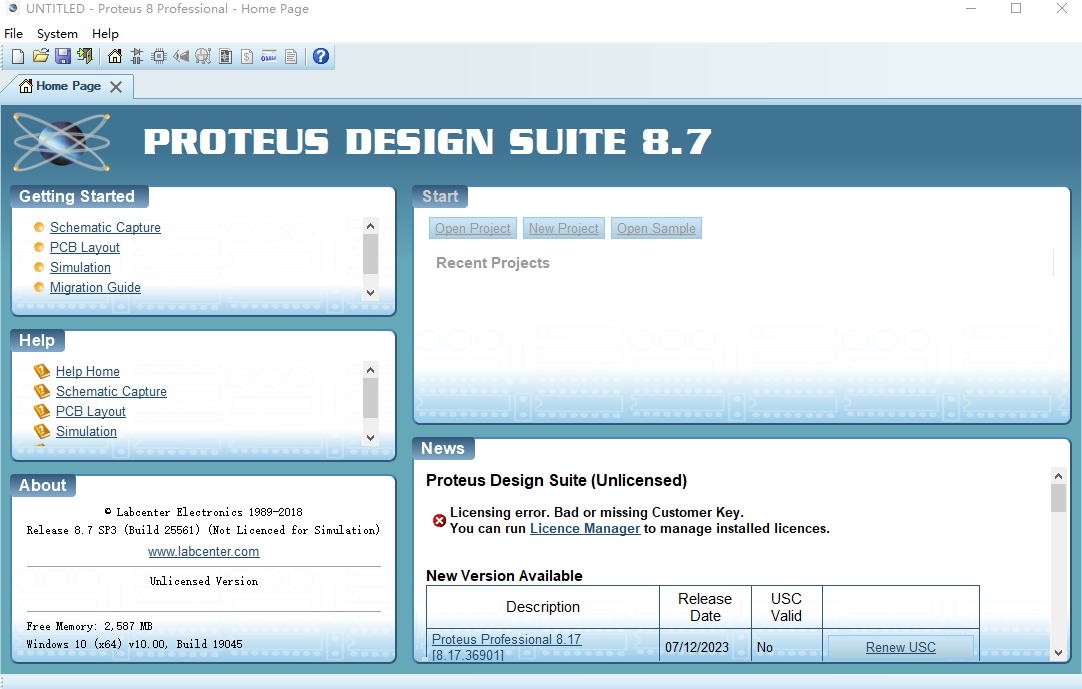

　　      Proteus官方版是将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台。Proteus官方版不仅具有其它EDA工具软件的仿真功能，还能仿真单片机及外围器件，Proteus从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。

　　软件功能

　　1、智能原理图设计

　　丰富的器件库：超过27000种元器件，可方便地创建新元件;

　　智能的器件搜索：通过模糊搜索可以快速定位所需要的器件;

　　智能化的连线功能：自动连线功能使连接导线简单快捷，大大缩短绘图时间;

　　支持总线结构：使用总线器件和总线布线使电路设计简明清晰;

　　可输出高质量图纸：通过个性化设置，可以生成印刷质量的BMP图纸，可以方便地供WORD、POWERPOINT等多种文档使用。

　　2、完善的电路仿真功能

　　proteus混合仿真：基于工业标准SPICE3F5，实现数字/模拟电路的混合仿真;

　　超过27000个仿真器件：可以通过内部原型或使用厂家的SPICE文件自行设计仿真器件，Labcenter也在不断地发布新的仿真器件，还可导入第三方发布的仿真器件;

　　多样的激励源：包括直流、正弦、脉冲、分段线性脉冲、音频(使用wav文件)、指数信号、单频FM、数字时钟和码流，还支持文件形式的信号输入

　　丰富的虚拟仪器：13种虚拟仪器，面板操作逼真，如示波器、逻辑分析仪、信号发生器、直流电压/电流表、交流电压/电流表、数字图案发生器、频率计/计数器、逻辑探头、虚拟终端、SPI调试器、I2C调试器等;

　　生动的仿真显示：用色点显示引脚的数字电平，导线以不同颜色表示其对地电压大小，结合动态器件(如电机、显示器件、按钮)的使用可以使仿真更加直观、生动;

　　高级图形仿真功能(ASF)：基于图标的分析可以精确分析电路的多项指标，包括工作点、瞬态特性、频率特性、传输特性、噪声、失真、傅立叶频谱分析等，还可以进行一致性分析;

　　3、单片机协同仿真功能

　　支持主流的CPU类型：如ARM7、8051/52、AVR、PIC10/12、PIC16、PIC18、PIC24、dsPIC33、HC11、BasicStamp、8086、MSP430等，CPU类型随着版本升级还在继续增加，如即将支持CORTEX、DSP处理器;

　　支持通用外设模型：如字符LCD模块、图形LCD模块、LED点阵、LED七段显示模块、键盘/按键、直流/步进/伺服电机、RS232虚拟终端、电子温度计等等，其COMPIM(COM口物理接口模型)还可以使仿真电路通过PC机串口和外部电路实现双向异步串行通信;

　　实时仿真：支持UART/USART/EUSARTs仿真、中断仿真、SPI/I2C仿真、MSSP仿真、psP仿真、RTC仿真、ADC仿真、CCP/ECCP仿真;

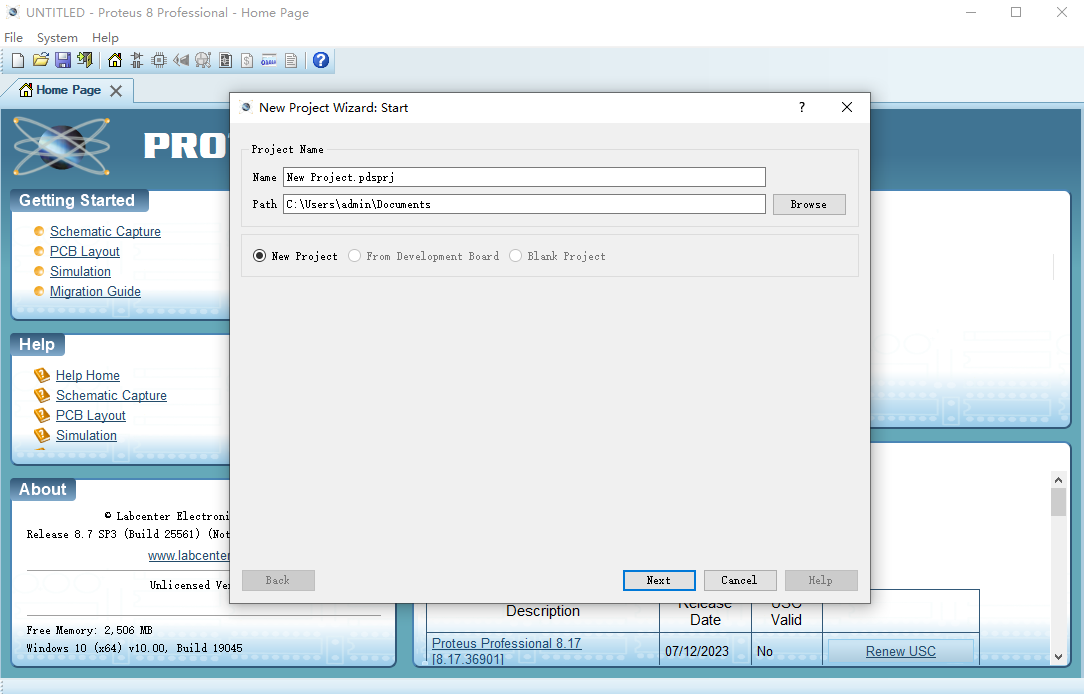

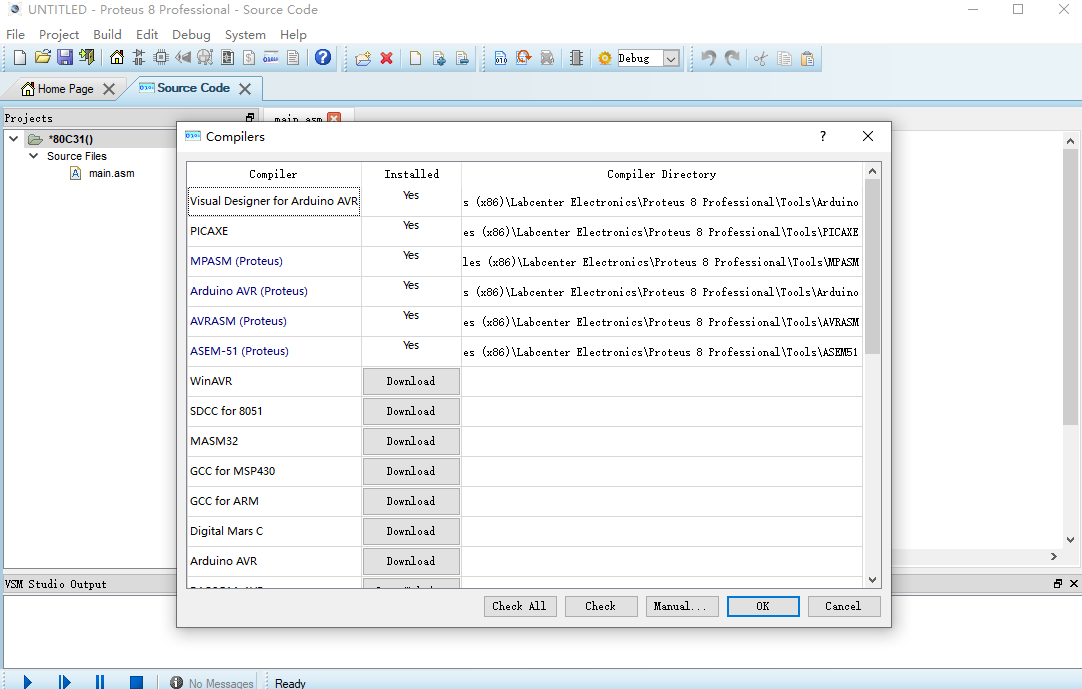

　　编译及调试：支持单片机汇编语言的编辑/编译/源码级仿真，内带8051、AVR、PIC的汇编编译器，也可以与第三方集成编译环境(如IAR、Keil和Hitech)结合，进行高级语言的源码级仿真和调试;

　　4、实用的PCB设计平台

　　原理图到PCB的快速通道： 原理图设计完成后，一键便可进入ARES的PCB设计环境，实现从概念到产品的完整设计;

　　先进的自动布局/布线功能：支持器件的自动/人工布局;支持无网格自动布线或人工布线;支持引脚交换/门交换功能使PCB设计更为合理;

　　完整的PCB设计功能：最多可设计16个铜箔层，2个丝印层，4个机械层(含板边)，灵活的布线策略供用户设置，自动设计规则检查，3D 可视化预览

　　多种输出格式的支持：可以输出多种格式文件，包括Gerber文件的导入或导出，便利与其它PCB设计工具的互转(如protel)和PCB板的设计和加工

　　5、丰富资源

　　可提供的仿真仪表资源 ：示波器、逻辑分析仪、虚拟终端、SPI调试器、I2C调试器、信号发生器、模式发生器、交直流电压表、交直流电流表。理论上同一种仪器可以在一个电路中随意的调用。

　　除了现实存在的仪器外，Proteus还提供了一个图形显示功能，可以将线路上变化的信号，以图形的方式实时地显示出来，其作用与示波器相似，但功能更多。这些虚拟仪器仪表具有理想的参数指标，例如极高的输入阻抗、极低的输出阻抗。这些都尽可能减少了仪器对测量结果的影响。
