各位知道利用CAD制作绘图模板的操作步骤吗？下文小编就讲解了利用CAD制作绘图模板的具体操作方法。

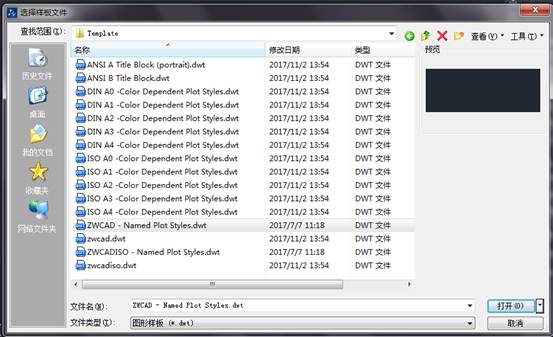

1.执行【新建】命令，以“zwcad-named plot styles.dwt”作为基础样板，新建空白文件。

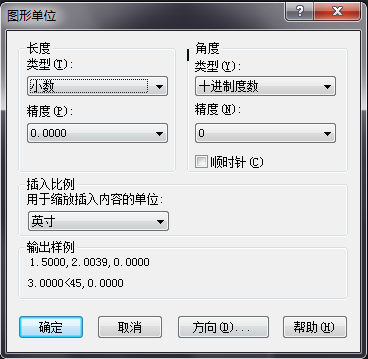

2.使用命令简写UN激活【单位】命令，在打开的【图形单位】对话框中设置长度类型、角度类型以及单位、精度等参数，如图所示。
3.执行【格式】|【图形界线】命令，设置默认绘图区域为59400*42000，并将设置的图形界线最大化显示。

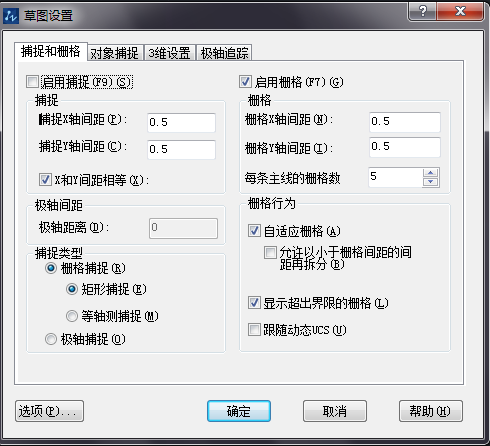

4.使用命令简写DS激活【草图设置】命令，启用和设置一些常用的对象捕捉功能，如图所示。
5.在命令行输入系统变量LTSCALE，以调整线型的显示比例。
6.使用系统变量DIMSCALE设置和调整尺寸标注样式的比例。
7.系统变量MIRRTEXT用于设置镜像文字的可读性，当变量值为0时，镜像后的文字具有可读性;当变量值为1时，镜像后的文字不可读。
8.由于塑形块的引用一般有“对话框”和“命令行”两种方式，可以使用系统变量ATTDIA控制属性值的输入方式。
9.单击【图层】工具栏中的创建图层按钮，分别创建“轴线层”、“墙线层”、“门窗层”、“楼梯层”、“文本层”、“尺寸层”、“其它层”等图层。
上面就是小编带来的利用CAD制作绘图模板的操作教程，你们都学会了吗?
