如何使用AutoCAD绘制基础图纸?

来源:天极下载 时间:2017-05-22 11:29:39 作者: anna

  这篇文章是教大家如何使用AutoCAD绘制基础图纸?教程简单易学,有需要的小伙伴就赶紧和小编一起来学习一下吧。


  使用CAD绘制基础图纸的步骤:

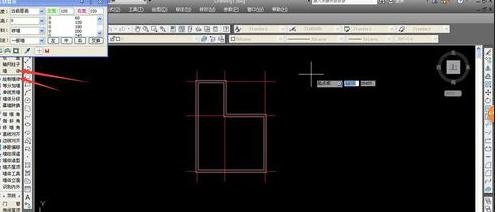

  我们首先打开两种绘图软件,进行基础绘图,先进行轴网的绘制,随后选择“墙体——绘制墙体”进行墙线的添加,根据需要使用鼠标绘制即可。

怎么用CAD绘制基础图纸 三联

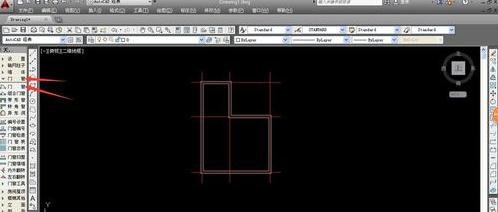

  完成墙线的绘制后,我们进行门窗的添加,选择“门窗——门窗”,系统会弹出门窗的添加命令窗口,我们可以进行各项属性的设置。

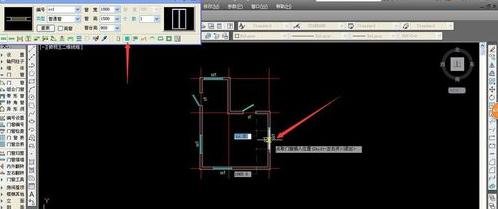

  完成门窗的设置后,将鼠标移动到相应的墙线位置,系统会自动出现提示,确定位置后单击鼠标即可确定位置,并输出门窗。

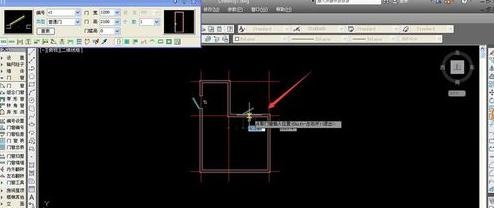

  在左上方的门窗设置窗口中的下方,我们可以切换添加部件,门或者窗,点击“窗”,开始进行窗户的添加,选择合适的位置点击鼠标即可。

  当我们完成相应的平面图的绘制后,CAD会将整个图纸的三维模型建立,我们可以在绘图处的左上角点击“俯视”,调整视角,从而获得不同的图纸。

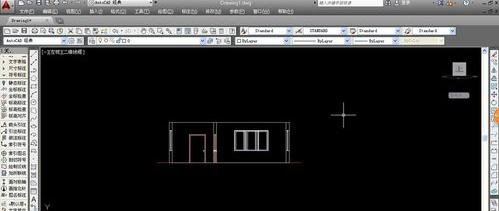

  在弹出的视角调整选项中,我们可以选择各种不同的视角,多为建筑图纸的立面图,部分可以看到三维模型,可以根据需要进行选择。

  以上就是如何使用AutoCAD绘制基础图纸的全部内容了,大家都学会了吗?
