CAD是一个集图纸编辑与查看于一体的软件,好多做工程的朋友都会用到CAD来绘制或者查看图纸,AutoCAD2014版的功能更加的全面,那么AutoCAD2014怎么自定义线型呢?下面小编就给大家详细讲解一下具体的方法,快来看看吧!
方法/步骤:
1、首先确保cad里面安装了如图这个插件,没有的话卸载CAD重新安装的时候可以手动选择安装

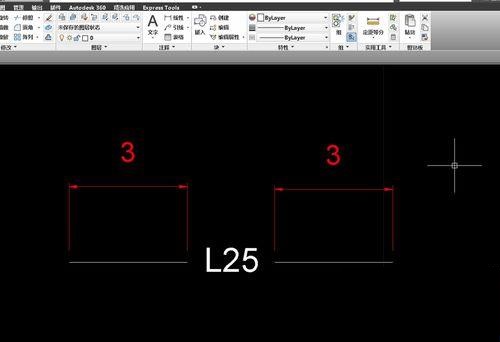

2、我们在模型空间里画自己需要的线型,如图所示 (注:线段不要太长,如图我只画了3mm )

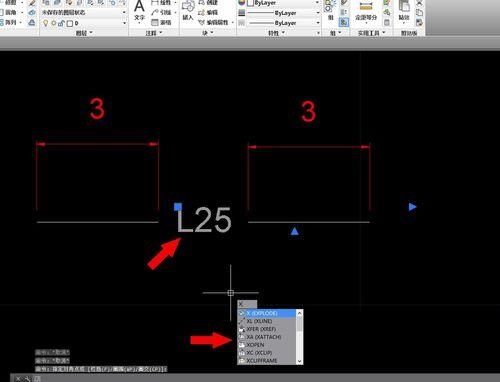

3、选择中间的文字,x分解 ,必须得要这一步哦
4、选中线段和文字,输入“mkltype”命令 ,回车

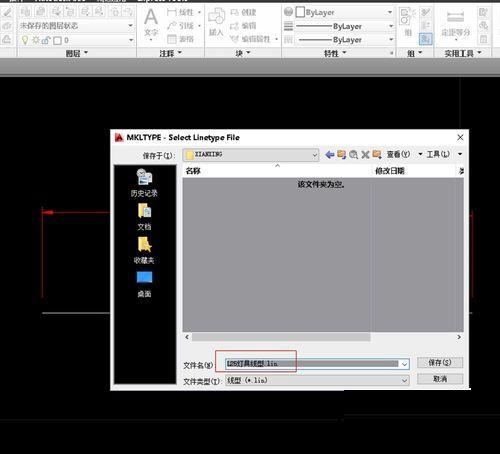

5、选择lin文件的存储位置和文件名,如图“L25灯具线型 ”,回车

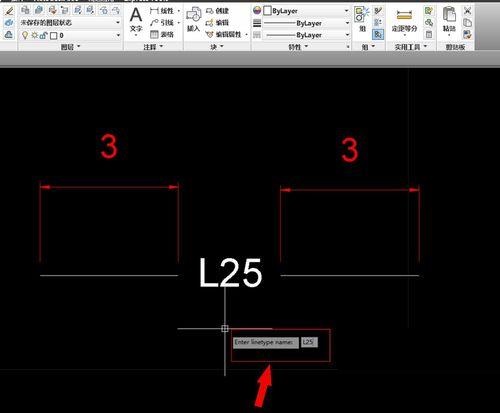

6、输入线型的名称,如图“L25”, 回车

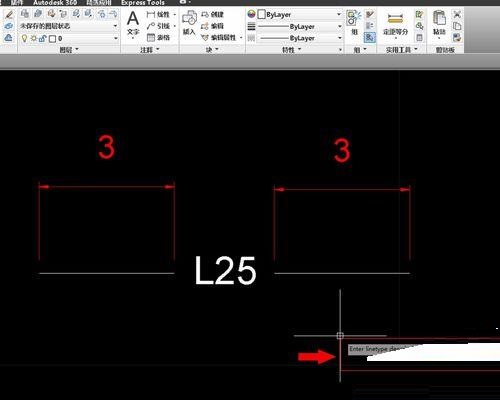

7、输入线型的注释描述,如图“线条灯 ”,回车

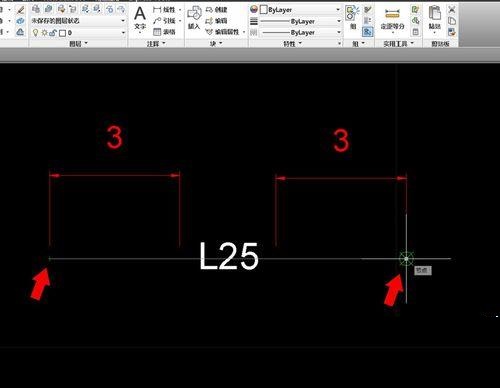

8、这一步是用鼠标来定义线型的起始点,定义完毕后回车

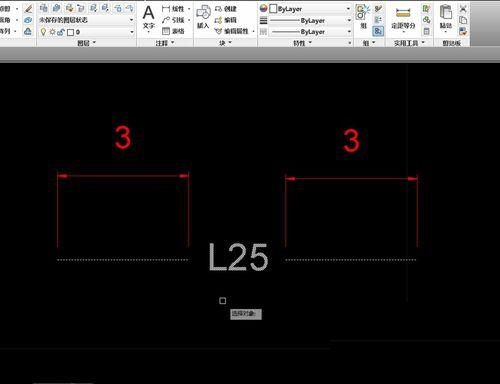

9、最后一步是选择对象,全选整个线型就行

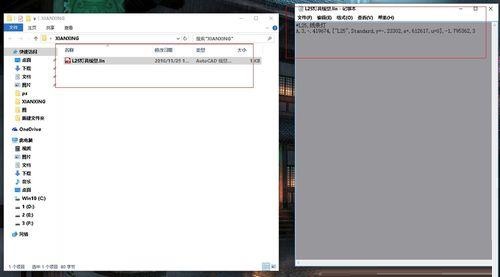

10、完事后,我们看到在指定路径的文件里,出现了一个可编辑的记事本文件L25灯具线型.lin

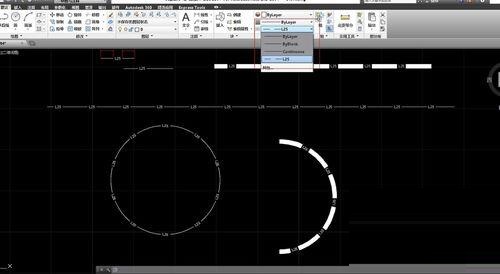

11、我们回到CAD,在 线型管理器 里,就能找到编辑好的线型,我们可以用来画图了

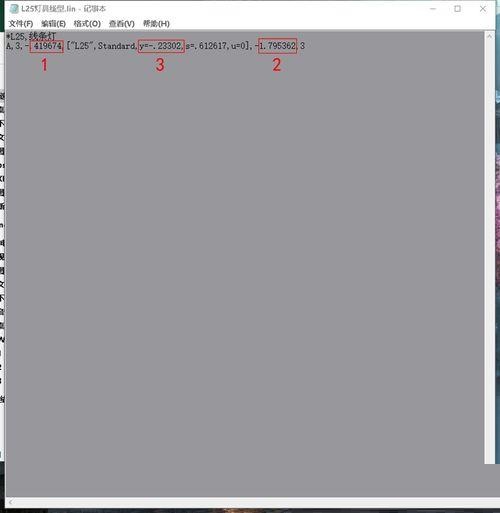

12、另外还可以更改lin文件来修正线型,如图,1是指第一根线段和字符之间的距离,2是指字符和第二段线之间的距离,3是指字符上下的坐标距离,因为有的时候自己编辑的线型不是很理想,不是缝隙小了就是字符没在线段中间,我们可以通过修改这些参数来修正线型.
