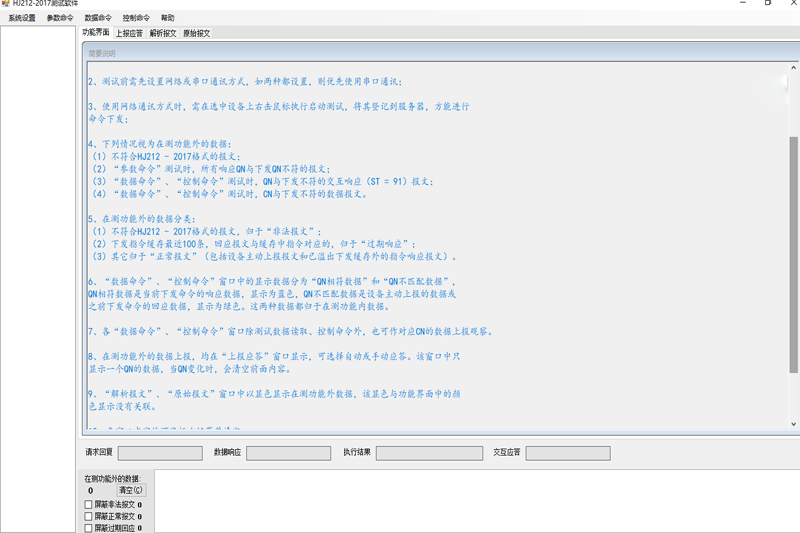

测试前需先设置网络或串口通讯方式,如两种都设置,则优先使用串口通讯;
使用网络通讯方式时,需在选中设备上右击鼠标执行启动测试,将其登记到服务器,方能进行
命令下发;
下列情况视为在测功能外的数据:
(1)不符合HJ212 - 2017格式的报文;
(2)“参数命令”测试时,所有响应QN与下发QN不符的报文;
(3)“数据命令”、“控制命令”测试时,QN与下发不符的交互响应(ST = 91)报文;
(4)“数据命令”、“控制命令”测试时,CN与下发不符的数据报文。
在测功能外的数据分类:
(1)不符合HJ212 - 2017格式的报文,归于“非法报文”;
(2)下发指令缓存最近100条,回应报文与缓存中指令对应的,归于“过期响应”;
(3)其它归于“正常报文”(包括设备主动上报报文和已溢出下发缓存外的指令响应报文)。
“数据命令”、“控制命令”窗口中的显示数据分为“QN相符数据”和“QN不匹配数据”,
QN相符数据是当前下发命令的响应数据,显示为蓝色,QN不匹配数据是设备主动上报的数据或
之前下发命令的回应数据,显示为绿色。这两种数据都归于在测功能内数据。
各“数据命令”、“控制命令”窗口除测试数据读取、控制命令外,也可作对应CN的数据上报观察。
在测功能外的数据上报,均在“上报应答”窗口显示,可选择自动或手动应答。该窗口中只
显示一个QN的数据,当QN变化时,会清空前面内容。
“解析报文”、“原始报文”窗口中以显色显示在测功能外数据,该显色与功能界面中的颜
色显示没有关联。
各窗口内容均可鼠标右键菜单清空。
在测功能外数据窗口可鼠标右键菜单或鼠标双击查看报文二进制格式显示。
设置密码下发未待响应即在本地保存,下次再发时报文PW域为新密码。注意!
