StrucKit(地质构造应力分析软件)

　　反向轮法测应变的使用

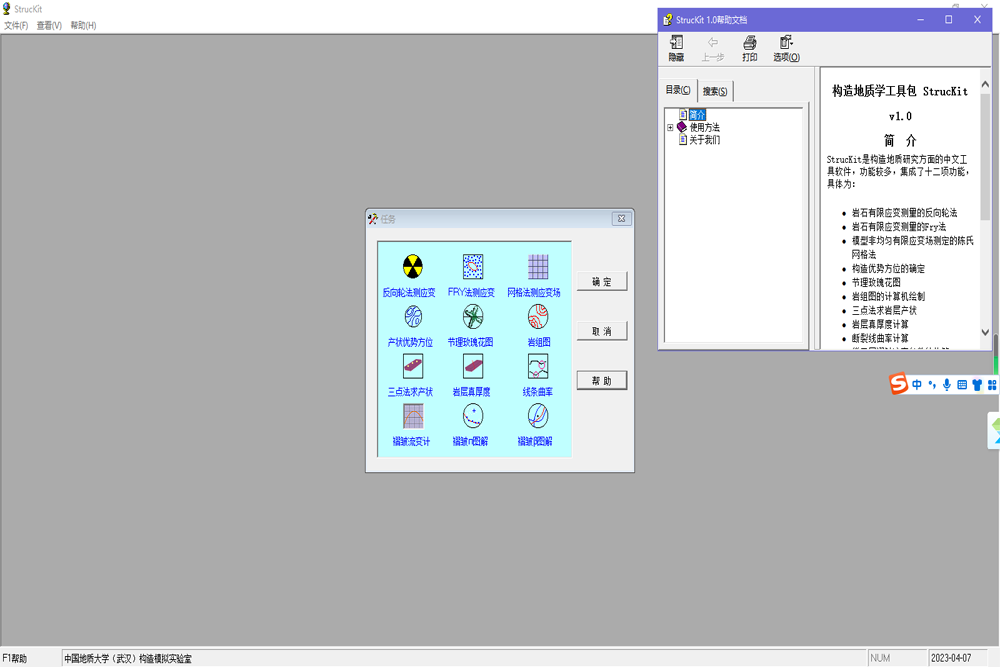

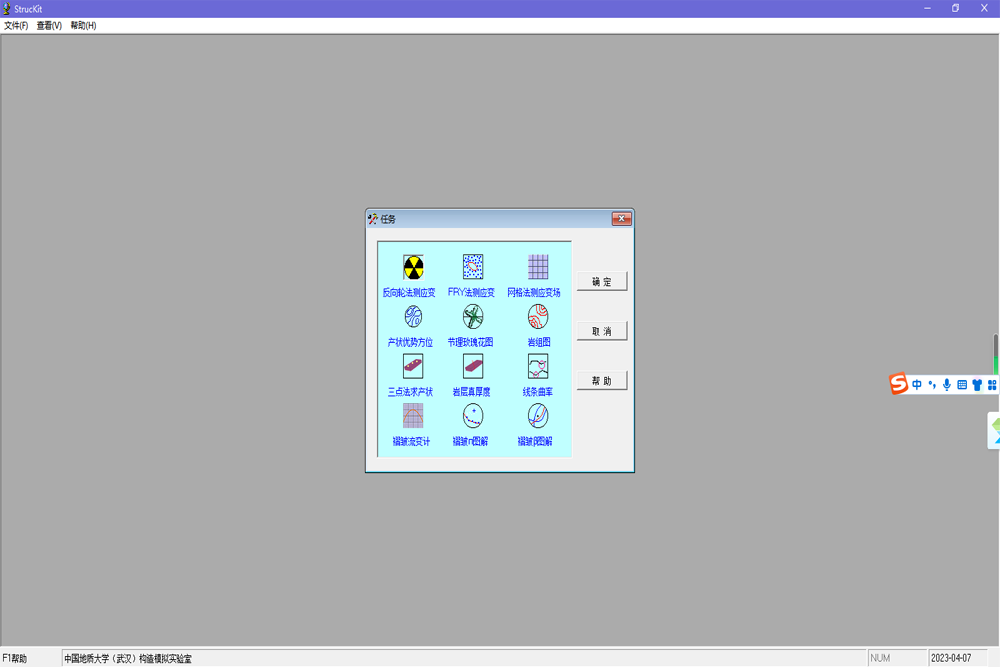

　　运行StrucKit软件，在任务窗口中选中“反向轮法测应变”上面的图标，然后单击确定。进入反向轮法测应变窗口。

　　在反向轮法测应变窗口中，打开“操作/边界统计”菜单，进入边界统计过程，软件会自动统计图象上0—180度之间反向转动单位角度的倍数角度下的颗粒边界数目。

　　FRY法测应变的使用

　　运行StrucKit软件，在任务窗口中选中“FRY法测应变”上面的图标，然后单击确定。进入FRY测应变窗口。

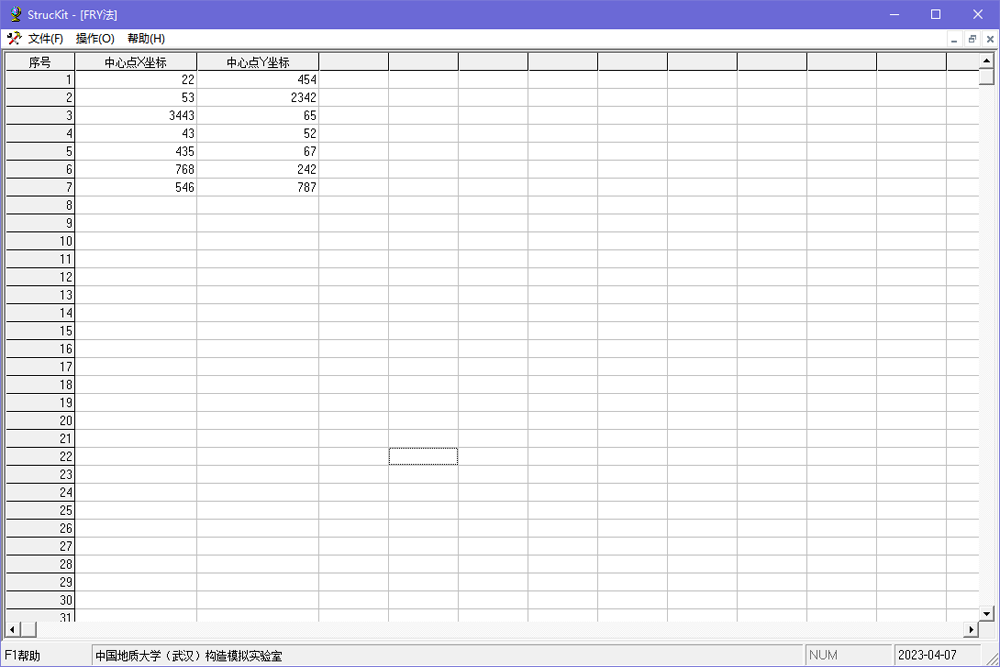

　　在FRY法测应变窗口中，打开“文件/数据文件”菜单，进入打开数据文件窗口，可以在窗口中改变目录以便进行文件的选取，该窗口可以输入的数据文件格式有：*.txt;*.dat等。选中需要使用的中心点坐标数据文件，单击“打开”按纽，返回上层窗口。

　　网格法测应变场的使用

　　运行StrucKit软件，在任务窗口中选中“网格法测应变场”上面的图标，然后单击确定。进入网格法测应变场窗口。

　　在网格法测应变场窗口中，打开“文件/打开数据”菜单，进入打开数据文件窗口，可以在窗口中改变目录以便进行文件的选取，该窗口可以输入的数据文件格式有：*.dat;*.txt等。选中需要使用的网格法变形前与变形后的坐标点数据文件，单击“确定”按纽，返回上层窗口。

　　产状优势方位的使用

　　运行StrucKit软件，在任务窗口中选中“产状优势方位”上面的图标，然后单击确定。进入产状优势方位窗口。产状优势方位窗口中，打开“文件/数据文件”菜单，进入打开数据文件窗口，可以在窗口中改变目录以便进行文件的选取，该窗口可以输入的数据文件格式有：*.txt;*.dat等。选中需要使用的构造面理或线理数据文件，单击“打开”按纽，返回上层窗口。

　　数据文件

　　Q 0026-8

　　120

　　c

　　350

　　90

　　Quartz

　　160,70

　　316,25,e,317,40,s,311,39,s,75,11,w,312,11,e,45,36,e,344,19,e,46,15,w

　　307,5,w,384,15,w

　　82,31,w,48,0,e,293,11,e,17,18,e,311,13,e,33,8,w

　　22,8,e,30,18,e,335,15,w,333,11,e

　　第一行为说明性的文字，表示薄片号。

　　第二行为所测岩组颗粒总数。

　　第三行是矿物颗粒所测的光轴或晶面的判断标志。C为晶面、解理面，O为光轴等。

　　第四行是薄片上箭头所指示的原地理方位角度。

　　第五行是薄片在费氏台上初始位置时，薄片上箭头所指方位。

　　第六行是说明性文字，表示所测矿物名称。

　　第七行是薄片所在的地理方位产状。

　　第八行到最后都是岩组数据，岩组数据之间以逗号分开，换行时不加逗号。

　　岩组数据的表示方法：312,11,e

　　两个数字表示倾向、倾角;字符e或w表示费氏台上H或I环的向西、或向东倾向。

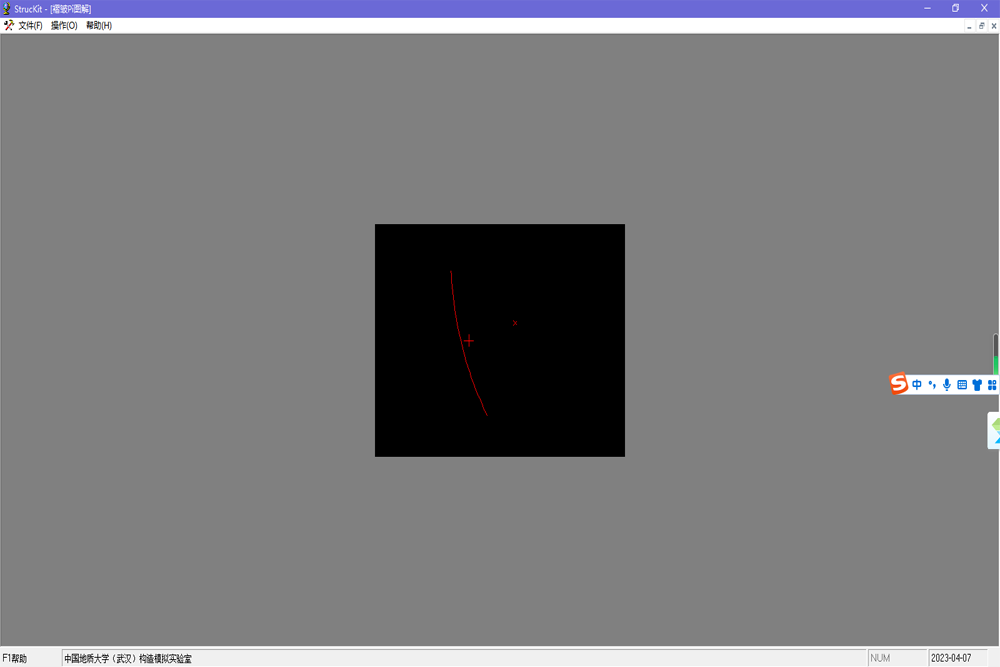

　　打开“操作/计算曲率”菜单，软件自动计算线条各点处的曲率，并以圆圈大小来表示各点处曲率相对大小。可以切换曲率结果图与原图。在原图上单击鼠标左键，可以在状态栏上显示单击处的曲率值。

　　打开“操作/浏览数据/图象”菜单，可以切换图片与数据的显示。打开“文件/保存数据”菜单可以保存计算出的曲率结果，与别的软件进行接口。打开“文件/保存图象”菜单可以保存计算出的曲率结果图。
