AutoCAD 2010如何标注粗糙度？AutoCAD 2010粗糙度的标注方法

  AutoCAD 2010如何标注粗糙度?大家想不想自己动手试一试呢?下面感兴趣的朋友就和小编一起来看一下AutoCAD 2010粗糙度的标注方法吧!

  1、首先，我们看下粗糙度的符号，如图

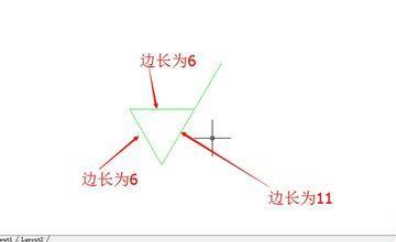

  2、在空白处画出粗糙度符号，夹角为60°。

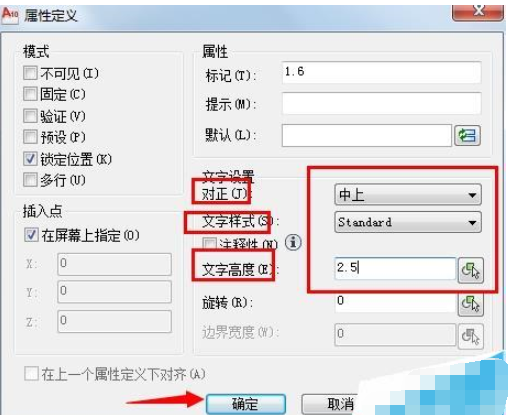

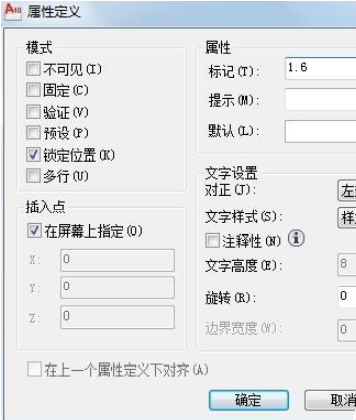

  3、画出后，点击插入→定义属性;弹出属性定义对话框

  4、选择如下参数

  对正：中上

  文字样式：Standard

  文字高度：2.5

  5、插入数字

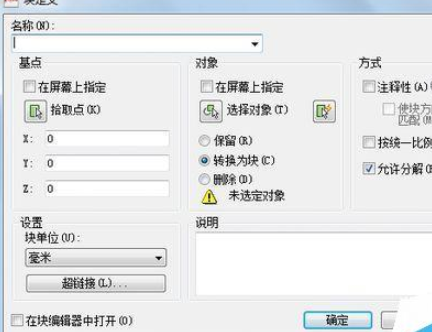

  6、接下来创建块;插入→创建;弹出块定义对话框

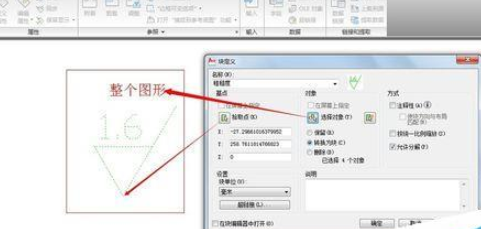

  7、名称：粗糙度，拾取插入点;选择对象为整个图形

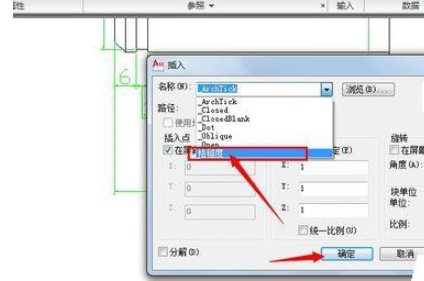

  8、创建成功后进行插入：点击插入，选择粗糙度

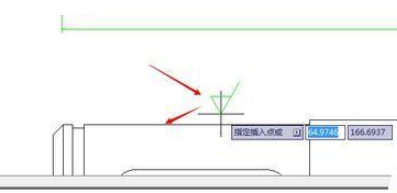

  9、选择放置的位置;输入数值

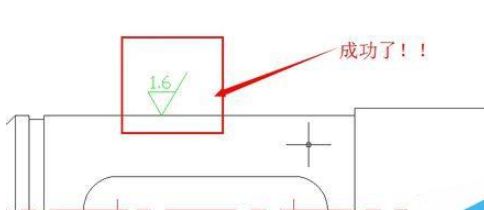

  10、成功插入粗糙度!

  以上就是小编给大家带来的全部内容，大家都学会了吗?
