Spyder校色流程

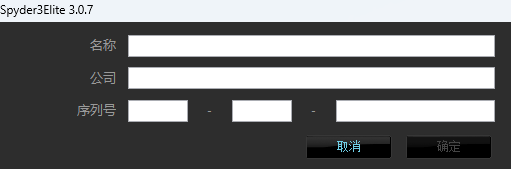

1.首先,先从操作层面上了解Spyder3Elite(以下简称Spyder3)与其搭配的Spyder3ELITE软件,熟悉校色工作流程。在第一次启动Spyder3ELIT时,首先要选择传感器(Spyder3)和设定重新校准警告,然后进入高级设置开启设置,不然在接下来的流程中无法精准校正显示设备。
2.在高级设置中,开启“在识别控制屏幕上显示RGB滑块”(注:笔记本用户可以跳过这一步)。
3.完成上述设定后,校色流程正式开始了,当第一次校色时会显示上图中的对话,满足条件后即可按前进。(注:Spyder3ELITE软件提示预热是1小时,实际试用中超过1小时亦无关紧要。)
4.接下来是选择被校正的显示设备,现在以主流显示设备LCD显示器为例。
5.接下来开启所有识别控制,注意之前若无开启“在识别控制屏幕上显示RGB滑块”,这里不会出现RGB滑块选项。
6.接下来可以选择光度(Gamma)、白点(白位、色温、白平衡)和亮度(单位为cd/m^2),点击高级设置能获得更多的选项。
7.在这里主要选择自定义目标,即目标色域,一般使用sRGB;环境光线主要测量周边环境的光线状况,进而推荐亮度、色温,而非I1系列上的环境光补偿。
8.接下来Spyder3ELITE软件会提示色温设定,不必理会。
9.色温设定后便是前文提及的环境光分线分析,Spyder3ELITE软件会根据环境光线来推荐你的设置亮度和色温,但实际应用中亮度最好不要超过120cd/m^2(移动设备另算),否则显示设备光线会过于强烈。
10.接下来Spyder3ELITE软件会提示用户放置Spyder3,不过需要注意的是,由于Spyder3ELITE软件不是强行居中屏幕,用户放置Spyder3前需手动把软件窗口居中屏幕。
11.放置Spyder3。
12.校色开始后,Spyder3会先读取显示设备的白位、纯红、纯蓝、纯绿和亮度数据。
13.接下来进入一个半自动的界面,这里提供了RGB误差、色温和亮度数据,点击更新后Spyder3会读取显示器的变化,用户只需调节OSD菜单的中的选项,把RGB误差缩小和确定亮度值即可,因为当RGB误差缩小时,色温会变得更符合目标,xy坐标值误差也跟目标更小。误差缩小后(一般产品很难完全达到目标值),即可选择继续。
14.接下来Spyder3ELITE软件会提示控制背光,直到当前值小于目标值的4%为止(注:应该是翻译错误,正确是误差小于4%),若是用户在前一流程设置准确,这个大可不必理会。按继续后,Spyder3进入自动校色过程。
15.校色完成后,用户可以命名配置文件(ICC)名,命名完成点击前进即可查看校色结果。
1.在校色完成之后,Spyder3ELITE提供了多组图片让用户校色效果。
2.在配置文件概览中,用户可以观察校色后的显示设备的色域,以及与AdobeRGB、sRGB和NTSC三种色域作对比,但是更多的数据要在“查看信息”和工具中查看。
3.信息第一项亮度,记录了黑色(黑位)和白色(白位)下的亮度,后者除以前者即可得到显示设备的对比度;第二项是白点(白位)的的坐标值,这项可以作为校色误差的参考;第三项是RGB的坐标值,色域范围的量化表示;DeltaE是误差;光度(Gamma)值,理想值一般为2.2(1.8已经很少使用)。
4.曲线:Spyder3ELITE软件在这里提供了多种曲线——目标、未校准、已校准和修正,不过多数的数值对于用户来说意义不大,注意关注的是已校准的RGB三条曲线,三条曲线越靠近直线(0,0)(255,255)代表显示设备的色彩误差越小。
5.Spyder历史记录,这里记录了每次校色的部分数据,用于观察显示器长期使用下的稳定性与变化。
6.校色完成后,Spyder3ELITE软件会提供一个高级分析,里面提供了色域、屏幕均匀性、色调响应、白色亮度与对比度和采用不同OSD设置的白点,这些功能功能都是属于校色功能的细化与拆解,不会改善校准精度,但是能提供更多关于显示设备的数据。
