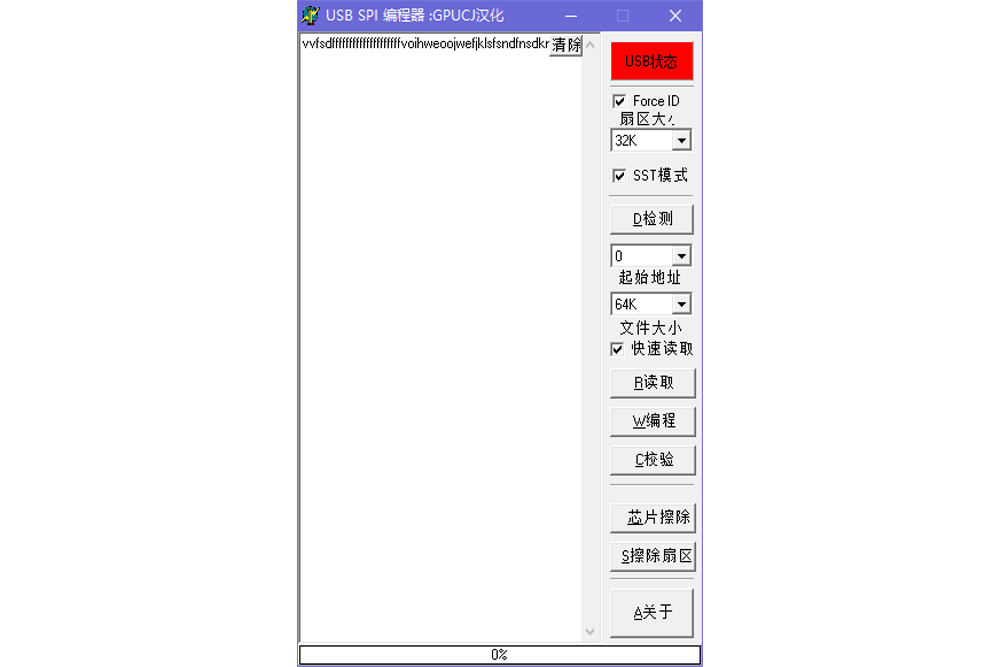

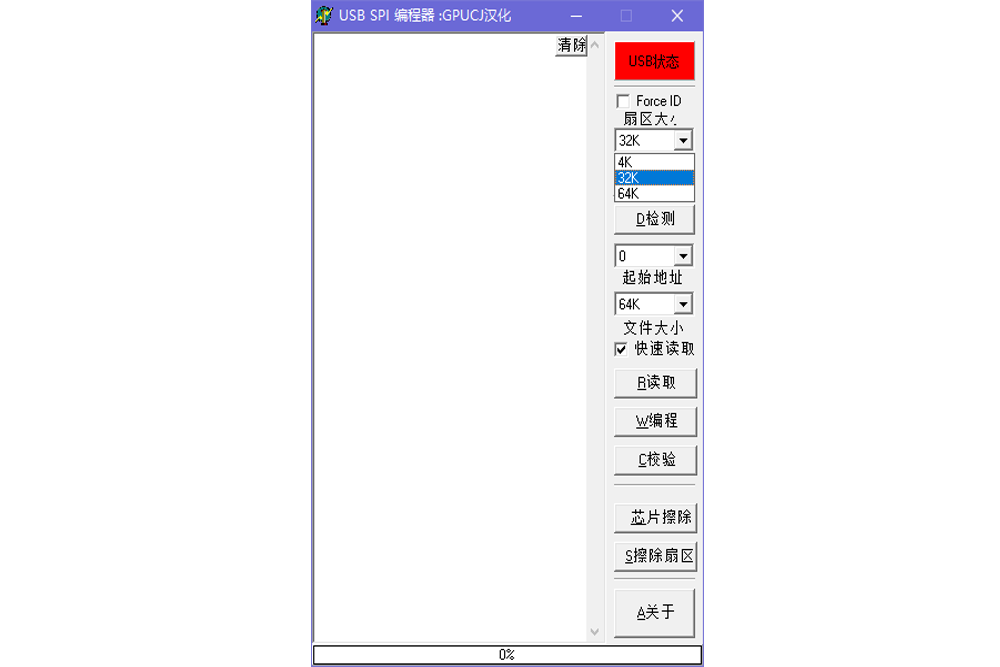

一、 主程序界面: USB驱动安装正确及USB数据线插好后,驱动程序的USB Status状态变成绿色;如果USB数据没有插好,则会变成红色。
二、芯片位置:
1、DIP封装(直插)的芯片安装在编程器DIP插座的正确位置见芯片的1脚。
2、贴片(SOP8)的芯片安装位置见芯片的1脚 。
三、测试芯片的型号:

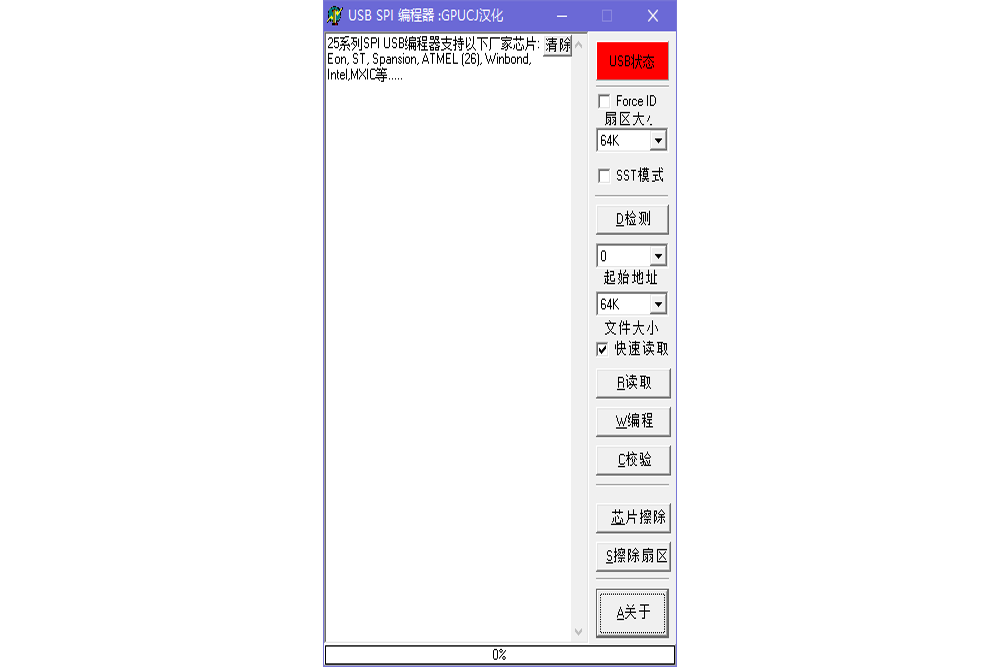

按程序中的“ D检测”按钮,程序会显示插在编程器上面的芯片的ID,芯片的厂家及容量等信息。
注意: 对芯片进行读写操作前,必须按“ D检测”按钮,让程序自动识别芯片的相关信息。
四、读芯片中的数据

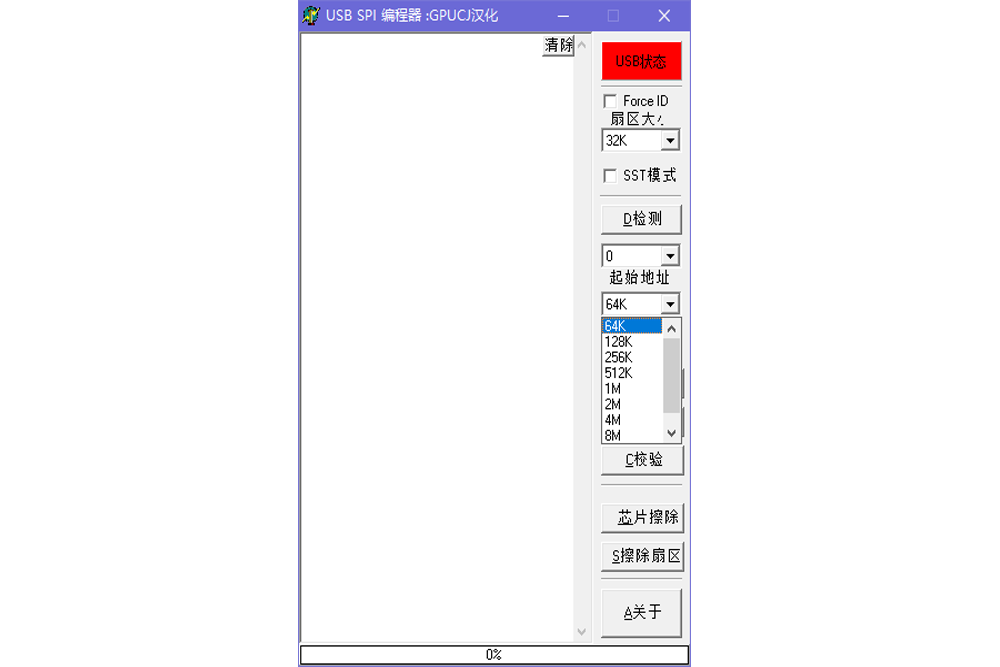

以测试用的EON25T80芯片为例,该芯片程序测试出来的容量是8 Mbit大小,这是8M比特的容量,它存储的文件大小应该是1M byte(字节)大小,因此,容量选取是1M。然后点击“ R读取”按钮。
芯片容量知识:厂家标注芯片的容量,是以B(比特)为单位的,一比特,就是一个小房间,存放一个二进制数据;数据保存是以Byte(字节)为单位保存的,一个字节是8个二进制位。因此,芯片的容量 除以 8,就得到了数据文件的大小。
五、写数据到芯片中
同样是先按程序中的“ D检测”按钮,测试芯片的相关信息,然后,点击“ W编程”按钮,程序会让你选择要读入的文件的位置及文件名。
选择要烧写的文件后,程序会先擦除芯片,并自动把数据写入到芯片中。
