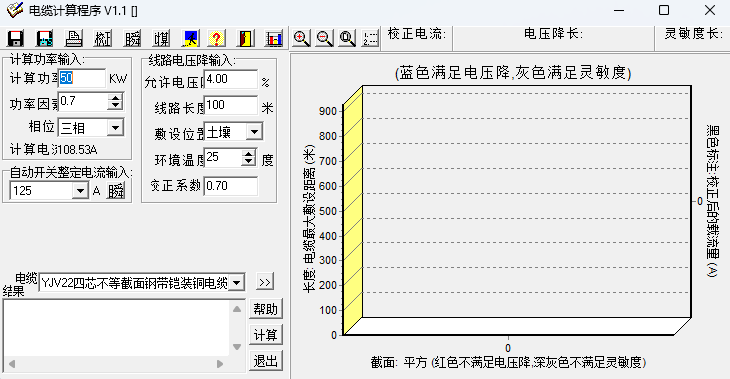

电缆计算软件

　　1、计算功率：单位KW，最好在500KW以内。

　　2、功率因素：从0.05～1.00变化，间隔0.05。

　　3、相位：三相、单相220V的A相B相C相、单相380V的AB相BC相CA相。

　　4、计算电流：单位A，其值根据上述2～4自动计算。是选择电缆的三个方法之一，当校正后的电缆载流量大于计算电流时，此电缆即为所选电缆。见公式一。

　　5、开关电流：单位A，是保护电缆用的自动开关整定电流，其值大小影响电缆选择结果，是选择电缆的三个方法之一，当校正后的电缆载流量大于开关电流时，此电缆即为所选电缆。见公式二。

　　6、电缆长度：单位m，最好在2000m以内，第三个选择电缆的方法中使用，关系到线路电压降的大小。

　　7、线路压降：第三个选择电缆的方法中的关键性指标，直接决定电缆是否满足要求，最好不超过15%。见公式三。

　　8、敷设位置：分空气和土壤。电缆在空气和土壤中的载流量是不一样的，一般空气中略大。三种计算方法都要根据敷设位置，决定取数据库中的哪个载流量值。

　　9、环境温度：单位：摄氏度，不管敷设位置如何，环境温度都会对载流量产生影响，电缆样本中给出的是测量时的温度，环境温度高于样本温度时，载流量会线性减小。

　　10、校正系数：电缆敷设环境是多样的，校正依据源于《民用建筑电气设计规范》JGJ/T-92中表8.4.5.1～8.4.5.8。点击详细钮后，弹出校正系数对话框，显示五种校正选择，因构件较复杂，故使用Delphi编程，制成DXDLJZ.DLL库，在VB中调用。

　　11、电缆：启动时自动搜索LIB目录下所有txt文件，去除后缀，填入电缆列表框，用户所选的电缆，即成为以后数据库文件名。点击详细钮后，弹出电缆数据列表框，显示当前所选电缆的详细数据。

　　12、结果列表框：显示最后计算结果，给出所选电缆截面，计算压降，校正系数，电缆校正载流量，样本中的电缆载流量等。

　　13、计算按钮：进行计算，并选择电缆。

　　14、直方图：显示计算结果。

　　15、帮助按钮：显示本说明文件。

　　16、退出按钮：退出程序。

　　1、直接将软件拷入指定的硬盘目录下。如“C:电缆计算程序”，但必须保证电缆数据库文件位于LIB目录下，如“C:电缆计算程序LIB”，且此目录下不应有其他无关的文件。

　　2、软件启动运行：

　　双击“电缆计算程序.EXE”文件，即可进入软件环境。

　　3、安装盘文件：

　　电缆计算程序.EXE 主程序文件DXDLJZ.DLL 库文件，包括校正系数选择框和电缆数据列表框LIBVV22四芯不等铜电缆.TXT 电缆数据库文件...

　　初始设置

　　启动后，若软件找不到电缆数据库目录LIB，则提示无法找到LIB目录，请根据提示的目录建立LIB子目录。

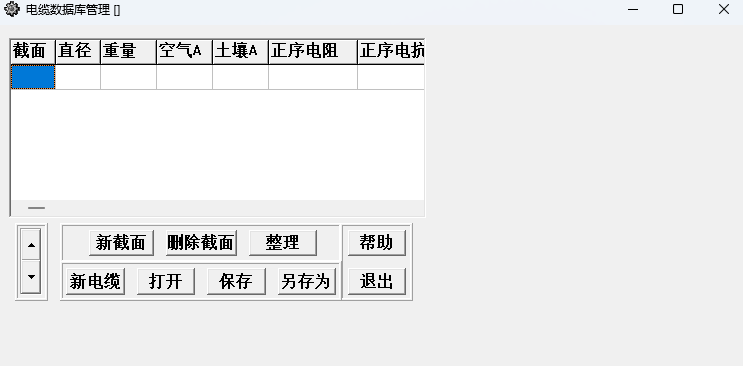

　　一、以文本文件形式存放，文件后缀“txt”，文件名要清楚地表示电缆的型号与简称。

　　二、每行十四个数据，从左到右依次如下所示，行尾回车换行结束。

　　1、电缆截面

　　单位：平方毫米

　　2、近似外径

　　单位：毫米

　　3、近似重量

　　单位：公斤/千米

　　4、空气中载流量

　　单位：安培

　　5、直埋土壤中载流量

　　单位：安培

　　6、正负序电阻

　　单位：毫欧/米

　　7、正负序电抗

　　单位：毫欧/米

　　8、相保电阻

　　单位：毫欧/米

　　9、相保电抗

　　单位：毫欧/米

　　10、样本中校正系数1.0时的空气温度

　　单位：摄氏度

　　11、样本中校正系数1.0时的土壤温度

　　单位：摄氏度

　　12、样本中校正系数1.0时的电缆埋深

　　单位：米

　　13、样本中校正系数1.0时的热阻系数

　　单位：无

　　14、样本中电缆最高工作温度

　　单位：摄氏度

　　三、行的十四个数据间以空格分隔，空格可以是一个或多个。

　　四、每行数据代表一种电缆规格，必须一行接一行，行与行之间、最后一行数据后不能有空行，多余的空行必须全部删除。

　　五、若某一项数据暂时不能获得，可以用“0”填入。

　　六、输入数据时必须保证每一项都是有效的正数，不能包括英文字母、符合等内容。

　　七、本程序附带的电缆数据均来自“上海电缆厂”产品样本，用户可自行加入其他电缆。

　　八、本程序所使用的电缆，只能是1KV电力电缆，用于380V/220V低压配电系统。

　　注:按计算电流选择已经取消，改为按单相短路电流的灵敏度检验，并增加直方图功能，
